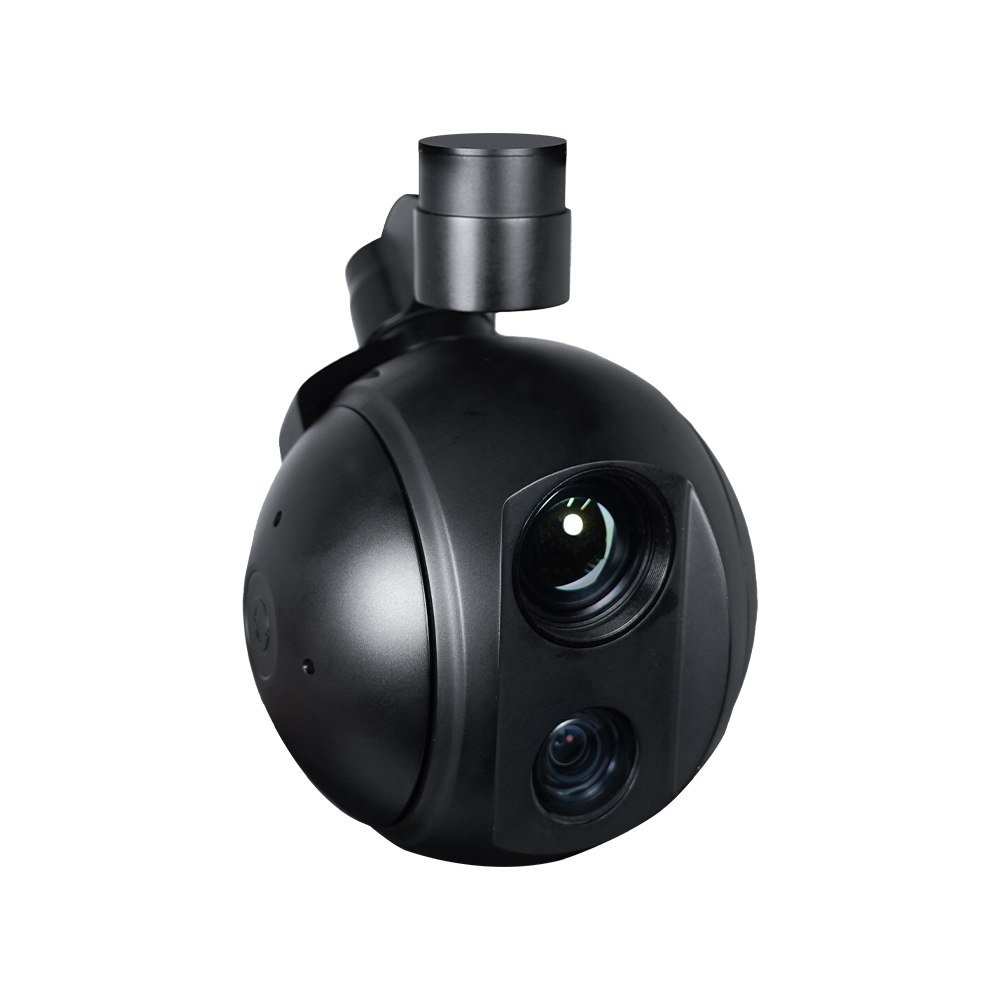

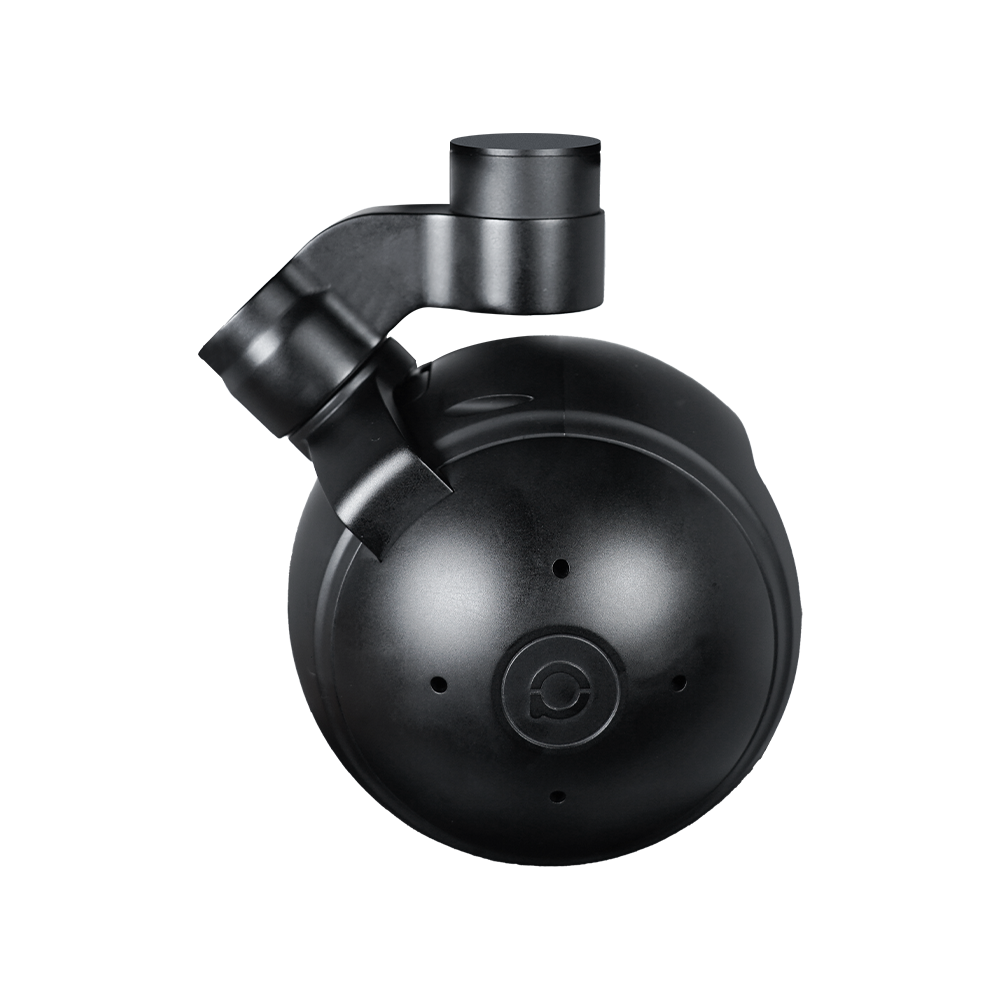

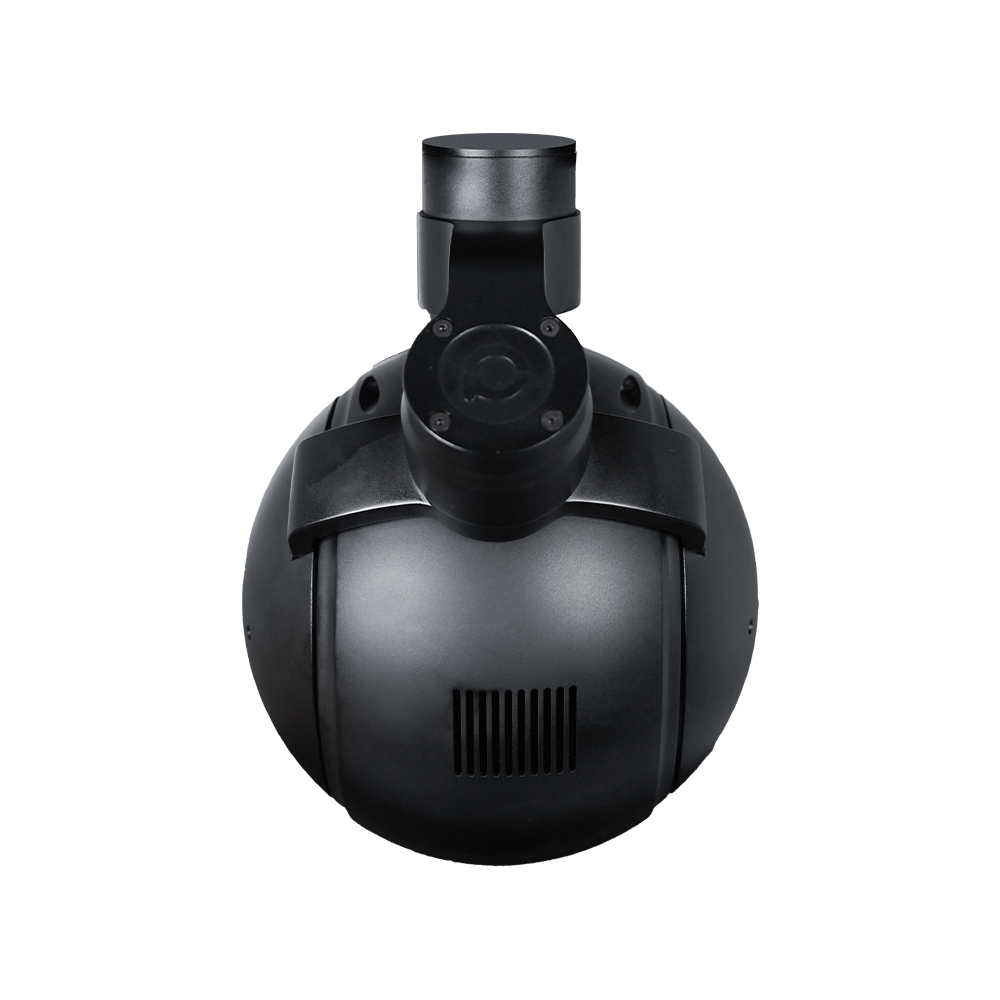

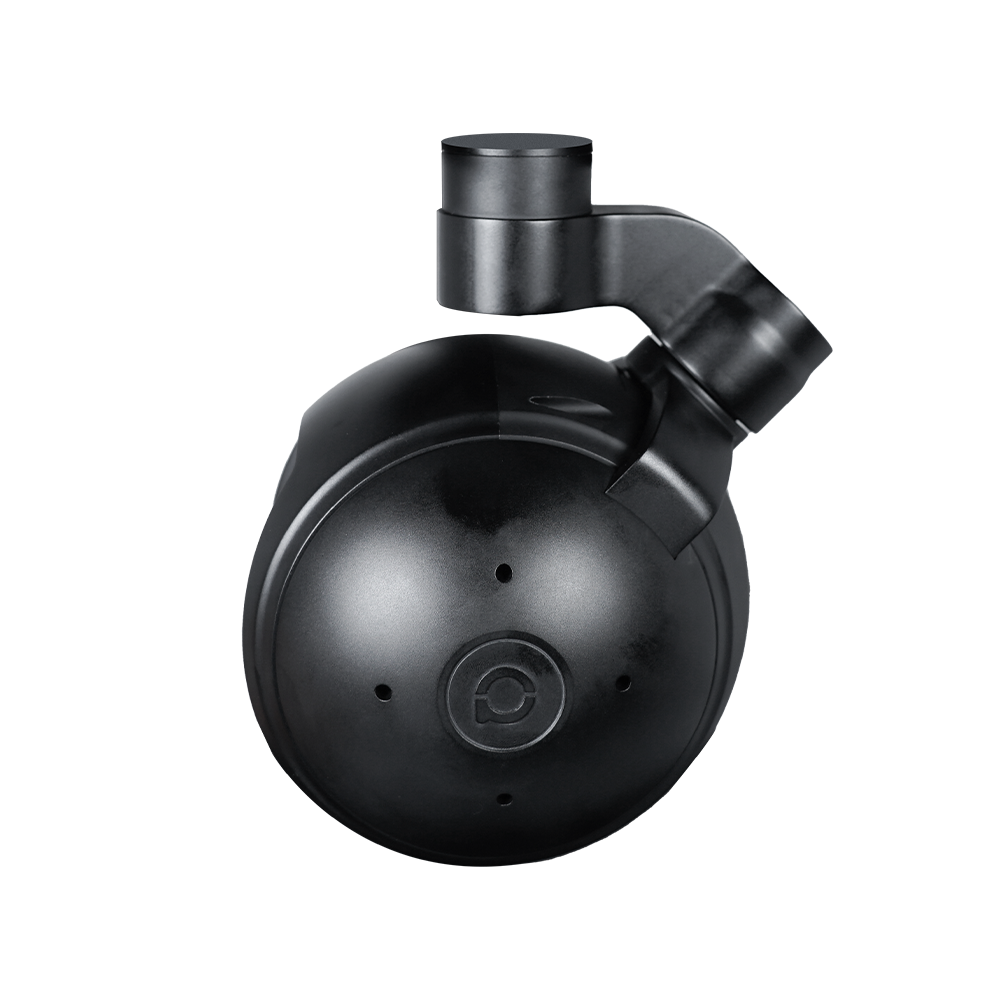

Q20KTIR Pro hochauflösende IR EO Dual-Sensor 3-Achsen gyrostabilisierte Kamera

Q20KTIR Pro ist eine hochoptimierte 3-Achsen-Kardan-Nutzlast, angetrieben durch ein SONY 1/2,5" "Exmor R" CMOS-Modul, integriert mit einem hochpräzisen 35mm 1280*1024 HD-Wärmebildsensor
$0.00
Stil
Q20KTIR Pro High Resolution IR EO Dual-sensor 3axis Gyrostabilized Camera-Viewpro Q20KTIR Pro High Resolution IR EO Dual-sensor 3axis Gyrostabilized Camera-Viewpro Q20KTIR Pro High Resolution IR EO Dual-sensor 3axis Gyrostabilized Camera-Viewpro Q20KTIR Pro High Resolution IR EO Dual-sensor 3axis Gyrostabilized Camera-Viewpro Q20KTIR Pro High Resolution IR EO Dual-sensor 3axis Gyrostabilized Camera-Viewpro

Produkteinführung

1. Professionelles 3-Achsen-Hochpräzises FOC-Programm

 Stabilisiert ist der Q20KTIR Pro eine hochoptimierte 3-Achsen-Kardan-Nutzlast mit punktgenauer Motorrotation mit einer Steuergenauigkeit von ±0,01°, die von einem dedizierten Prozessor angetrieben wird. Anstatt auf elektrische Schleifringe zurückzugreifen – wie es bei vielen Kardanringen üblich ist – verwendet der Q20KTIR Pro ein einzigartiges mechanisch begrenztes Design und verdeckte Kabel, um eine stabilere Datenübertragung und längere Haltbarkeit zu gewährleisten. Vibrationen werden durch vier Dämpfungskugeln und eine leichte Dämpfungsplatte eliminiert, wodurch ein nahtlos flüssiges Video entsteht. Eine 360°-Drehung bleibt durch die Kardanrotation möglich. Auch bei Hochgeschwindigkeitsflügen können stabile, flüssige Filmaufnahmen gemacht werden.

2. Hochauflösende SONY 20x Zoom 4K Kamera

Angetrieben durch ein SONY 1/2,5" „Exmor R“ CMOS-Modul, 8,51 Megapixel effektiv und 4K-Videoqualität, kombiniert mit 20-fach fortschrittlicher optischer Zoomtechnologie, beträgt die Beobachtungsreichweite bis zu 3000 Meter, was den Anwendungsanforderungen verschiedener Bereiche gerecht wird.

3. Fortschrittliche HD-IR-Wärmebildkamera

Q20KTIR Pro ist mit einem hochpräzisen 35 mm 1280 x 1024 HD ungekühlten Langwellen-Wärmebildsensor (8 μm ~ 14 μm) (Pixelabstand 12 μm) ausgestattet und kann Wärmebilder und sichtbare Bilder gleichzeitig im PIP-Format aufzeichnen und übertragen. Die Infrarotkamera kann ein klares Bild für weit entfernte Ziele anzeigen und der digitale Zoom kann die Überwachung und Inspektion über größere Entfernungen unterstützen.

Optionale Thermometrieversion: Mit dem Temperaturmesssensor kann die Temperatur von Objekten und Personen genau ermittelt werden. Der Wärmesensor ermöglicht die Messung und Anzeige von Temperaturen an drei Punkten im Bereich von 0 °C bis 120 °C auf dem Bildschirm. Passen Sie die verschiedenen Farben an, die den Wärmedaten je nach Bedarf in bestimmten Szenarien zugewiesen werden.

*Temperaturbalken: Zeigt allmählich schwankende Temperatur mit entsprechenden Farben an.

*Temperaturmessung: Anzeige der durchschnittlichen, höchsten und niedrigsten Temperatur in Echtzeit.

*Temperaturalarm: Verpassen Sie nichts, wenn die Objekttemperatur voreingestellte Warnwerte überschreitet.

4. Sichtbares Licht und Wärmebildkamera – Doppelsensoren zur Objektverfolgung

Integrierter Normalisierungs-, Kreuzkorrelations- und Tracking-Algorithmus, kombiniert mit einem Algorithmus zur Wiedererfassung fehlender Objekte, sorgen für eine stabile Zielverfolgung. Unterstützt benutzerdefinierte Zeichen des Benutzer-OSD, adaptives Gate, Kreuzcursor, Anzeige von Trace-Informationen. Die Tracking-Geschwindigkeit beträgt bis zu 32 Pixel/Frame, die Objektgrößenspanne reicht von 16 x 16 Pixel bis 160 x 160 Pixel, mit einem minimalen Signal-Rausch-Verhältnis (SNR) von 4 dB, die mittleren Quadratwurzelwerte des Impulsrauschens an der Objektposition < 0,5 Pixel, was die Genauigkeit und den Tracking-Effekt erheblich verbessert.

Mehrere Ausgabemethoden optional

Q20KTIR Pro unterstützt sowohl HDMI- als auch Ethernet/IP-Ausgabe. HDMI und Ausgabe sind 1080p, Ethernet-Ausgabe standardmäßig 1080p und Aufnahme 4K. IP-Ausgabeversionen unterstützen endloses Schwenken um 360 Grad.

Multi-Control-Methoden

Standardmäßige PWM- und serielle TTL-Steuerung, SBUS ist optional. Die IP-Ausgangsversion unterstützt auch TCP-Steuerung über Ethernet-Kabel. Mit Viewpro-Software Link anzeigen Sie können IP-Ausgabe, TTL-Steuerung und TCP-Steuerung durchführen.

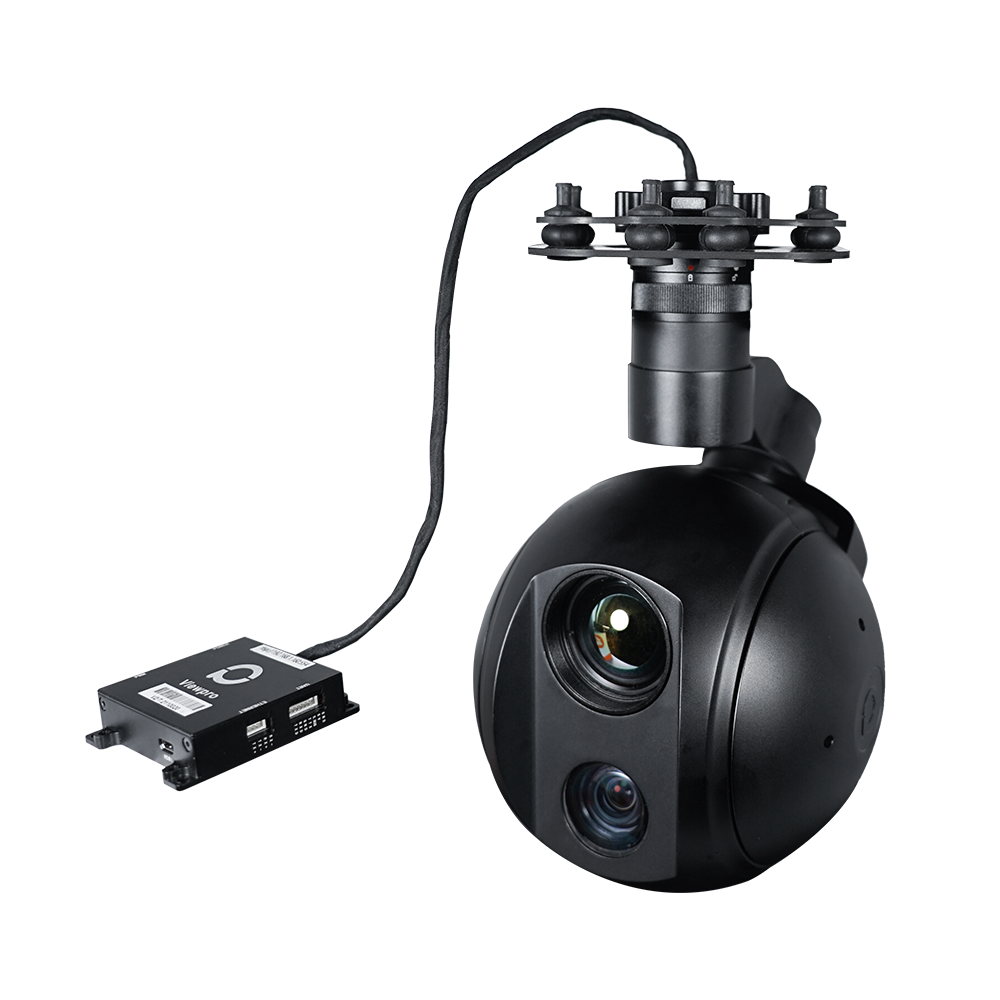

Signalschnittstellen der Steuerbox:

Kompatibel mit Viewport

Q20KTIR pro ist mit dem Viewpro-Schnellverschluss Viewport kompatibel. Viewport ist eine Option, die für einfache Montage, Plug-and-Play bekannt ist.

Weitere Informationen zu Viewport finden Sie in der folgenden Videoanleitung:

Anwendung

Hauptsächliche Verwendung für die Strafverfolgung, Brandbekämpfung, Inspektion von Krafttürmen und Pipelines, Suche und Rettung usw. Im Notfall ist eine umfassende Überwachungs- und Suchfunktion erforderlich, um die Situation schnell zu klären, die Reaktionseffizienz zu verbessern und die Zahl der Opfer zu verringern.

Maße

Spezifikation

Spezifikation der hochauflösenden kardanischen Infrarot-Wärmebildkamera Q20KTIR Pro



Q20KTIR Pro
Hardwareparameter
Betriebspannung 12V
Eingangsspannung 3 Sekunden bis 6 Sekunden
Ausgangsspannung 5V (mit PWM verbinden)
Dynamischer Strom 1250~1900 mA bei 12 V
Leerlaufstrom 1250 mA bei 12 V
Arbeitsumgebungstemperatur. -20℃ ~ +60℃
Ausgabe Mikro-HDMI (1080P25/30fps)/IP (4K/1080p 25/30fps)
Lokaler Speicher SD-Karte (bis zu 128 GB, Klasse 10, FAT32- oder Ex-FAT-Format)
Fotospeicherformat JPG (4K:3840*2160)
Videospeicherformat MP4 (1080P/4K 30fps)
Kontrollmethode PWM / SBUS / TTL / TCP
Gimbal-Spezifikationen
Winkelbereich des Strukturdesigns Nicken/Neigen: -60°~135°, Rollen: ±50°, Gieren/Schwenken: ±300° / ±360°*N (IP-Ausgangsversion)
Blickwinkel des Softwaredesigns Nicken/Neigen: -45°~90°, Gieren/Schwenken: ±290° / ±360°*N (IP-Ausgangsversion)
Schwingungswinkel Nicken/Rollen: ±0,02°, Gieren: ±0,02°
Eine Taste zur Mitte
EO-Kamera-Spezifikationen
Bildsensor SONY 1/2,5" "Exmor R" CMOS
Gesamtpixel 8,51 Megapixel
Optischer Zoom 20x, F2.0 bis F3.8, f = 4,4 mm (Weitwinkel), 88,4 mm (Tele)
Digitaler Zoom 12x (240x mit optischem Zoom)
Min. Arbeitsabstand 80 mm (Weitwinkel), 800 mm (Tele-Seite)
Bildwinkel ( H ) 70,2° (Weitwinkel) – 4,1° (Tele-Seite)
Synchronisierungssystem Intern/Extern
S/N-Verhältnis 50 dB
Empfohlene Beleuchtung 100 bis 100000 Lux
Mindestbeleuchtung 1,6 Lux (1/30 Sek., 50 %, ICR aus, Hochempfindlichkeitsmodus aus)
0,4 Lux (1/30 Sek., 50 %, ICR aus, Hochempfindlichkeitsmodus ein)
0,21 Lux (50 %, ICR aus, langsamer Verschluss 1/4 s, hohe Empfindlichkeit aus)
0,06 Lux (50 %, ICR aus, Langsamer Verschluss 1/4 s, Hohe Empfindlichkeit ein)
Gegenlichtkompensation Ein / Aus
Gewinnen Auto
Weißabgleich Auto/Manuell
Elektronische Verschlussgeschwindigkeit 1/1 bis 1/10000 Sek. (22 Schritte)
Rauschunterdrückung Ein/Aus (Stufe 5 bis 1/Aus, 6 Stufen)
Defog-Modus Ein/Aus (Niedrig, Mittel, Hoch)
Fokus Auto/Manuell/Einmaliger automatischer Fokus
Fokusgeschwindigkeit 2 Sekunden
Objektivinitialisierung Eingebaut
Benutzervorgabebit 20 Sätze
Bilddrehung 180°, Horizontales/Vertikales Spiegelbild
OSD Ja
Spezifikationen für IR-Wärmebildkameras
Objektivgröße 35 mm
Horizontales Sichtfeld 24,8°
Vertikales Sichtfeld 19,9°
Diagonales Sichtfeld 31,4°
Detektivdistanz (Mann: 1,8 x 0,5 m) 1458 Meter
Distanz erkennen (Mann: 1,8x0,5m) 356 Meter
Verifizierte Distanz (Mann: 1,8 x 0,5 m) 182 Meter
Detektiv-Entfernung (Auto: 4,2 x 1,8 m) 4472 Meter
Entfernung erkennen (Auto: 4,2x1,8m) 1118 Meter
Verifizierte Entfernung (Auto: 4,2 x 1,8 m) 559 Meter
Arbeitsweise Ungekühlte langwellige (8 μm - 14 μm) Wärmebildkamera
Detektorpixel 1280*1024
Pixelgröße 12 μm
Fokussierungsmethode Athermisches Festbrennweitenobjektiv
Emissionsgradkorrektur 0,01 bis 1
NETD ≤50 mK ​​(bei 25 °C)
MRTD ≤650 mK ​​(@charakteristische Frequenz)
Bildverbesserung Automatische Anpassung von Bildhelligkeit und Kontrastverhältnis
Farbpalette Weiß, Eisenrot, Pseudofarbe
Automatische ungleichmäßige Korrektur Ja (kein Verschluss)
Digitaler Zoom 1x ~ 4x
Richtige Zeit synchronisieren Ja
Thermometrietyp Temperaturbalken (Pseudofarbanzeige) Max. Temperatur, Min. Temperatur, FOV-Mitteltemperatur (optional)
Temperaturwarnung 0℃~120℃ (Nur für die Thermometrie-Version)
Objektverfolgung mit EO/IR-Kamera
Aktualisierungsrate des Abweichungspixels 50 Hz
Ausgabeverzögerung des Abweichungspixels 5 ms
Minimaler Objektkontrast 5 %
SNR 4
Minimale Objektgröße 32*32 Pixel
Maximale Objektgröße 128*128 Pixel
Tracking-Geschwindigkeit 48 Pixel/Frame
Objektspeicherzeit 100 Bilder (4s)
Die mittleren Quadratwurzelwerte des Impulsrauschens in der Objektposition < 0,5 Pixel
Verpackungsinformationen
NW 1692 g (Viewport-Version)
Produktmaße 139*160,2*230,5 mm (Standardversion) 139*160,2*236,2 (Ansichtsfensterversion)
Zubehör 1 Stück Gimbal-Kameragerät, Schrauben, Kupferzylinder, Dämpfungskugeln, Dämpfungsplatten / Hochwertige Kunststoffbox mit Schaumstoffpolster
Paketmaße 350 x 300 x 250 mm



Weitere Einzelheiten finden Sie unter Q20KTIR Pro hochauflösende IR EO Dual-Sensor 3-Achsen Gyrostabilisierte Kamera
