Présentation du produit
Spécification
Spécifications de la caméra à cardan de suivi d'objet à double capteur thermique Q20KTIR 4K EO+IR
| Paramètre matériel | |
| Tension de fonctionnement | 16V |
| Tension d'entrée | 4S ~ 6S |
| Tension de sortie | 5V (connecter avec PWM) |
| Courant dynamique | 740~2500mA à 16V |
| Température de l'environnement de travail | -20℃ ~ +60℃ |
| Sortir | Micro HDMI (1080P 25/30 ips)/IP (RTSP/UDP 4K/1080p 25/30 ips) |
| Stockage local | Carte SD (jusqu'à 512 Go, classe 10, format FAT32) |
| Format de stockage des photos | JPG (4K:3840*2160) |
| Format de stockage vidéo | MP4 (1080P / 4K 30fps) |
| Tirage de cartes en ligne | Lecture SMB / Lecture HTTP |
| Méthode de contrôle | PWM / SBUS / TTL / TCP/UDP (version de sortie IP) |
| Géolocalisation | Prise en charge, affichage de l'heure et des coordonnées GPS dans l'image exif |
| Spécifications du cardan | |

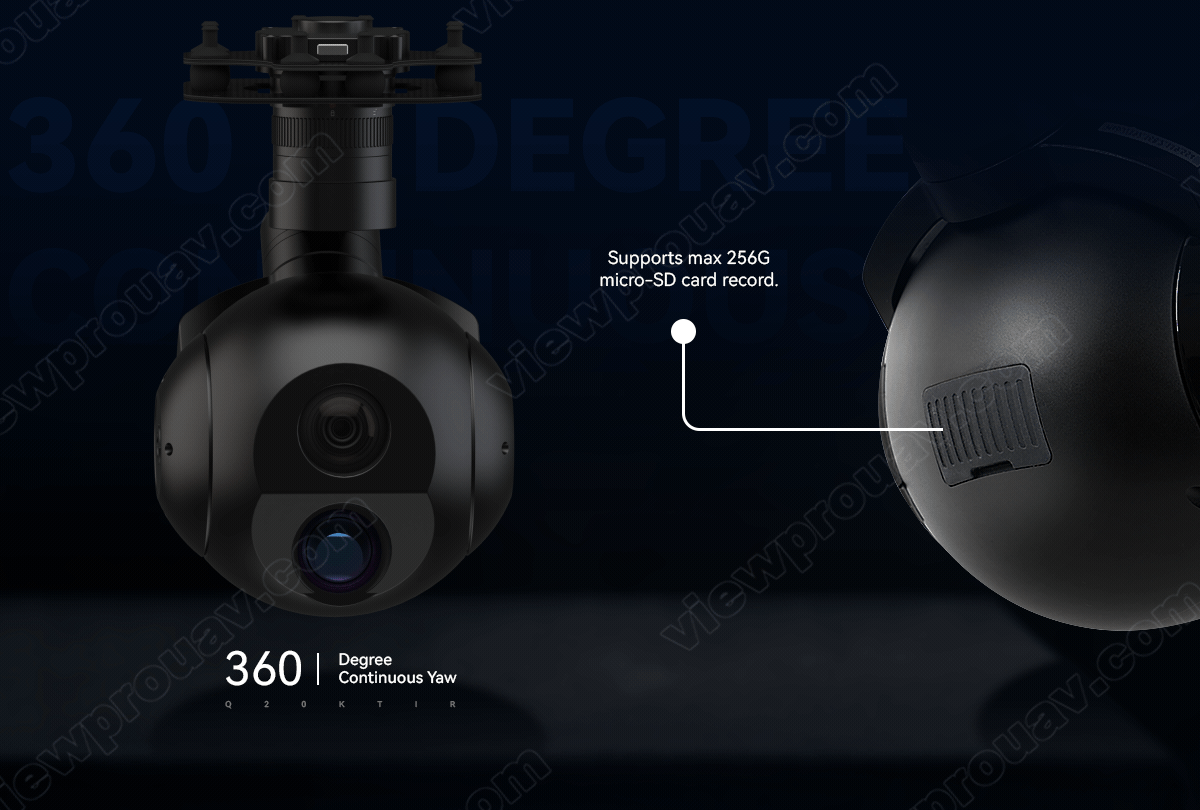

| Gamme mécanique | Pitch/Tilt : -80°～160°, Roll : ±40°, Yaw/Pan : ±300° / ±360°*N (version de sortie IP) |
| Plage contrôlable | Inclinaison/tangage : -45°～125°, lacet/panoramique : ±290° / ±360°*N (version de sortie IP) |
| Angle de vibration | Tangage/roulement : ± 0,02°, lacet : ± 0,02° |
| Une seule touche pour centrer | √ |
| Spécifications de l'appareil photo EO | |
| Capteur d'image | Capteur CMOS SONY 1/2,5" "Exmor R" |
| Nombre total de pixels | 8,51 MP |

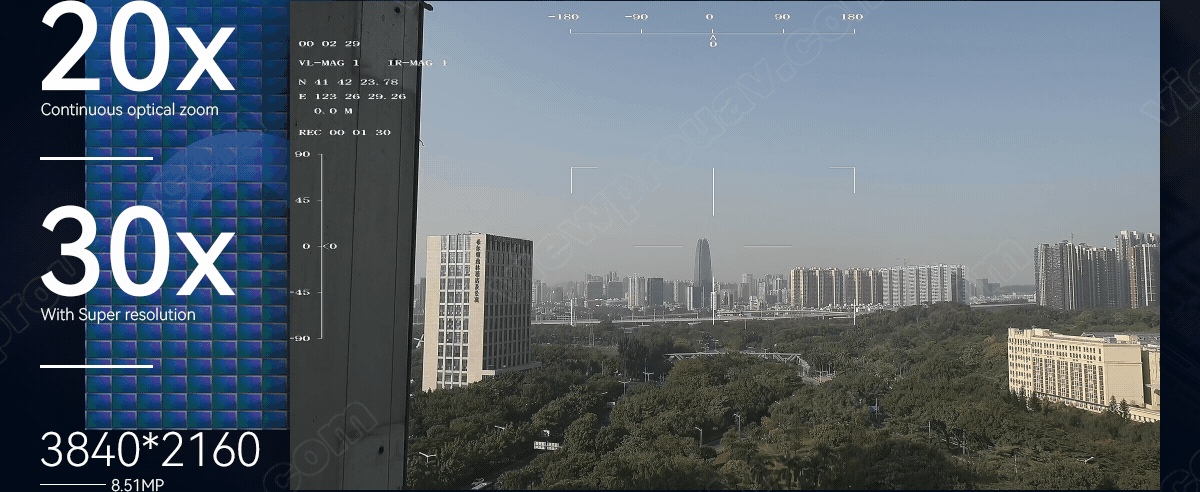

| Zoom optique | 20x, F2.0 à F3.8, f = 4,4 mm (grand angle), 88,4 mm (téléobjectif), jusqu'à 30x avec super résolution |
| Zoom numérique | 12x (240x avec zoom optique) |
| Distance de travail minimale | 80 mm (extrémité large), 800 mm (extrémité télé) |
| Angle de vue ( H ) | 70,2° (extrémité large) ~ 4,1° (extrémité télé) |
| Système de synchronisation | Interne/Externe |
| Rapport signal/bruit | 50 dB |
| Éclairage recommandé | 100 à 100 000 lux |
| Éclairage minimal | 1,6 lux (1/30 s, 50 %, ICR désactivé, mode haute sensibilité désactivé) 0,4 lux (1/30 s, 50 %, ICR désactivé, mode haute sensibilité activé) 0,21 lux (50 %, ICR désactivé, obturation lente 1/4 s, haute sensibilité désactivée) 0,06 lux (50 %, ICR désactivé, obturation lente 1/4 s, haute sensibilité activée) |
| Compensation de contre-jour | Marche/Arrêt |
| Gagner | Auto |
| Balance des blancs | Auto/Manuel |
| Vitesse d'obturation électronique | 1/1 à 1/10000 sec. (22 étapes) |
| Réduction du bruit | Marche/Arrêt (niveau 5 à 1/Arrêt, 6 étapes) |
| Mode désembuage | Marche/Arrêt (faible, moyen, élevé) |
| Se concentrer | Mise au point automatique/manuelle/unique |
| Vitesse de mise au point | 2s |
| Initialisation de l'objectif | Intégré |
| Bit de préréglage utilisateur | 20 ensembles |
| Rotation de l'image | 180°, image miroir horizontale/verticale |
| OSD | Oui |
| Spécifications de l'imageur thermique IR | |
| Longueur de mise au point | 25 mm |
| Champ de vision horizontal | 24,6° |
| Champ de vision vertical | 18,5° |
| Champ de vision diagonal | 30,4° |
| Distance de détective (Homme : 1,8 x 0,5 m) | 735 mètres |
| Reconnaître la distance (Homme : 1,8 x 0,5 m) | 184 mètres |
| Distance vérifiée (Homme : 1,8 x 0,5 m) | 92 mètres |
| Distance de détection (voiture : 4,2 x 1,8 m) | 2255 mètres |
| Reconnaître la distance (voiture : 4,2 x 1,8 m) | 564 mètres |
| Distance vérifiée (Voiture : 4,2 x 1,8 m) | 282 mètres |
| Mode de fonctionnement | Caméra thermique à ondes longues non refroidies (8 μm~14 μm) |
| Pixel détecteur | 640*480 |
| Pas de pixel | 17 μm |
| Méthode de mise au point | Objectif principal athermique |
| Correction de l'émissivité | 0,01 à 1 |
| NET | ≤50 mK (à 25 ℃) |
| MRTD | ≤650mK (@fréquence caractéristique) |
| Amélioration de l'image | Réglage automatique de la luminosité et du contraste de l'image |
| Palette de couleurs | Blanc, rouge fer, pseudo couleur |
| Correction automatique non uniforme | Oui (pas d'obturateur) |
| Zoom numérique | 1x ~ 4x |
| Synchroniser l'heure correcte | Oui |
| Type de thermométrie | Barre de température (affichage pseudo-couleur) température maximale, température minimale, température centrale du champ de vision (en option) |
| Avertissement de température | 0℃~120℃ (pour la version thermométrique uniquement) |

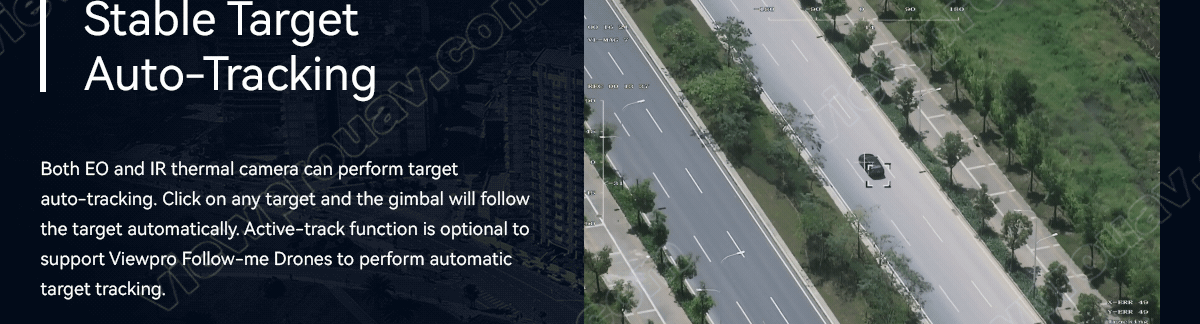

| Suivi d'objet par caméra IR/EO | |
| Taux de mise à jour des pixels d'écart | 50 Hz |
| Retard de sortie du pixel de déviation | 5 ms |
| Contraste d'objet minimal | 5% |
| Rapport signal sur bruit | 4 |
| Taille minimale de l'objet | 32*32 pixels |
| Taille maximale de l'objet | 128*128 pixels |
| Vitesse de suivi | ±48 pixels/image |
| Temps de mémoire de l'objet | 100 images (4s) |
| Les valeurs moyennes de la racine carrée du bruit pulsé dans la position de l'objet | < 0,5 pixel |
| Informations sur l'emballage | |
| Nord-Ouest | 1049g (version Viewport) |
| Dimensions du produit | 132,3*118,7*195,6 mm / 132,3*118,7*200,8 mm (version Viewport) |

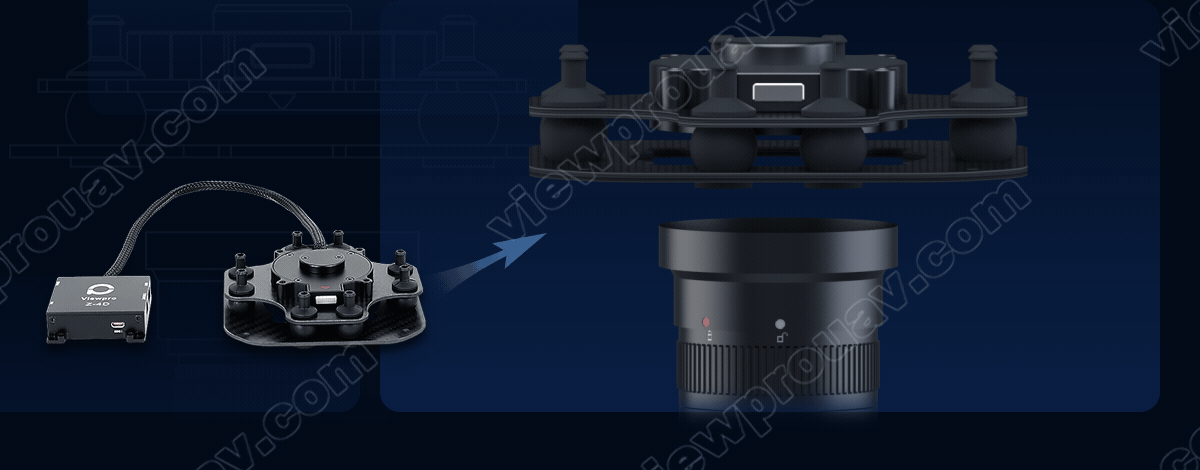

| Accessoires | 1pc appareil photo à cardan, vis, cylindres en cuivre, billes d'amortissement, panneaux d'amortissement / Boîte en plastique de haute qualité avec coussin en mousse |
| GW | 2621g |
| Dimensions du paquet | 300*250*200mm |
Pour plus de détails, veuillez visiter la caméra Q20KTIR 4K avec zoom optique continu 20x et suivi à double capteur EO-IR
-
