Introduzione al prodotto
Specificazione
Specifiche della fotocamera Gimbal AI A613
| Parametro hardware | |
| Tensione di lavoro | 16V |
| Tensione di ingresso | 4S ~ 6S (14,8 V ~ 25,2 V) |
| Corrente dinamica | 450~750mA a 16V |
| Consumo energetico | Media 7,2 W, massimo 12 W |
| Temperatura ambiente di lavoro. | -20℃ ~ +50℃ |
| Produzione | IP (RTSP/UDP 720p/1080p 30 fps H264/H265) |
| Archiviazione locale | Scheda SD (fino a 256 G, classe 10, FAT32) |
| Formato di archiviazione delle foto | Formato JPG (1920*1080) |
| Formato di archiviazione video | MP4 (1080P 30 fps) |
| Metodo di controllo | TTL o S.BUS (scegli uno dei due, TTL per impostazione predefinita) e TCP/UDP |

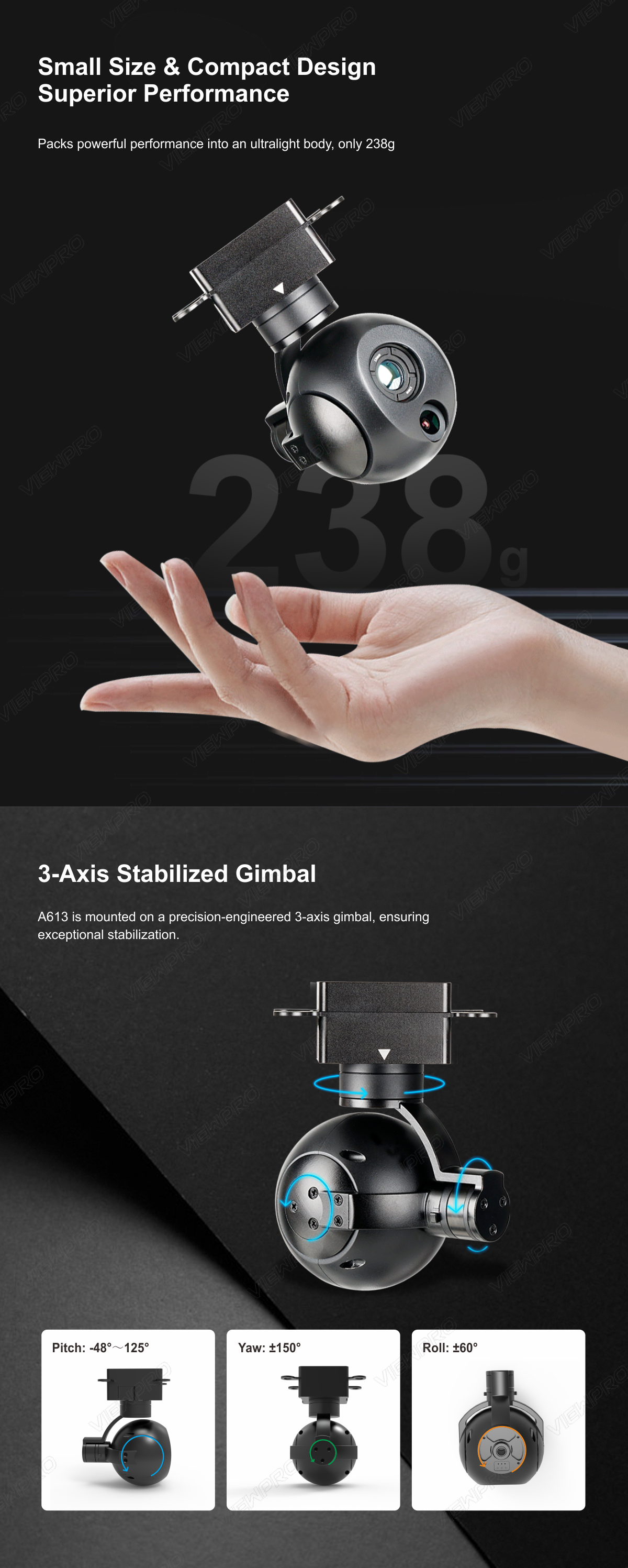

| Specifiche del giunto cardanico | |
| Gamma meccanica | Beccheggio/Inclinazione: -48°(Su)～125°(Giù), Rollio: ±60°, Imbardata/Panoramica: ±150° |
| Gamma controllabile | Beccheggio/Inclinazione: -45°～120°, Imbardata/Panoramica: ±145° |
| Angolo di vibrazione | Beccheggio/Roll/Imbardata: ±0,02° |
| Una chiave per il centro | √ |

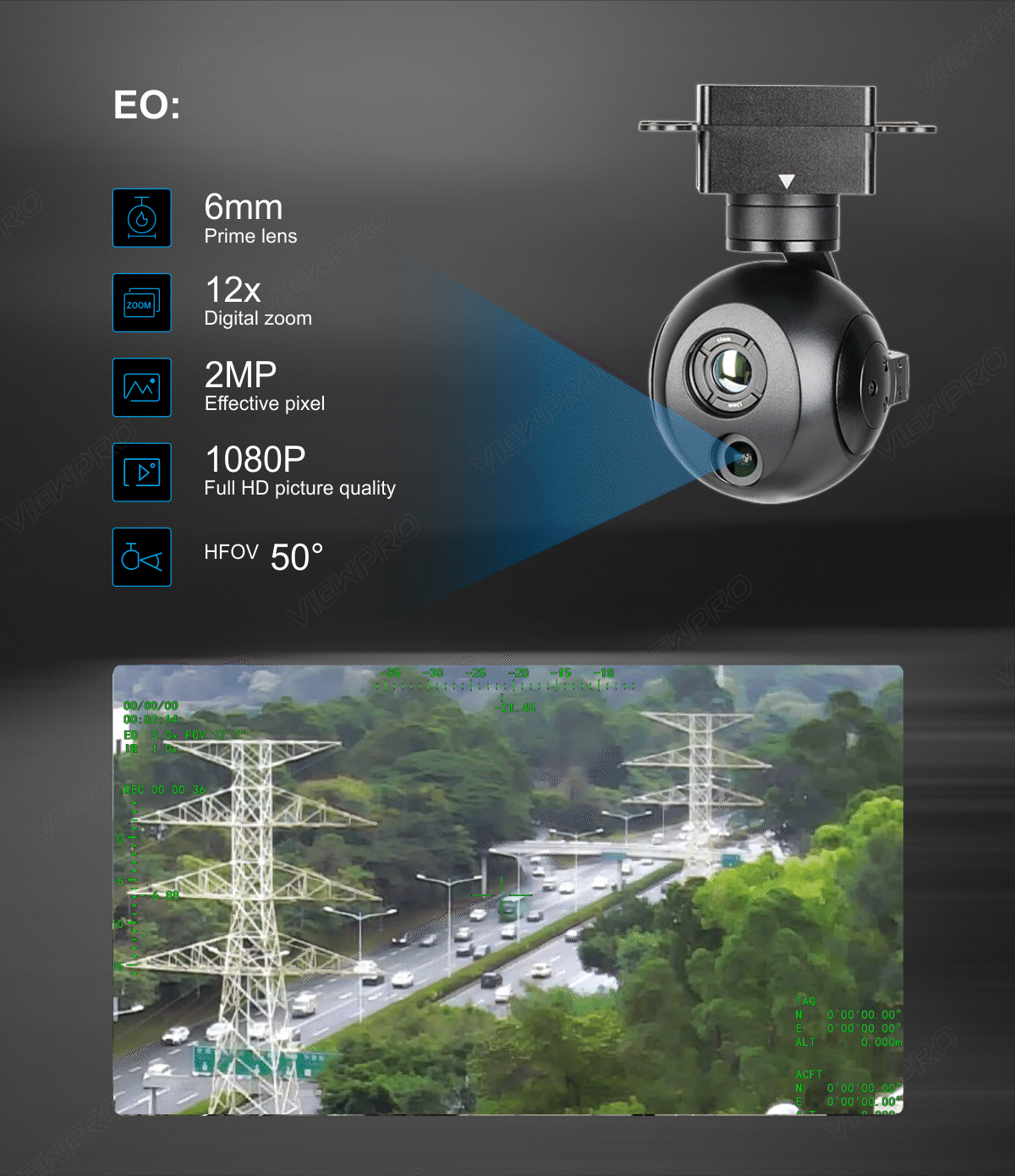

| Specifiche della fotocamera EO | |
| Sensore dell'immagine | Sensore CMOS da 1/2,9" |
| Pixel dell'immagine | 2 MP |
| Qualità dell'immagine | Risoluzione Full HD 1080 (1920*1080) |
| Lente | Lunghezza focale 6 mm |
| Zoom digitale | 1x~12x |
| Angolo di visione (D, H, V) | Campo visivo: D 60° H 50° V 28° |
| Specifiche della termocamera IR | |
| Lunghezza focale | 13 millimetri |
| Apertura | F1.2 |
| Campo visivo orizzontale | 33° |
| Campo visivo verticale | 26° |

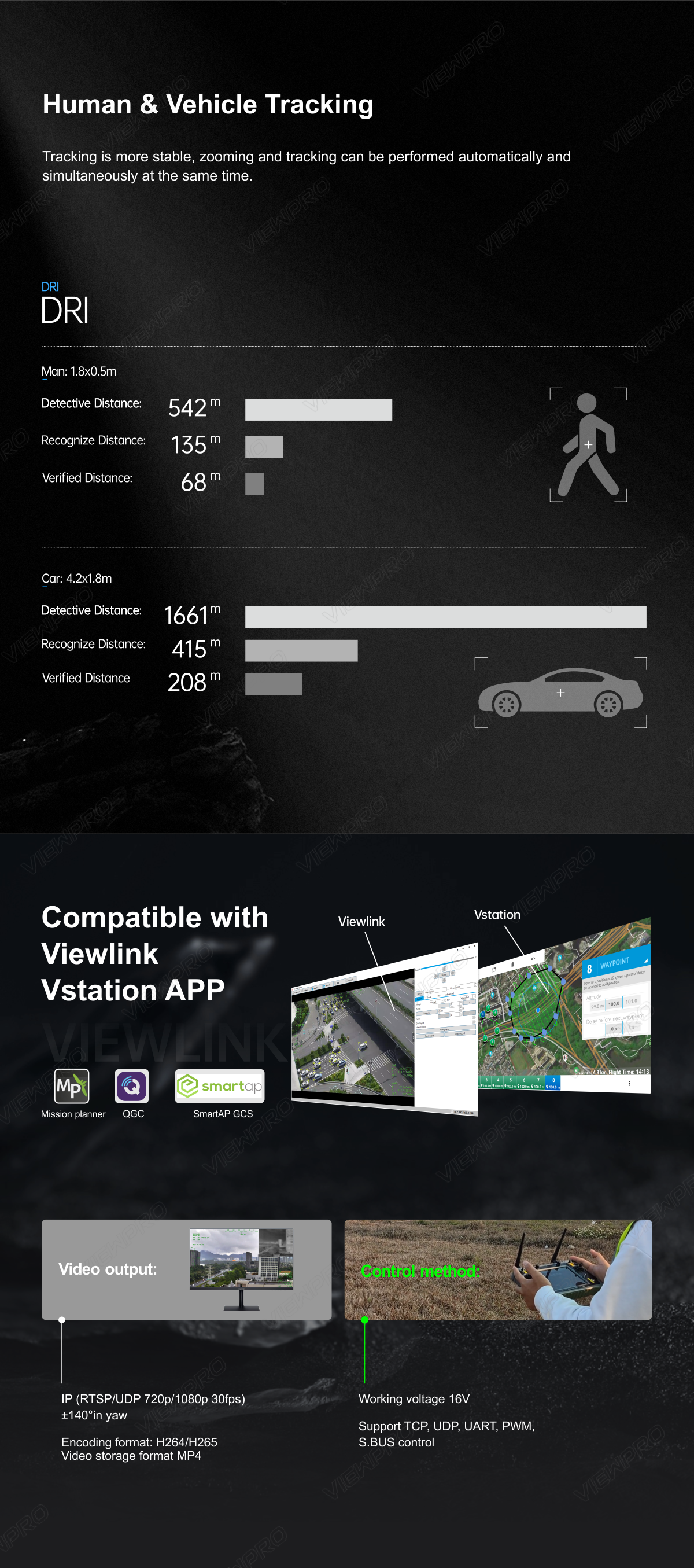

| Distanza di rilevamento (uomo: 1,8x0,5 m) | 542 metri |
| Riconoscere la distanza (Uomo: 1,8x0,5 m) | 135 metri |
| Distanza verificata (uomo: 1,8x0,5 m) | 68 metri |
| Distanza di rilevamento (auto: 4,2x1,8 m) | 1661 metri |
| Riconoscere la distanza (auto: 4,2x1,8 m) | 415 metri |
| Distanza verificata (auto: 4,2x1,8 m) | 208 metri |
| Modalità di lavoro | Termocamera a onde lunghe VOx non raffreddata (8μm~14μm) |
| Pixel del rilevatore | 640*512 |
| Dimensione pixel | 12μm |
| Metodo di messa a fuoco | Lente primaria atermica |
| NETD | ≤50 mK a F1,0 a 25 °C |

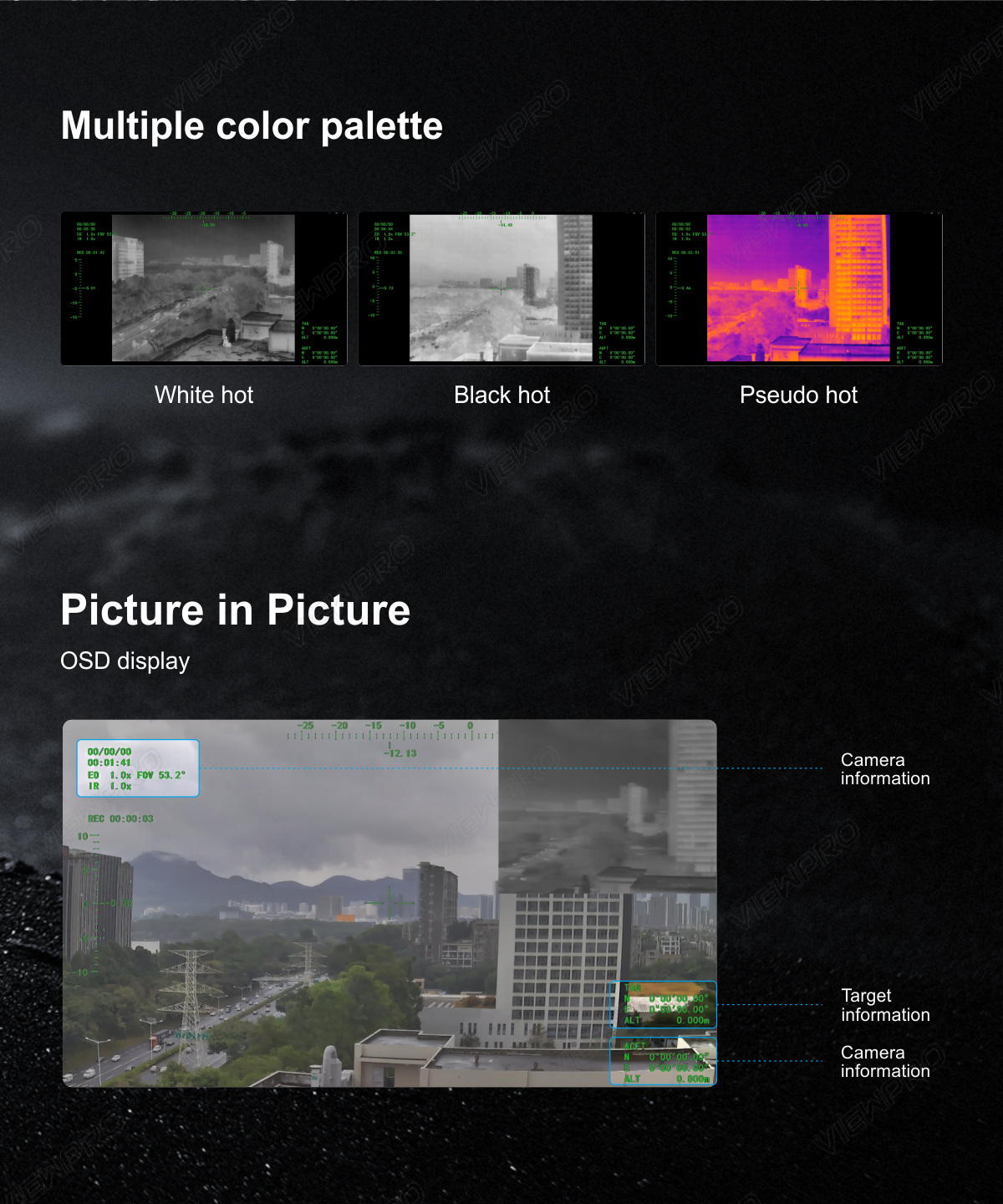

| tavolozza dei colori | Bianco, nero, pseudo colore |
| Zoom digitale | 1x~8x |
| Funzione radiometrica (facoltativa) | Intervallo di termometria opzionale: -20℃~+150℃, +100℃~+550℃ |
| Precisione della termometria: ±3℃ o +3% (prendere un valore maggiore) a temperatura ambiente -20℃~+60℃ | |
| Monitoraggio degli oggetti con telecamera EO/IR | |
| Frequenza di aggiornamento del pixel di deviazione | 30 Hz |
| Ritardo di uscita del pixel di deviazione | <30 ms |
| Contrasto minimo dell'oggetto | 5% |
| Rapporto segnale/rumore | 4 |
| Dimensione minima dell'oggetto | 16*16 pixel |
| Dimensione massima dell'oggetto | 256*256 pixel |
| Velocità di tracciamento | ±48 pixel/fotogramma |
| Tempo di memoria dell'oggetto | 100 fotogrammi |
| Prestazioni AI della telecamera EO/IR | |
| Tipo di target | Auto e uomo |
| Quantità di rilevamento simultaneo | ≥ 10 obiettivi |
| Rapporto di contrasto minimo | 5% |
| Dimensione minima del bersaglio | 5×5 pixel |
| Tasso di rilevamento delle auto | ≥85% |
| tasso di falsi allarmi | ≤10% |
| Caratteristiche | |
| OSD | Visualizza l'angolo di imbardata e di beccheggio del gimbal, l'ingrandimento, la durata della registrazione della scheda, il GPS e l'altitudine dell'aereo, la data e l'ora |
| Geotagging | Visualizza l'ora e le coordinate GPS nell'exif dell'immagine |
| Lettura delle carte online | Lettura HTTP di immagini o video |
| KLV (UDP) | Registrazione su scheda o riproduzione video Viewlink |
| ArduPilot / PX4 | Supporto (protocollo Mavlink) Opzionale: supporto per la funzione Seguimi di Ardupilot |
| Cucitura video | EO+IR /IR+EO /EO /IR |
| Doppia uscita video (opzionale) | Supporto (uscita a due flussi EO e IR, note: impossibile registrare una volta attivata l'uscita a doppio flusso video) |

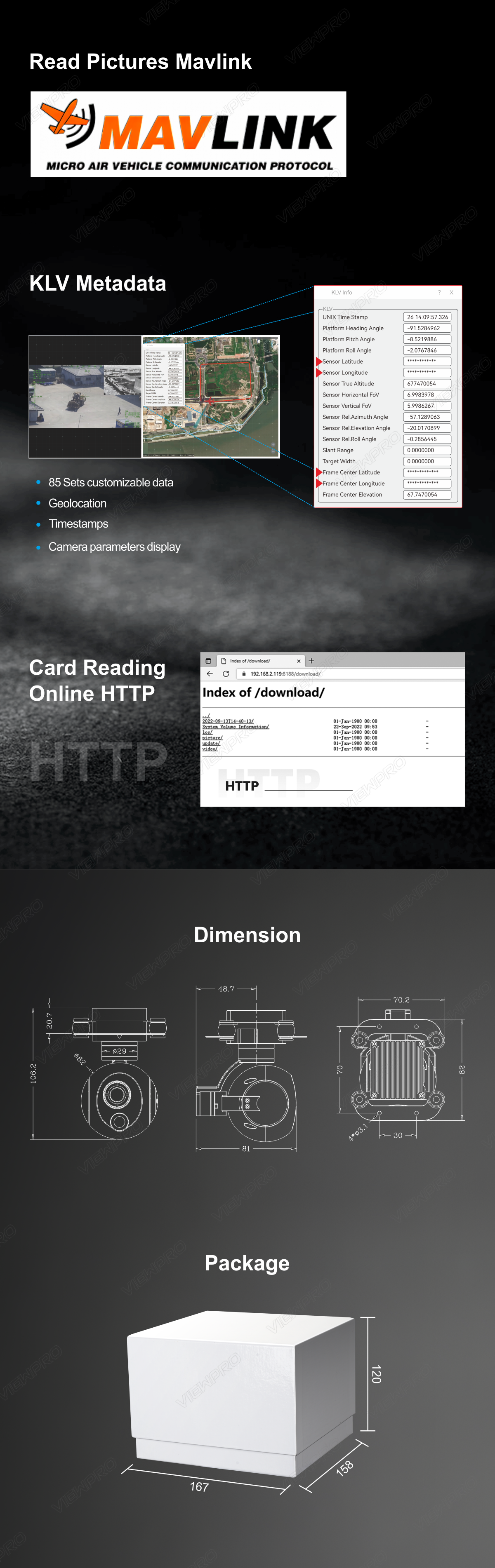

| Informazioni sull'imballaggio | |
| Nord-Ovest | 238±10g |
| Misura del prodotto | 81*62*106,2 mm |

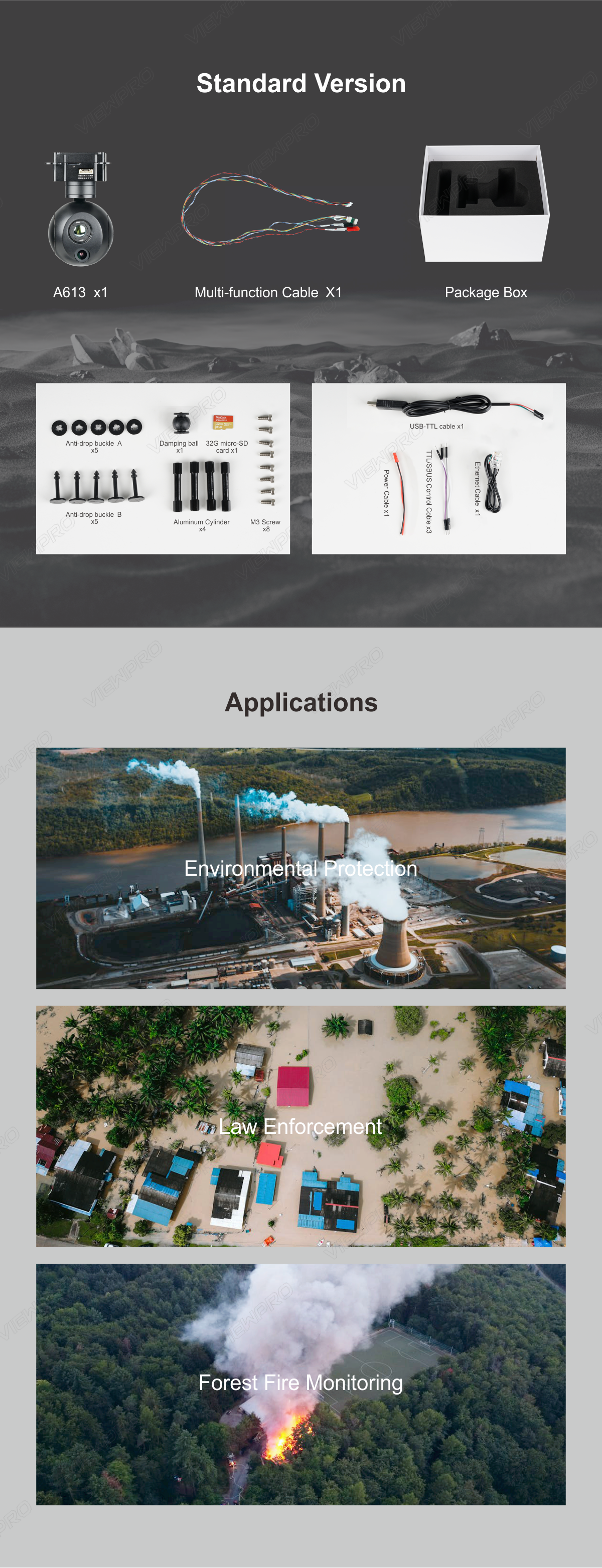

| Accessori | viti, cavo USB a TTL, cavo di alimentazione, cavo multifunzione, cavo Ethernet, scatola di alta qualità con imbottitura in schiuma |
| GW | 610 g |
| Misura del pacchetto | 162*132*100mm |
Per maggiori dettagli, visita A613 Mini 3-Aixs Stabilizzatore Obiettivo primario EO/IR AI Tracking Termocamera Gimbal
-
