Introduzione al prodotto
Specificazione

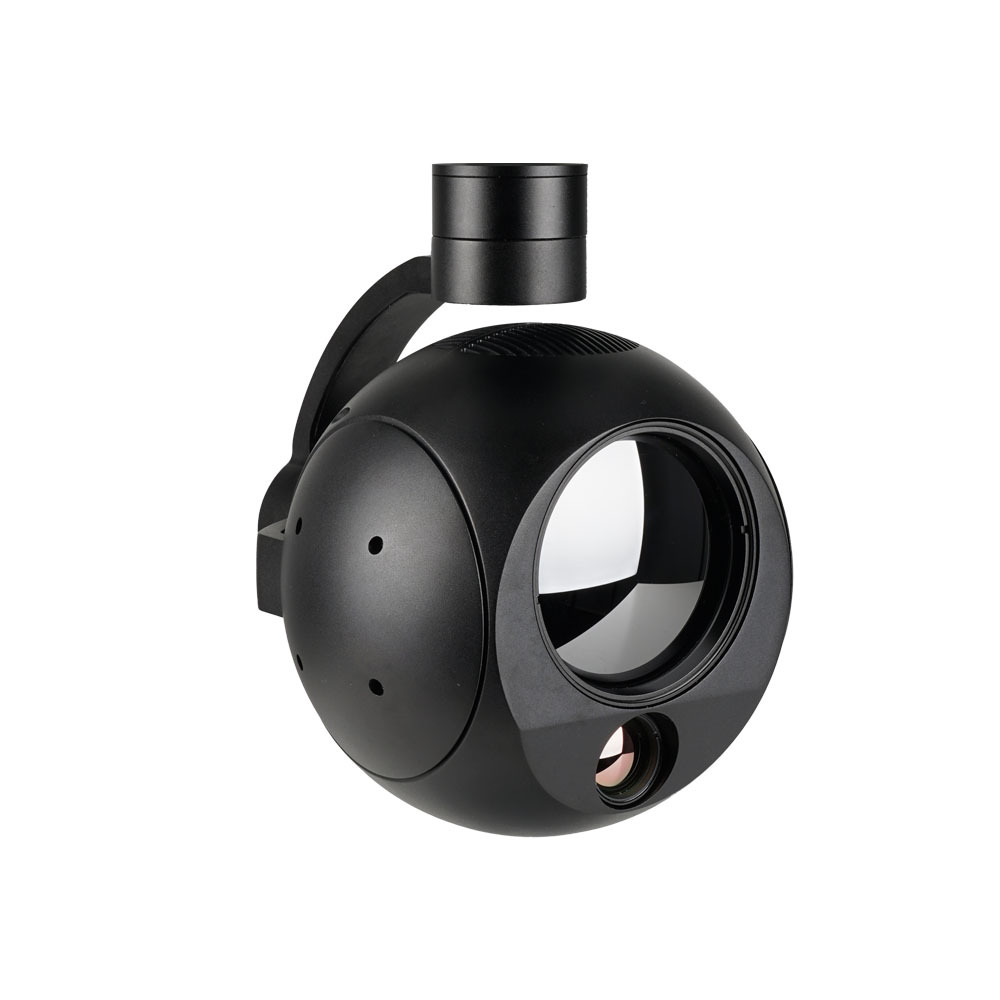

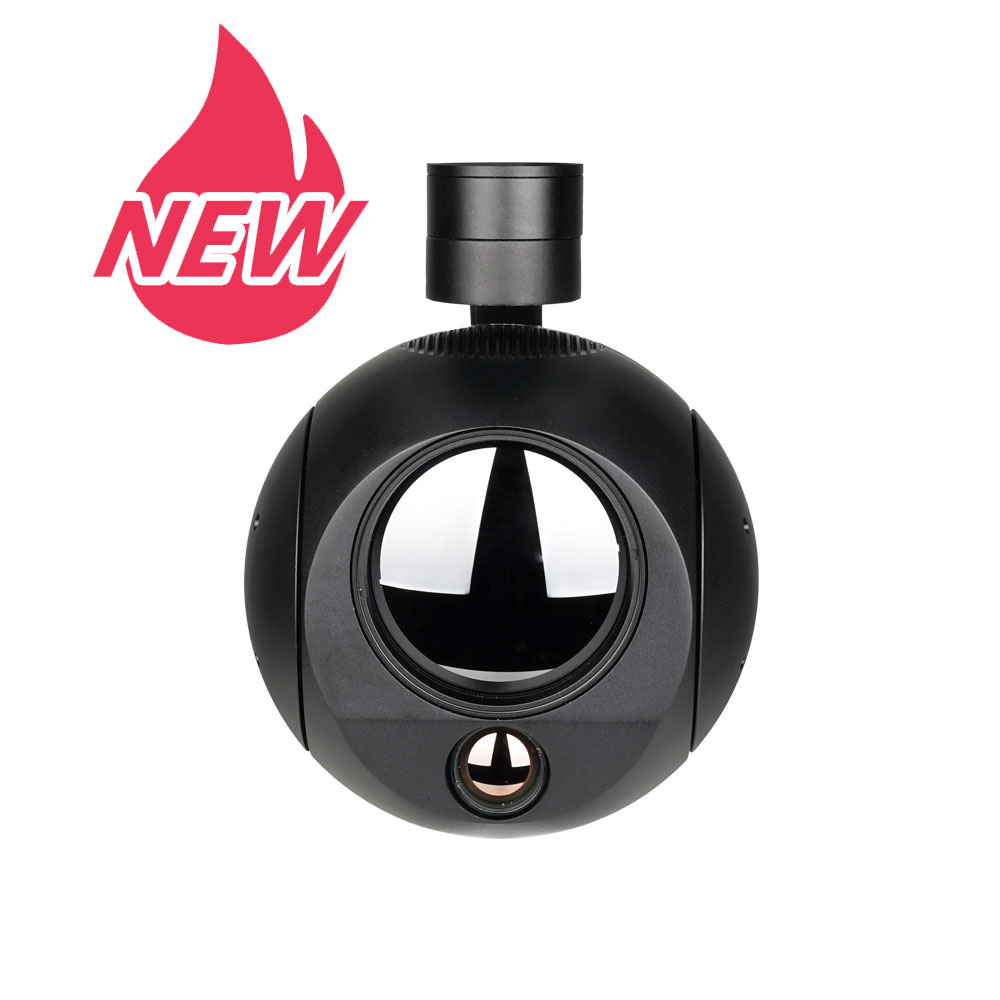

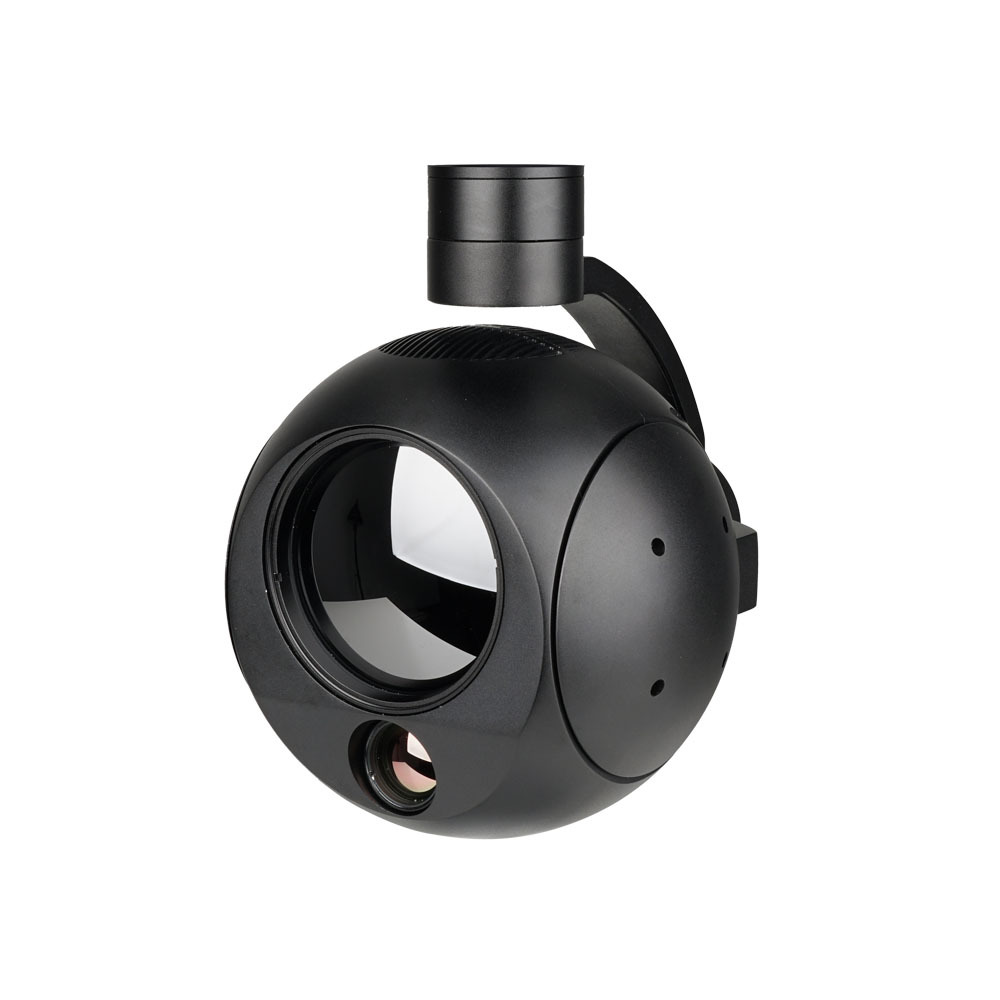

QIR1875T Telecamera gimbal con doppio sensore termico IR per il tracciamento degli oggetti
| Parametro hardware | |
| Tensione di lavoro | 16V |
| Tensione di ingresso | 4S ~ 6S (14,8 V ~ 25,2 V) |
| Tensione di uscita | 5V (collegamento con PWM) |
| Corrente dinamica | 430~1250mA a 16V |
| Consumo energetico | Media 6,9 W, massimo 20 W |
| Temperatura ambiente di lavoro. | -20℃ ~ +50℃ |
| Output (facoltativo) | micro HDMI (1080P 50 fps) / IP (RTSP/UDP 720p/1080p 25 fps/30 fps) |
| Archiviazione locale | Scheda TF (fino a 512 GB, classe 10, formato FAT32) |
| Formato di archiviazione delle immagini nella scheda TF | Formato JPG (1920*1080) |
| Formato di archiviazione video nella scheda TF | MP4 (1080P 30 fps) |
| Metodo di controllo | PWM / TTL / S.BUS / TCP / UDP |
| Specifiche del giunto cardanico | |
| Gamma meccanica | Inclinazione/Pitch: -55° (su)～125° (giù), Rollio: ±70°, Imbardata/Panoramica: ±300° /±360°*N (versione con uscita IP) |
| Gamma controllabile | Inclinazione/Pitch: -45°～120°, Yaw/Pan: ±290° /±360°*N (versione con uscita IP) |
| Angolo di vibrazione | Beccheggio/Roll/Imbardata: ±0,02° |
| Una chiave per il centro | √ |
| Specifiche della termocamera IR (75 mm) | |
| Lunghezza focale | 75mm |
| Campo visivo orizzontale | 5,9° |
| Campo visivo verticale | 4,7° |
| Campo visivo diagonale | 7,5° |

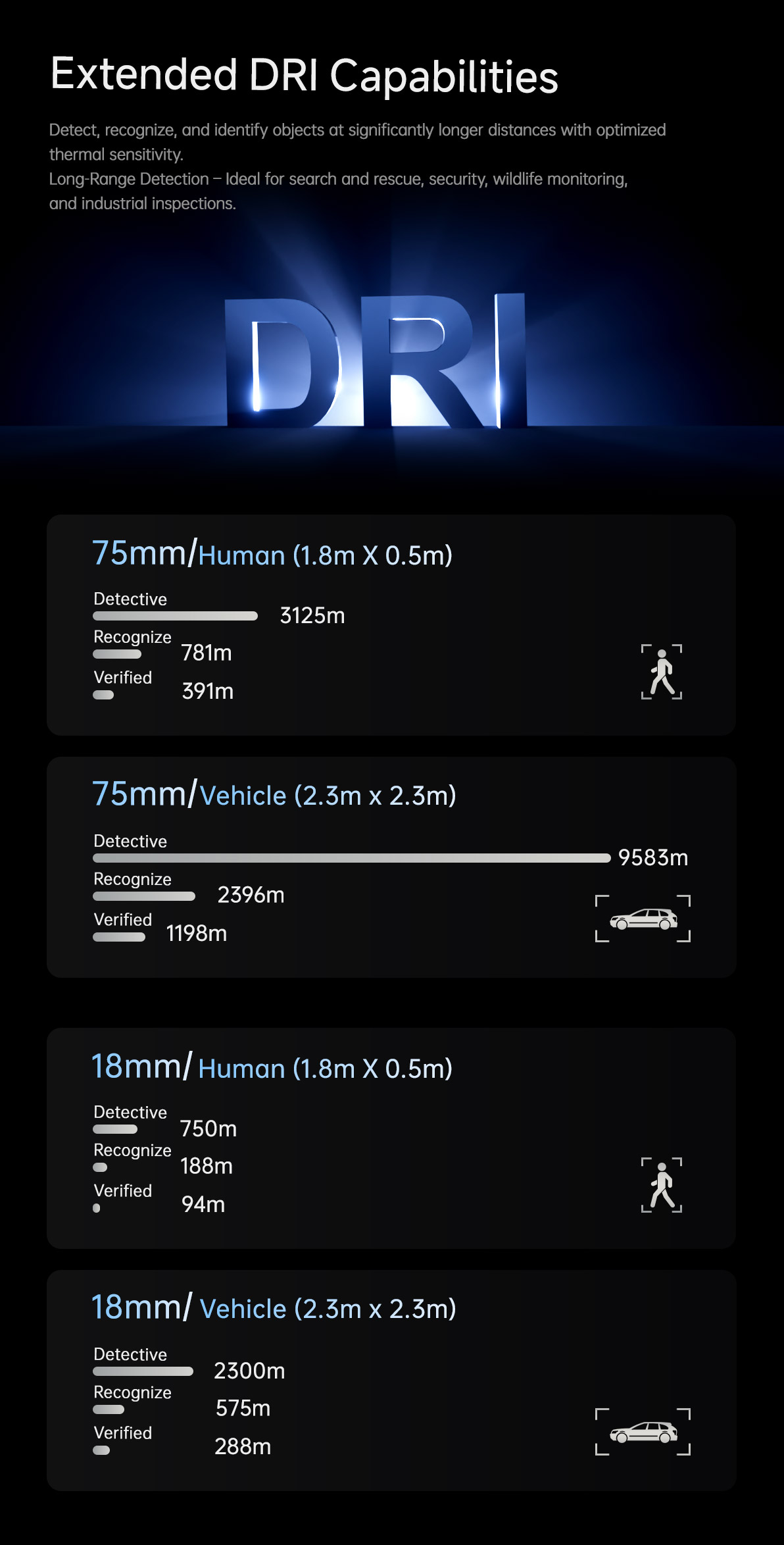

| Distanza di rilevamento (uomo: 1,8x0,5 m) | 3125 metri |
| Riconoscere la distanza (Uomo: 1,8x0,5 m) | 781 metri |
| Distanza verificata (uomo: 1,8x0,5 m) | 391 metri |
| Distanza di rilevamento (auto: 4,2x1,8 m) | 9583 metri |
| Riconoscere la distanza (auto: 4,2x1,8 m) | 2396 metri |
| Distanza verificata (auto: 4,2x1,8 m) | 1198 metri |
| Modalità di lavoro | Termocamera a onde lunghe non raffreddate (8μm~14μm) |
| Pixel del rilevatore | 640*512 |
| Passo dei pixel | 12μm |
| Metodo di messa a fuoco | Lente primaria atermica |
| Correzione dell'emissività | 0,01~1 |
| NETD | ≤50 mK (a 25℃) |
| MRTD | ≤650mK (@frequenza caratteristica) |
| Miglioramento dell'immagine | Regolazione automatica della luminosità e del contrasto dell'immagine |
| tavolozza dei colori | bianco caldo, nero caldo, pseudo colore |
| Correzione automatica non uniforme | Sì (senza otturatore) |
| Specifiche della termocamera IR (18 mm) | |
| Lunghezza focale | 18 millimetri |
| Campo visivo orizzontale | 24,1° |
| Campo visivo verticale | 19,4° |
| Campo visivo diagonale | 30,6° |
| Distanza di rilevamento (uomo: 1,8x0,5 m) | 750 metri |
| Riconoscere la distanza (Uomo: 1,8x0,5 m) | 188 metri |
| Distanza verificata (uomo: 1,8x0,5 m) | 94 metri |
| Distanza di rilevamento (auto: 4,2x1,8 m) | 2300 metri |
| Riconoscere la distanza (auto: 4,2x1,8 m) | 575 metri |
| Distanza verificata (auto: 4,2x1,8 m) | 288 metri |
| Modalità di lavoro | Termocamera a onde lunghe non raffreddate (8μm~14μm) |
| Pixel del rilevatore | 640*512 |
| Passo dei pixel | 12μm |
| Metodo di messa a fuoco | Lente primaria atermica |
| Correzione dell'emissività | 0,01~1 |
| NETD | ≤50 mK (a 25℃) |
| MRTD | ≤650mK (@frequenza caratteristica) |
| Miglioramento dell'immagine | Regolazione automatica della luminosità e del contrasto dell'immagine |
| tavolozza dei colori | bianco caldo, nero caldo, pseudo colore |
| Correzione automatica non uniforme | Sì (senza otturatore) |
| Zoom digitale | 1x / 2x / 3x |

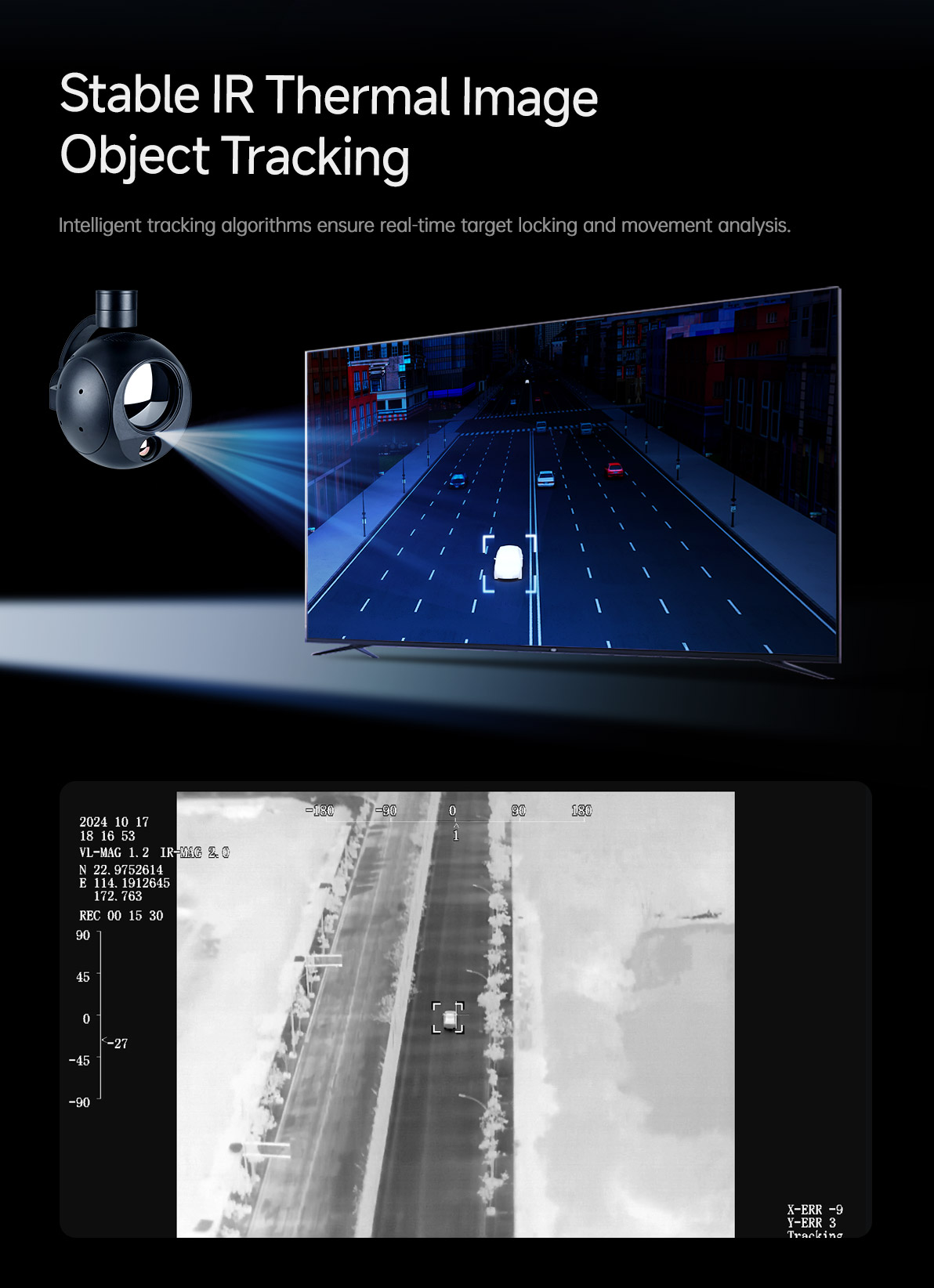

| Monitoraggio degli oggetti con telecamera EO/IR | |
| Frequenza di aggiornamento del pixel di deviazione | 50 Hz |
| Ritardo di uscita del pixel di deviazione | 5 ms |
| Contrasto minimo dell'oggetto | 5% |
| Rapporto segnale-rumore | 4 |
| Dimensione minima dell'oggetto | 32*32 pixel |
| Dimensione massima dell'oggetto | 128*128 pixel |
| Velocità di tracciamento | ±48 pixel/fotogramma |
| Tempo di memoria dell'oggetto | 100 fotogrammi (4 secondi) |
| I valori medi della radice quadrata del rumore impulsivo nella posizione dell'oggetto | < 0,5 pixel |
| Caratteristiche | |
| OSD | Visualizza l'angolo di imbardata e di beccheggio del gimbal, l'ingrandimento, la durata della registrazione della scheda, il GPS e l'altitudine dell'aereo, la data e l'ora |
| Geotagging | Visualizza l'ora e le coordinate GPS nell'exif dell'immagine |
| Lettura delle carte online | SMB legge immagini o video / HTTP legge immagini o video |
| KLV (UDP) | Registrazione su scheda o riproduzione video Viewlink |
| ArduPilot / PX4 | Supporto (protocollo Mavlink) Opzionale: supporto per la funzione Seguimi di Ardupilot |
| Informazioni sull'imballaggio | |
| Nord-ovest | 1250±10g (versione Viewport con Viewport) |

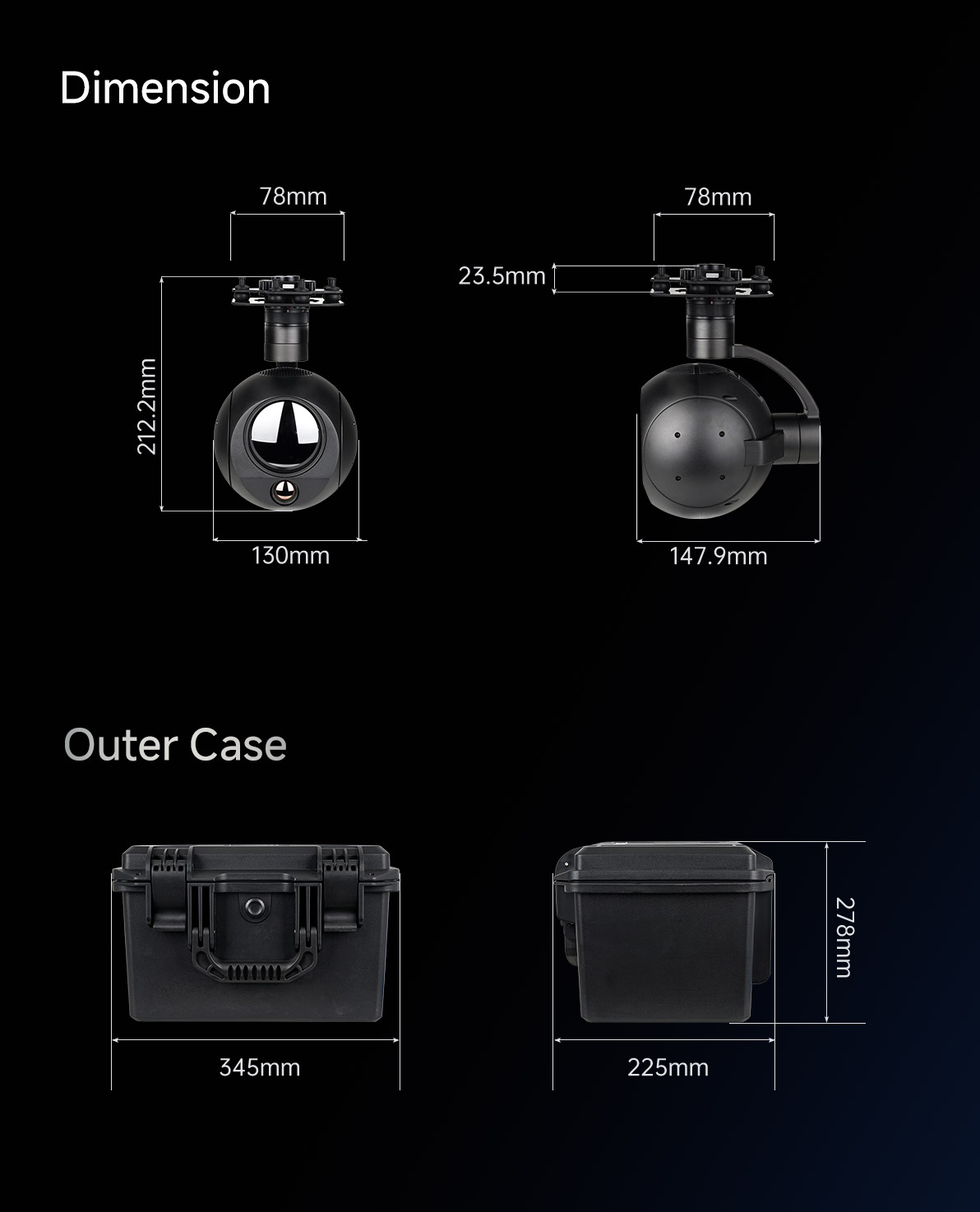

| Misura del prodotto | 147,9*130*203,2 mm / 147,9*130*212,2 mm (versione Viewport con Viewport) |

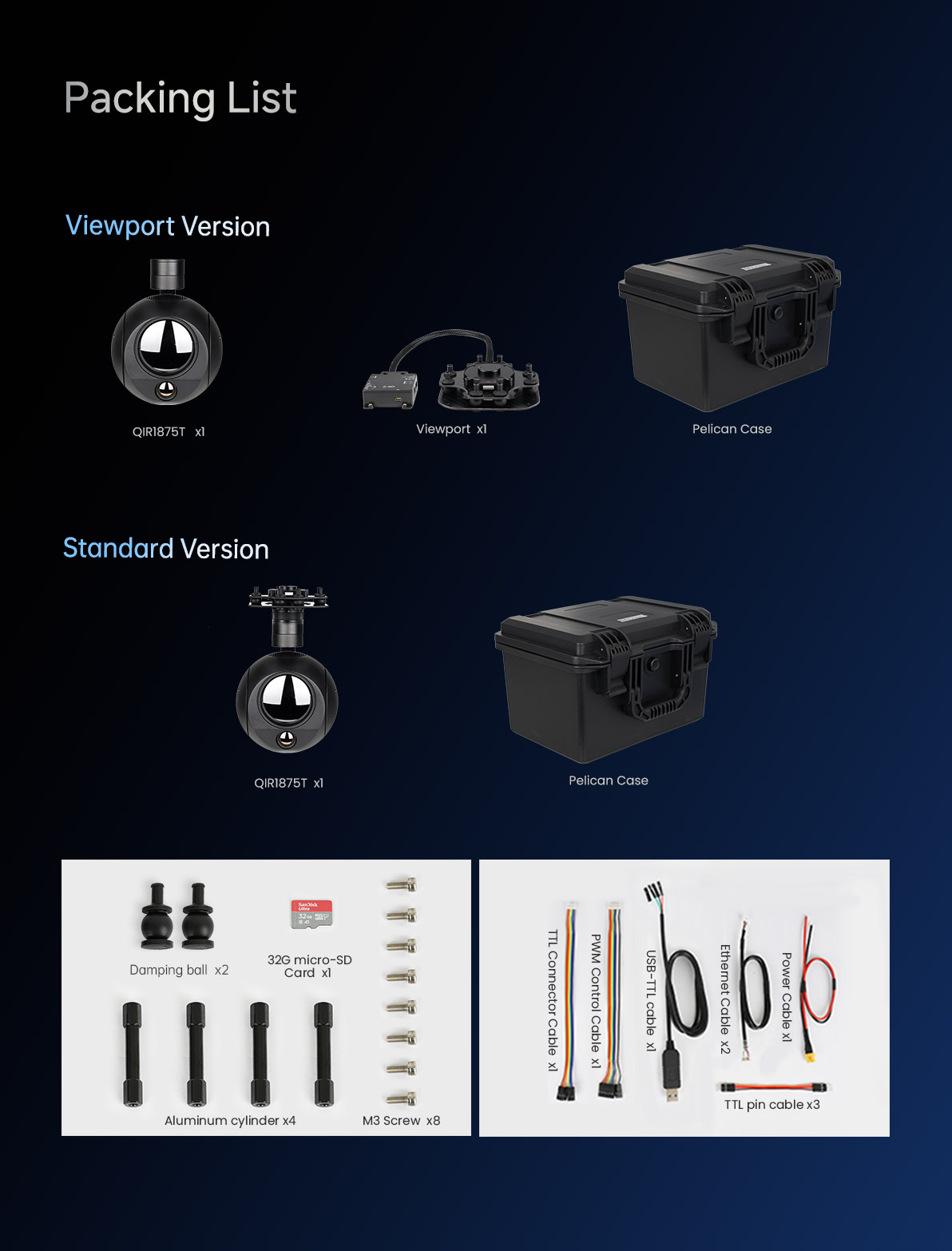

| Accessori | 1 dispositivo cardanico per telecamera, viti, cilindri in alluminio, sfere di smorzamento, 1 cavo USB-TTL / Scatola di plastica di alta qualità con imbottitura in schiuma |
| GW | Circa 2977 g |
| Misura del pacchetto | 350*300*250mm |
Per maggiori dettagli, visita il prodotto: QIR1875T Telecamera gimbal con doppio sensore termico IR e tracciamento oggetti
-
