การแนะนำผลิตภัณฑ์
ข้อมูลจำเพาะ

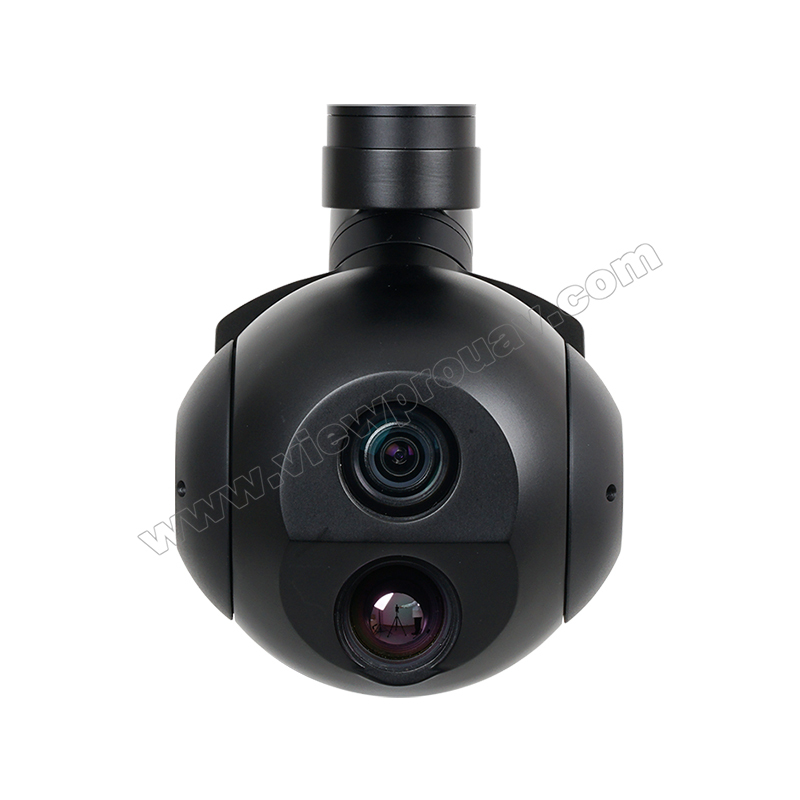

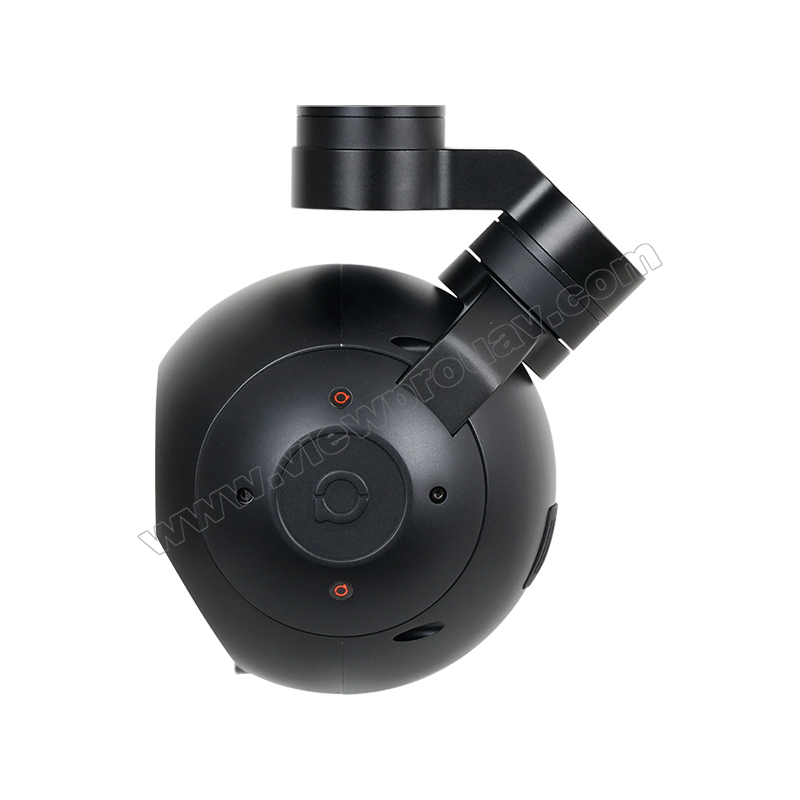

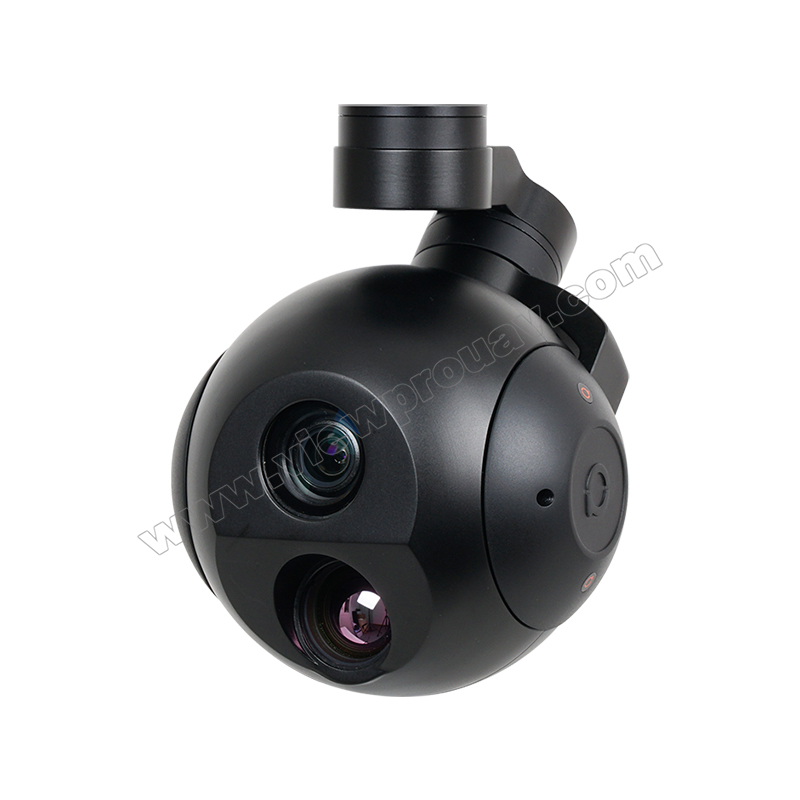

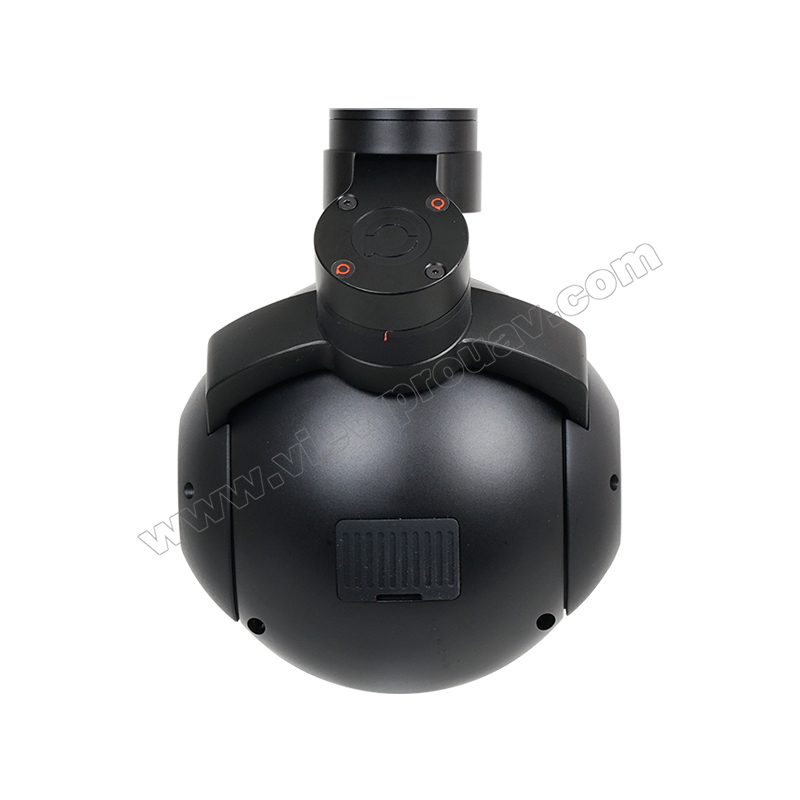

ข้อมูลจำเพาะของกล้อง Gimbal ติดตามวัตถุด้วย EO+IR เทอร์มอลเซนเซอร์คู่ Q20KTIR 4K
| พารามิเตอร์ฮาร์ดแวร์ | |
| แรงดันไฟฟ้าขณะทำงาน | 16โวลต์ |
| แรงดันไฟฟ้าขาเข้า | 4S ~ 6S |
| แรงดันไฟขาออก | 5V (ต่อกับ PWM) |
| กระแสไฟฟ้าไดนามิค | 740~2500mA ที่ 16V |
| อุณหภูมิสภาพแวดล้อมการทำงาน | -20℃ ~ +60℃ |
| เอาท์พุต | ไมโคร HDMI (1080P25/30fps)/IP (RTSP/UDP 4K/1080p 25/30fps) |
| การจัดเก็บข้อมูลในเครื่อง | การ์ด SD (สูงสุด 512G, คลาส 10, รูปแบบ FAT32) |
| รูปแบบการจัดเก็บภาพถ่าย | JPG (4K:3840*2160) |
| รูปแบบการจัดเก็บวิดีโอ | MP4 (1080P / 4K 30 เฟรมต่อวินาที) |
| การอ่านไพ่ออนไลน์ | อ่าน SMB / อ่าน HTTP |
| วิธีการควบคุม | PWM / SBUS / TTL / TCP/UDP (เวอร์ชันเอาท์พุต IP) |
| การแท็กตำแหน่งทางภูมิศาสตร์ | รองรับการแสดงเวลาและพิกัด GPS ในภาพ Exif |
| สเปคของกิมบอล | |
| เครื่องจักรกล | ระยะห่างระหว่างแกน/เอียง: -80°～160°, การหมุน: ±40°, การหันเห/แพน: ±300° / ±360°*N (เวอร์ชันเอาต์พุต IP) |
| ระยะควบคุมได้ | ระยะห่าง/การเอียง: -45°～125°, การหันเห/แพน: ±290° / ±360°*N (เวอร์ชันเอาท์พุต IP) |
| มุมการสั่นสะเทือน | มุมเอียง/โค้ง: ±0.02°, มุมหัน: ±0.02° |
| ปุ่มเดียวสู่ศูนย์กลาง | √ |
| ข้อมูลจำเพาะกล้อง EO | |
| เซ็นเซอร์รับภาพ | เซนเซอร์ CMOS แบบ "Exmor R" ขนาด 1/2.5 นิ้วจากโซนี่ |
| จำนวนพิกเซลทั้งหมด | 8.51 ล้านพิกเซล |
| การซูมแบบออปติคอล | 20x, F2.0 ถึง F3.8, f = 4.4 มม. (กว้าง), 88.4 มม. (เทเล), สูงสุด 30x ด้วยความละเอียดระดับซูเปอร์ |
| ซูมดิจิตอล | 12x (240x พร้อมซูมออปติคอล) |
| ระยะการทำงานขั้นต่ำ | 80 มม. (ปลายกว้าง), 800 มม. (ปลายเทเล) |
| มุมมอง ( H ) | 70.2° (ปลายกว้าง) ~ 4.1° (ปลายเทเล) |
| ระบบการซิงค์ | ภายใน/ภายนอก |
| อัตราส่วน S/N | 50เดซิเบล |
| แสงสว่างที่แนะนำ | 100 ถึง 100,000 ลักซ์ |
| แสงสว่างขั้นต่ำ | 1.6 ลักซ์ (1/30 วินาที, 50%, ปิด ICR, โหมดความไวสูงปิด) 0.4 ลักซ์ (1/30 วินาที, 50%, ปิด ICR, โหมดความไวสูงเปิด) 0.21 ลักซ์ (50%, ปิด ICR, ชัตเตอร์ช้า 1/4 วินาที, ปิดความไวสูง) 0.06 ลักซ์ (50%, ปิด ICR, ชัตเตอร์ช้า 1/4 วินาที, เปิดความไวสูง) |
| การชดเชยแสงด้านหลัง | เปิด/ปิด |
| ได้รับ | ออโต้ |
| สมดุลแสงขาว | อัตโนมัติ/แมนนวล |
| ความเร็วชัตเตอร์อิเล็กทรอนิกส์ | 1/1 ถึง 1/10000 วินาที (22 ขั้น) |
| ลดเสียงรบกวน | เปิด/ปิด (ระดับ 5 ถึง 1/ ปิด 6 ขั้นตอน) |
| โหมดลดฝ้า | เปิด/ปิด (ต่ำ, กลาง, สูง) |
| จุดสนใจ | โฟกัสอัตโนมัติ/แมนนวล/โฟกัสอัตโนมัติครั้งเดียว |
| ความเร็วโฟกัส | 2วินาที |
| การเริ่มต้นใช้งานเลนส์ | ในตัว |
| บิตการตั้งค่าล่วงหน้าของผู้ใช้ | 20 ชุด |
| การหมุนภาพ | 180° ภาพสะท้อนในกระจกแนวนอน/แนวตั้ง |
| โอเอสดี | ใช่ |
| ข้อมูลจำเพาะของกล้องถ่ายภาพความร้อนแบบ IR | |
| ความยาวโฟกัส | 25มม. |
| มุมมองแนวนอน | 24.6° |
| FOV แนวตั้ง | 18.5° |
| FOV แนวทแยง | 30.4° |
| ระยะตรวจจับ (ชาย : 1.8x0.5ม.) | 735 เมตร |
| รู้จักระยะทาง (ชาย : 1.8x0.5ม.) | 184 เมตร |
| ระยะทางที่ตรวจสอบ (ชาย: 1.8x0.5ม.) | 92 เมตร |
| ระยะตรวจจับ (รถยนต์ : 4.2x1.8ม.) | 2255 เมตร |
| จดจำระยะทาง (รถ: 4.2x1.8ม.) | 564 เมตร |
| ระยะทางที่ตรวจสอบ (รถ: 4.2x1.8ม.) | 282 เมตร |
| โหมดการทำงาน | กล้องถ่ายภาพความร้อนแบบคลื่นยาวที่ไม่มีการระบายความร้อน (8μm~14μm) |
| พิกเซลตรวจจับ | 640*480 |
| พิกเซลพิทช์ | 17ไมโครเมตร |
| วิธีการโฟกัส | เลนส์ไพรม์อะเทอร์มอล |
| การแก้ไขการแผ่รังสี | 0.01~1 |
| เน็ตดี | ≤50mK (@25℃) |
| กรมขนส่งทางบก | ≤650mK (@ความถี่ลักษณะเฉพาะ) |
| การปรับปรุงภาพ | ปรับความสว่างและอัตราส่วนคอนทราสต์ของภาพอัตโนมัติ |
| จานสี | สีขาว, สีแดงเหล็ก, สีเทียม |
| การแก้ไขแบบไม่สม่ำเสมออัตโนมัติ | ใช่ (ไม่มีชัตเตอร์) |
| ซูมดิจิตอล | 1x ~ 4x |
| ซิงค์เวลาให้ถูกต้อง | ใช่ |
| ประเภทเทอร์โมมิเตอร์ | แถบอุณหภูมิ (จอแสดงสีเสมือนจริง) อุณหภูมิสูงสุด อุณหภูมิต่ำสุด อุณหภูมิจุดศูนย์กลาง FOV (ตัวเลือก) |
| การเตือนอุณหภูมิ | 0℃~120℃ (สำหรับเวอร์ชันเทอร์โมมิเตอร์เท่านั้น) |
| การติดตามวัตถุด้วยกล้อง IR / EO | |
| อัตราการอัพเดทค่าเบี่ยงเบนของพิกเซล | 50เฮิรตซ์ |
| ความล่าช้าของเอาต์พุตของพิกเซลเบี่ยงเบน | 5มิลลิวินาที |
| ความคมชัดของวัตถุขั้นต่ำ | 5% |
| สแนร์ | 4 |
| ขนาดวัตถุขั้นต่ำ | 32*32 พิกเซล |
| ขนาดวัตถุสูงสุด | 128*128 พิกเซล |
| ความเร็วในการติดตาม | ±48 พิกเซลต่อเฟรม |
| เวลาหน่วยความจำของวัตถุ | 100 เฟรม (4 วินาที) |
| ค่าเฉลี่ยรากที่สองของสัญญาณรบกวนพัลส์ในตำแหน่งวัตถุ | < 0.5 พิกเซล |
| ข้อมูลการบรรจุ | |
| ตะวันตกเฉียงเหนือ | 1049g (เวอร์ชันช่องมองภาพ) |
| ขนาดผลิตภัณฑ์ | 132.3*118.7*195.6 มม. /132.3*118.7*200.8 มม. (เวอร์ชันช่องมองภาพ) |
| เครื่องประดับ | อุปกรณ์กล้องกันสั่น 1 ชิ้น สกรู กระบอกทองแดง ลูกบอลลดแรงสั่นสะเทือน แผ่นลดแรงสั่นสะเทือน / กล่องพลาสติกคุณภาพสูงพร้อมเบาะโฟม |
| จีดับบลิว | 2621กรัม |
| ขนาดแพ็คเกจ | 300*250*200มม. |
สำหรับรายละเอียดเพิ่มเติม โปรดไปที่กล้อง Q20KTIR 4K พร้อมซูมออปติคอลต่อเนื่อง 20 เท่า EO-IR กล้องติดตามเซนเซอร์คู่ บรรทุกสินค้า
-
