Introducción del producto
Especificación
Especificaciones de la cámara térmica con cardán IR de alta resolución Q30TIR PRO
| Parámetros de hardware | ||
| Voltaje de trabajo | 16 V | |
| Voltaje de entrada | 4 S ~ 6 S (14,8 V ~ 25,2 V) | |
| Voltaje de salida | 5 V (conectar con PWM) | |
| Corriente dinámica | 820 ~ 1500 mA a 16 V | |
| Consumo de energía | Promedio 13,1 W, máx. 24 W | |
| Temperatura del entorno de trabajo | -20 ℃ ~ +50 ℃ | |
| Salida (opcional) | IP (RTSP/UDP 720p/1080p 25 fps/30 fps H264/H265) / SDI (1080P 30fps) | |
| Almacenamiento local | Tarjeta TF (hasta 512G, clase 10, formato FAT32) | |
| Formato de almacenamiento de imágenes en tarjeta TF | JPG(1920*1080) | |
| Formato de almacenamiento de video en tarjeta TF | MP4(1080P 30fps) | |
| Método de control | PWM / TTL / S.BUS / TCP / UDP | |
| Especificaciones del cardán | ||
| Rango mecánico | Inclinación: -110°~130°, Rodamiento: ±40°, Guiñada/Panorámica: ±360°*N | |
| Rango controlable | Inclinación/Inclinación: -45°~125° , Giro/Panorámica: ±360°*N | |
| Ángulo de vibración | Inclinación/balanceo/giro: ±0,02° | |
| Una tecla para centrar | √ | |
| Especificaciones de la cámara EO | ||

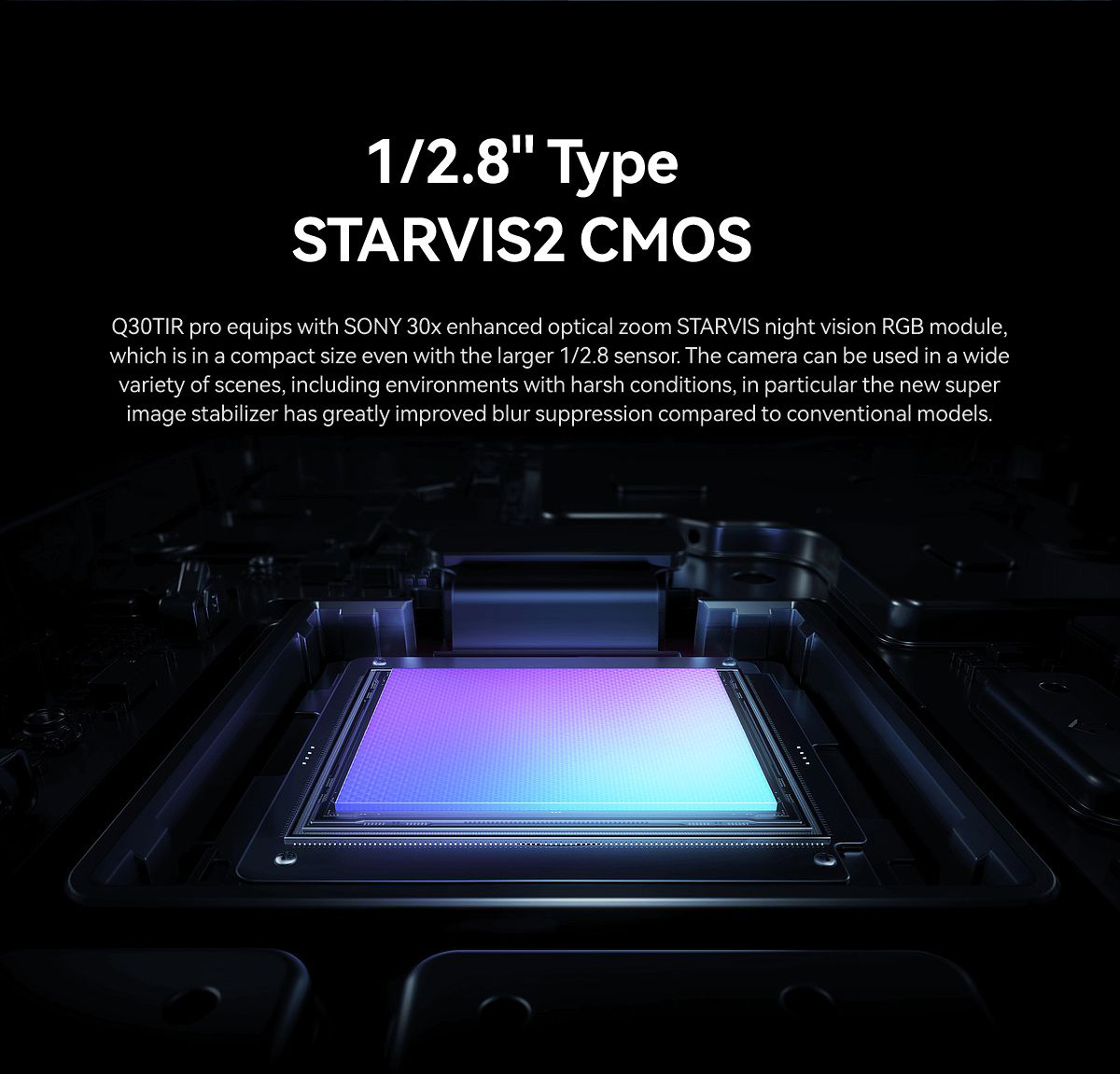

| Sensor de imagen | Sensor CMOS STARVIS2 tipo 1/2,8 | |
| Calidad de imagen | Full HD 1080 (1920*1080) | |
| Píxeles efectivos | 2,13 MP | |

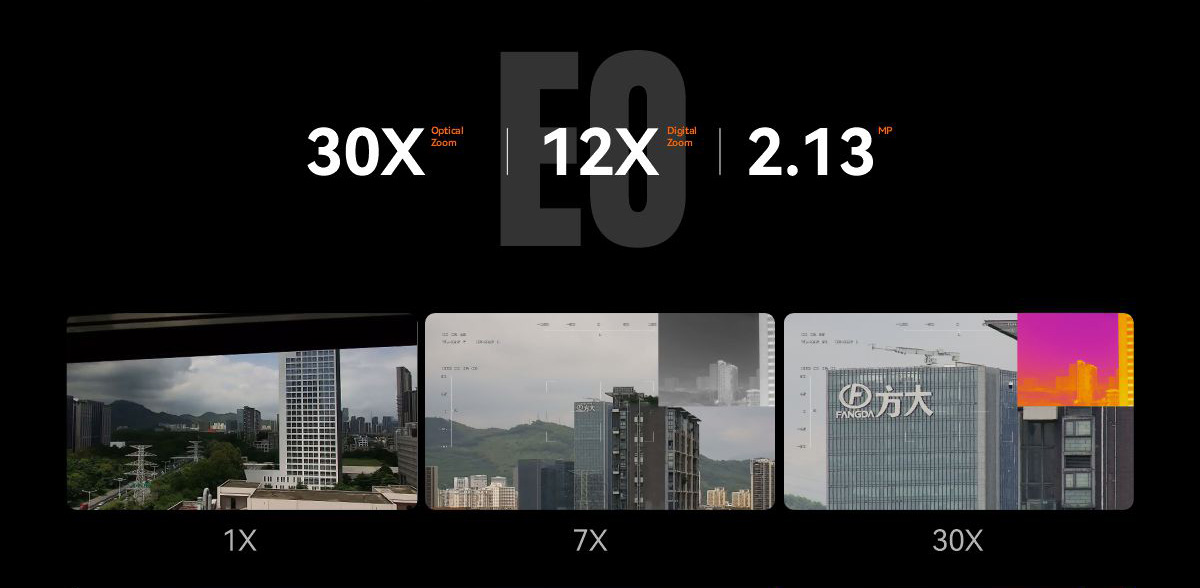

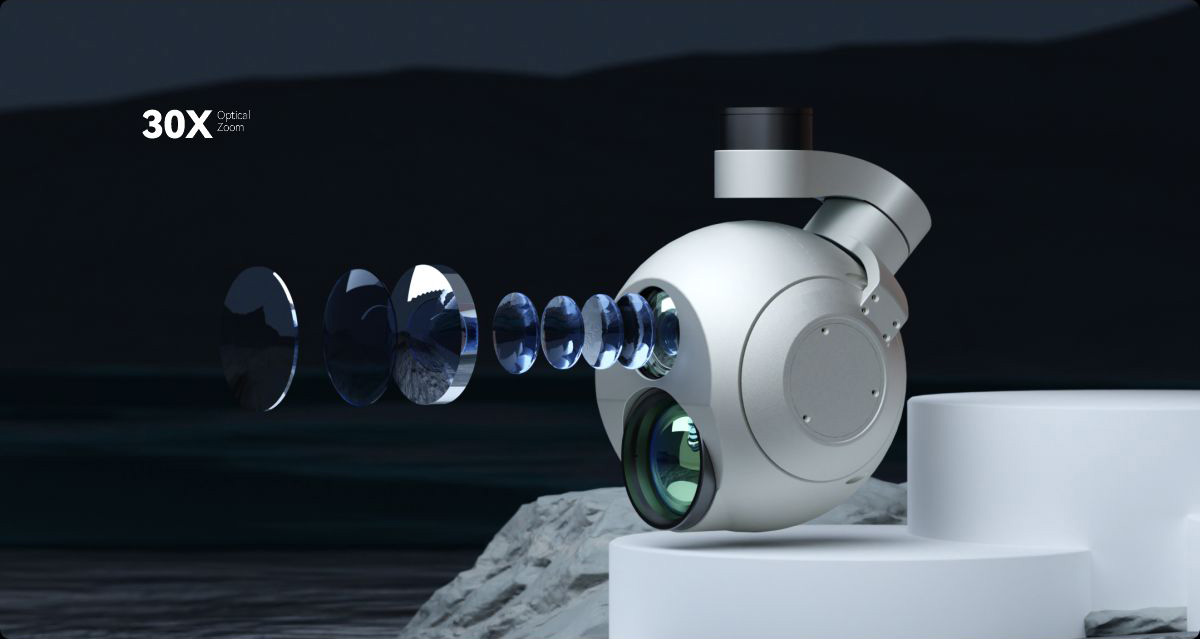

| Zoom óptico del objetivo | 30x, F=4,3~129 mm | |
| Zoom digital | 12x (360x con zoom óptico) | |
| Distancia mínima al objeto | 10 mm (extremo gran angular) a 1200 mm (extremo telefoto) | |
| Ángulo de visión horizontal | 64,0°(extremo gran angular) ~ 2,4°(extremo tele) | |
| Relación señal/ruido | Más de 50 dB | |

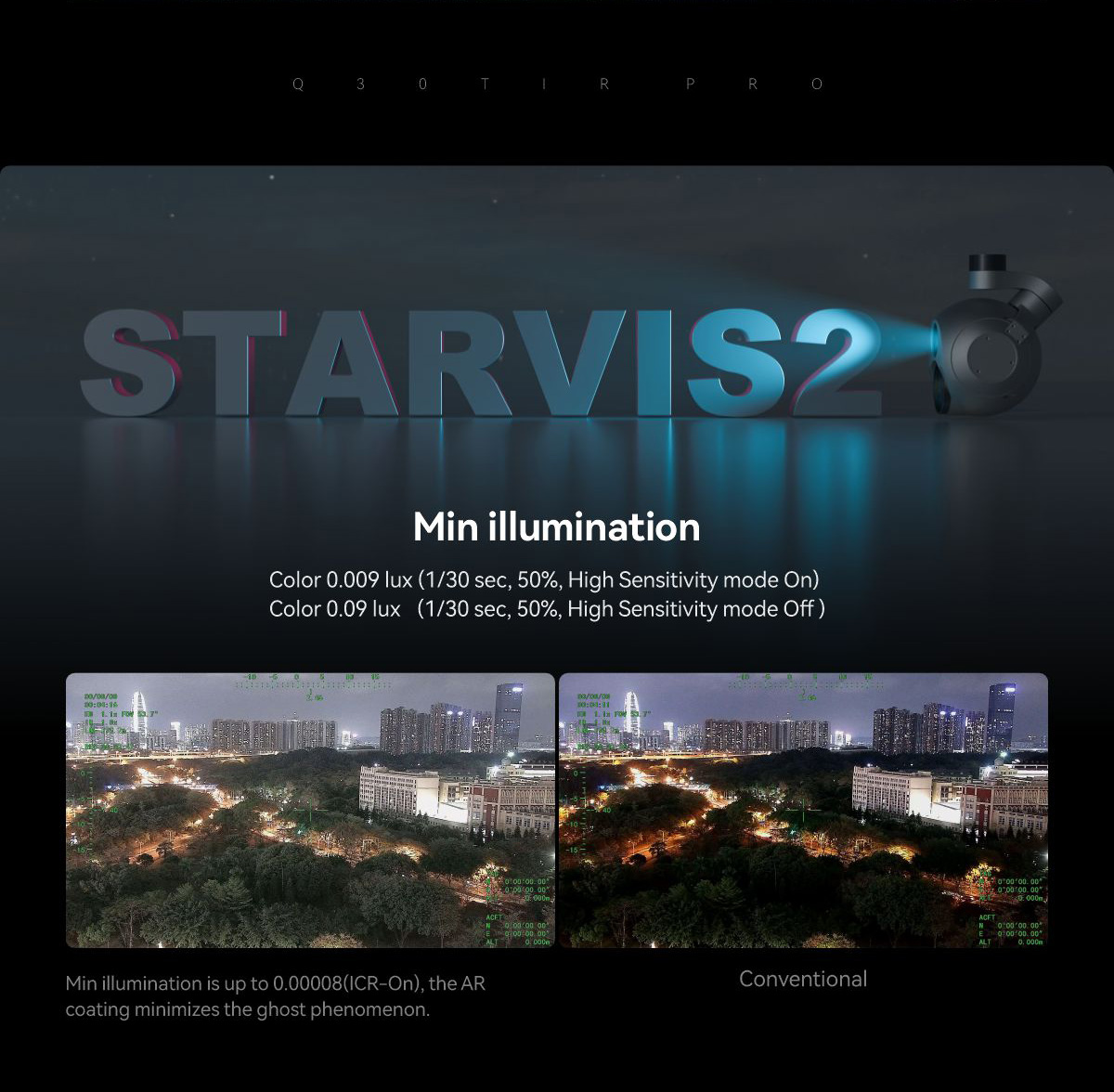

| Iluminación mínima | Color 0,009 lux (1/30 s, 50 %, modo de alta sensibilidad activado) | |
| Color 0,09 lux (1/30 s, 50 %, modo de alta sensibilidad desactivado) | ||
| Control de exposición | Automático, Manual, Modo prioritario (prioridad de obturador y prioridad de iris), Compensación EV, AE lenta | |
| Ganancia | Automático/Manual 0 dB a 50,0 dB (0 a 28 pasos) Límite de ganancia máxima 10,7 dB a 50,0 dB (6 a 28 pasos) |
|
| Balance de blancos | Automático, ATW, Interior, Exterior, Balance de blancos con una pulsación, Balance de blancos manual, Exterior automático, Lámpara de vapor de sodio (Fijo/Automático/Exterior automático) | |
| Velocidad de obturación | 1/1 s a 1/10 000 s, 22 pasos | |
| Compensación de contraluz | Encendido/Apagado | |
| Reducción de ruido | Encendido/Apagado | |

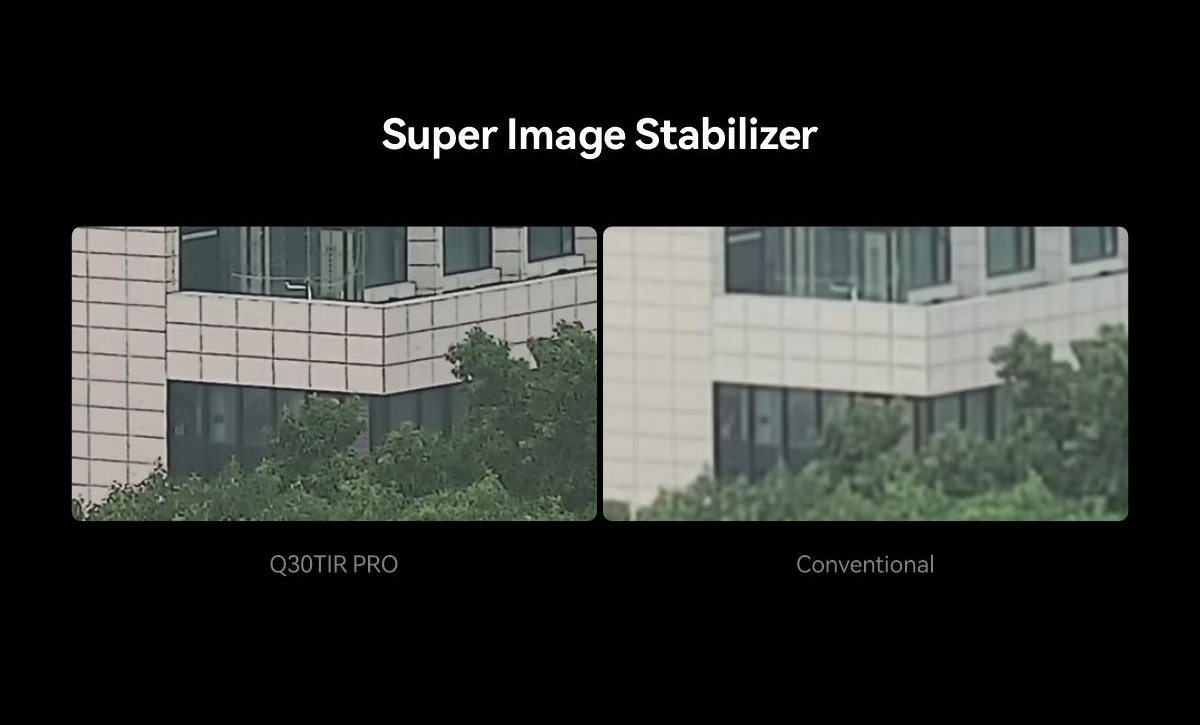

| Estabilización de imagen | Encendido/Apagado | |
| Desempañador | Encendido/Apagado | |
| Especificaciones de la cámara termográfica IR | ||
| Enfoque Longitud | 50 mm | |
| Campo de visión horizontal | 17,5° | |
| Campo de visión vertical | 14,0° | |
| Distancia de detección (hombre: 1,8 x 0,5 m) | 2083 metros | |
| Distancia de reconocimiento (hombre: 1,8 x 0,5 m) | 521 metros | |
| Distancia verificada (hombre: 1,8 x 0,5 m) | 260 metros | |
| Distancia de detección (automóvil: 4,2 x 1,8 m) | 6389 metros | |
| Distancia de reconocimiento (automóvil: 4,2 x 1,8 m) | 1597 metros | |
| Distancia verificada (automóvil: 4,2 x 1,8 m) | 799 metros | |
| Modo de trabajo | Cámara termográfica de onda larga no refrigerada (8µm~14µm) | |

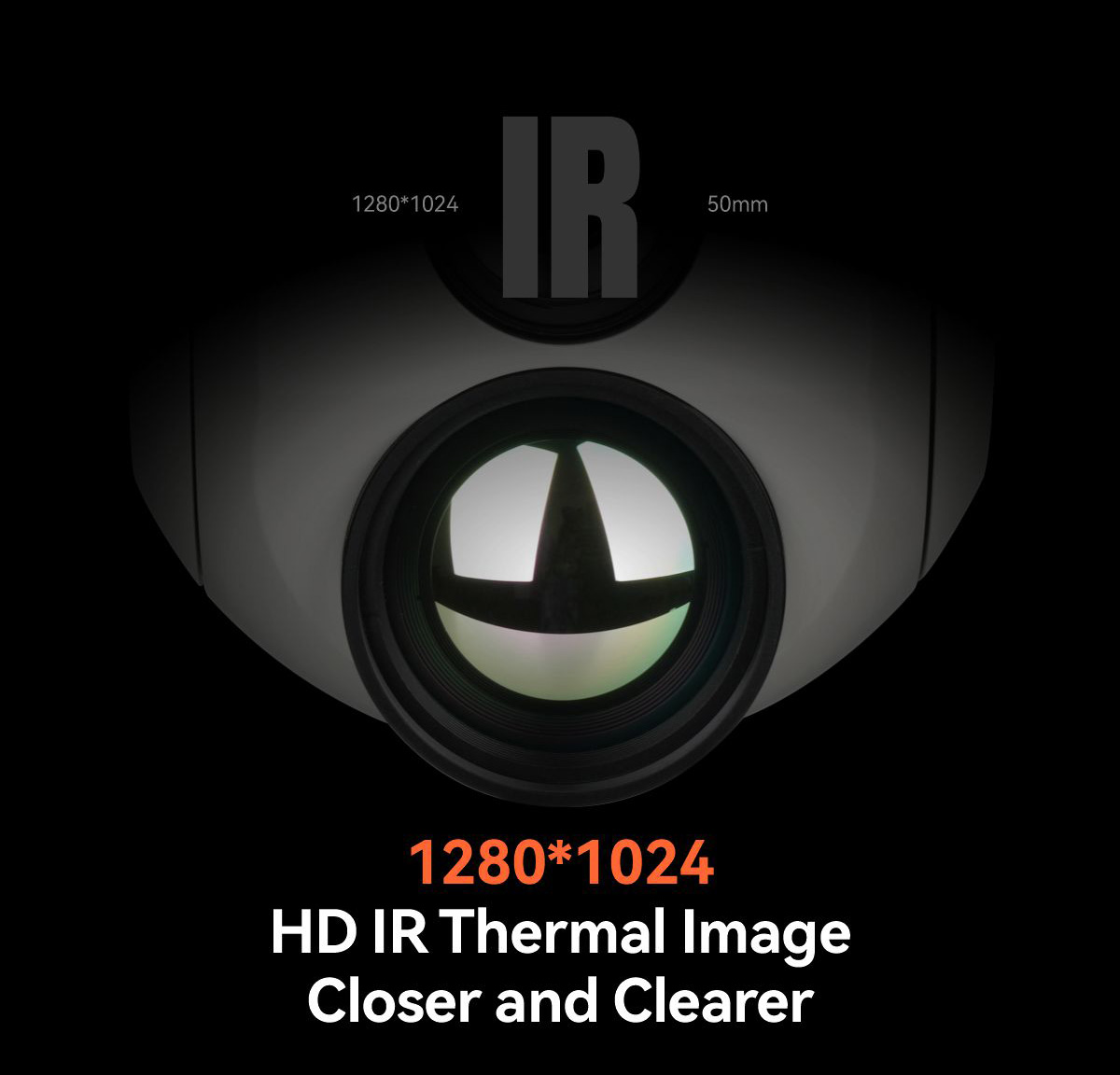

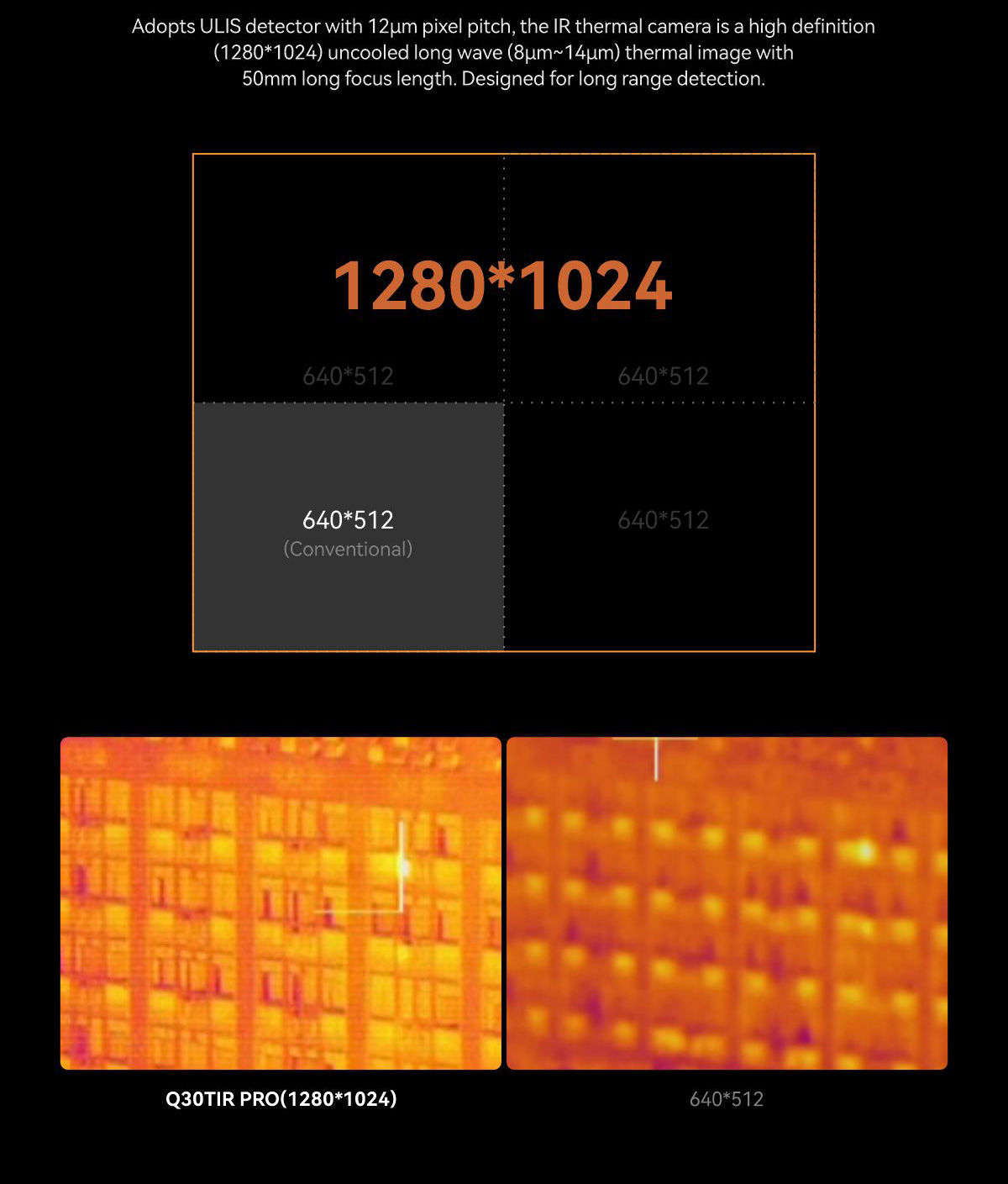

| Píxeles del detector | 1280*1024 | |
| Tamaño de píxel | 12µm | |
| Método de enfoque | Lente principal atérmica | |
| NETD | ≤40mK a 25℃,F #1.0 | |
| MRTD | ≤400mK a 25℃,F #1.0 | |
| Obturador | Obturador biestable | |

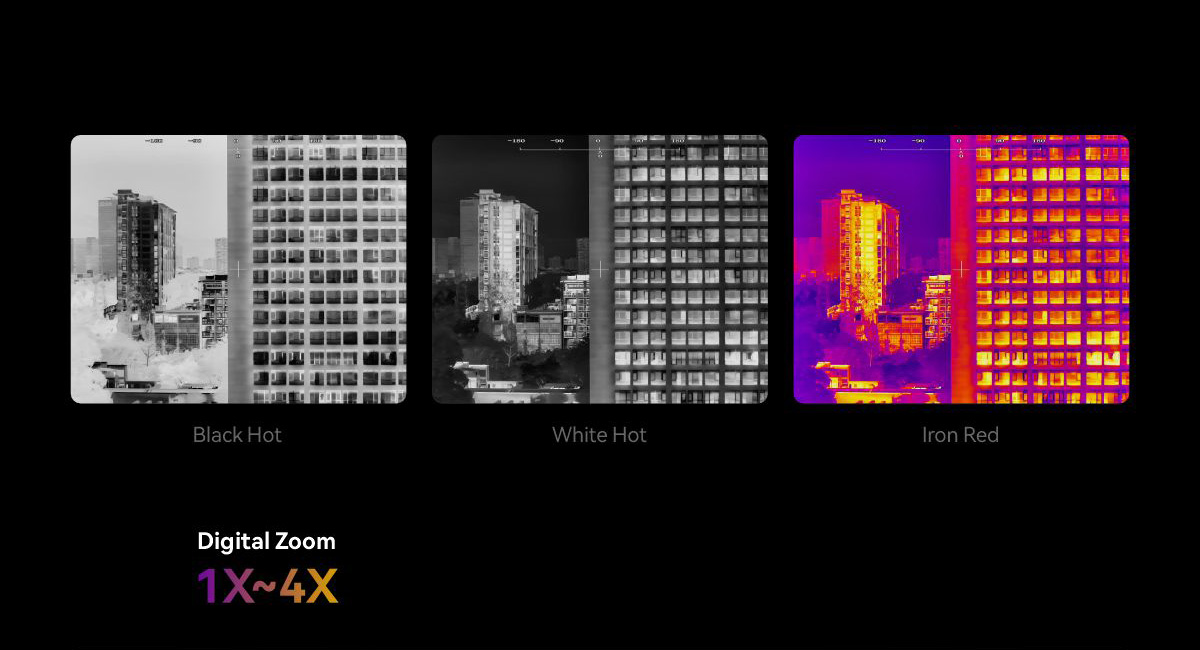

| Paleta de colores | Blanco, negro, pseudo color | |
| Zoom digital | 1x ~ 4x | |
| Tipo de termometría | No compatible | |

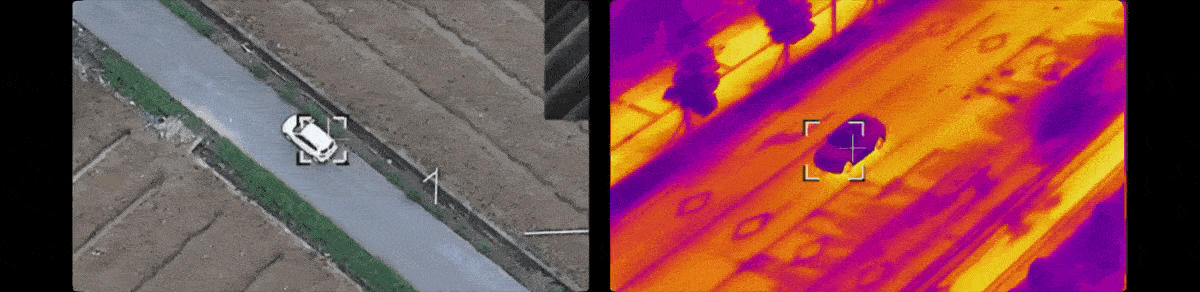

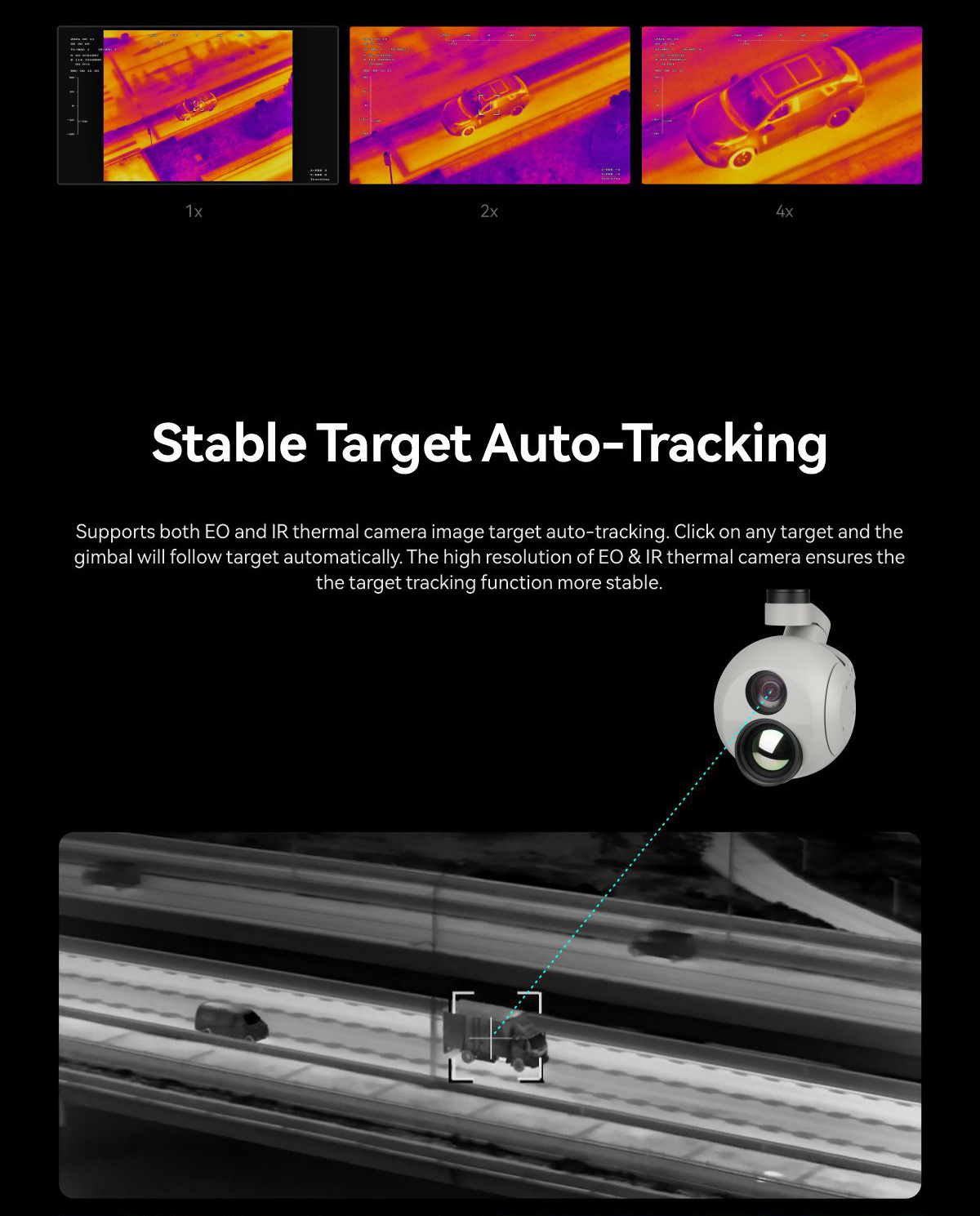

| Objeto de cámara EO/IR Seguimiento | ||
| Tasa de actualización del píxel de desviación | 50 Hz | |
| Retardo de salida del píxel de desviación | 5 ms | |
| Contraste mínimo del objeto | 5 % | |
| Relación señal/ruido | 4 | |
| Tamaño mínimo del objeto | 32 x 32 píxeles | |
| Tamaño máximo del objeto | 128 x 128 píxeles | |
| Velocidad de seguimiento | ±48 píxeles/fotograma | |
| Tiempo de memoria del objeto | 100 fotogramas (4 s) | |
| Valores de raíz cuadrada media del ruido de pulso en la posición del objeto |
< 0,5 píxeles | |
| Características | ||

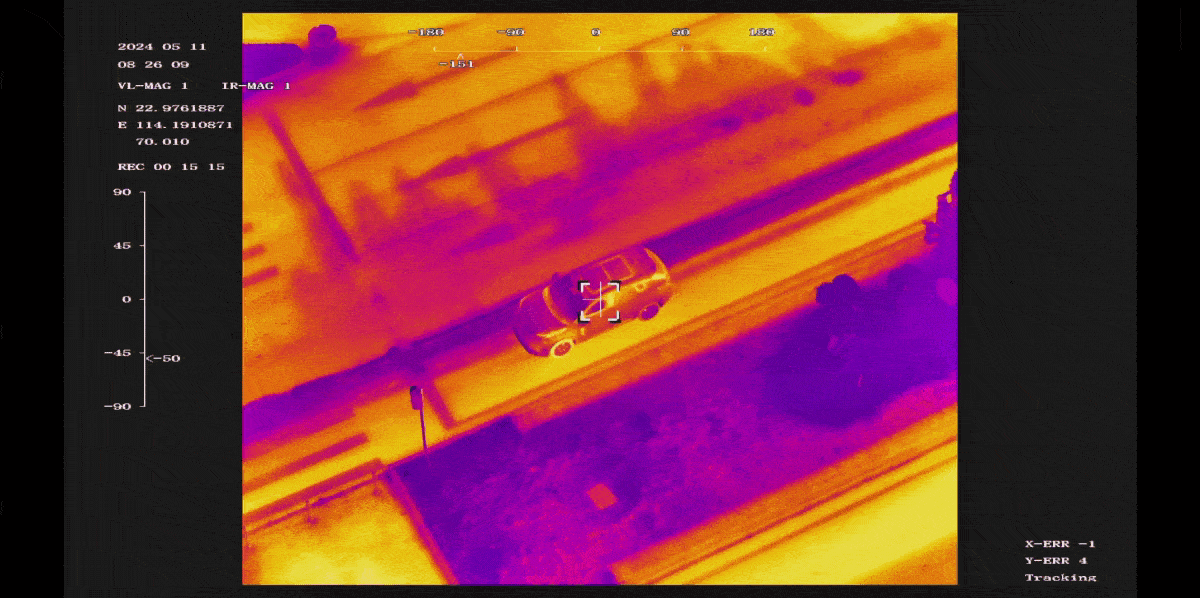

| OSD | Muestra el ángulo de guiñada y cabeceo del cardán, la ampliación, la duración de la grabación de la tarjeta, el GPS y la altitud de la aeronave, la fecha y | |
| Geoetiquetado | tDimis tiempo de posicionamiento y coordenadas GPS en la imagen exif | |
| Lectura de tarjetas en línea | Lectura de imágenes o vídeos mediante SMB / Lectura de imágenes o vídeos mediante HTTP | |

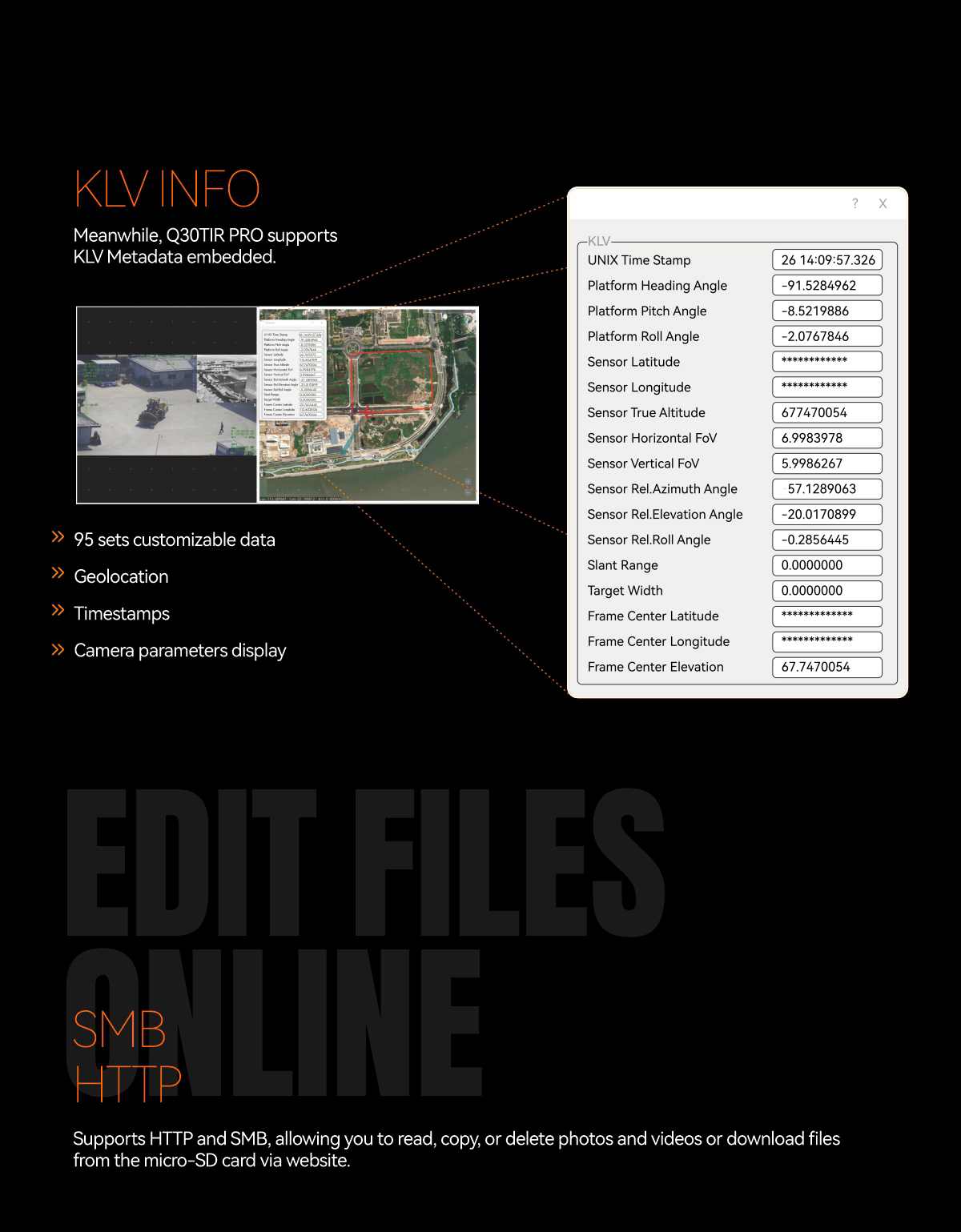

| KLV (UDP) | Grabación de tarjetas o reproducción de vídeo mediante Viewlink | |
| ArduPilot / PX4 | Compatibilidad (protocolo Mavlink) Opcional: compatible con la función Sígueme de Ardupilot |
|

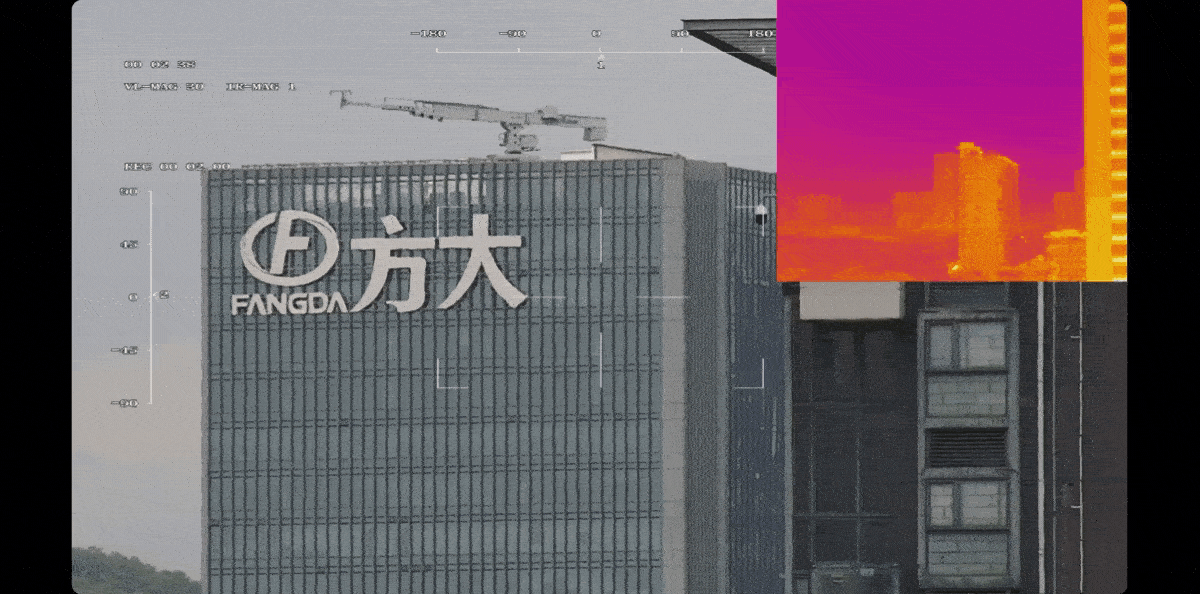

| Cosido de vídeo | EO+IR /IR+EO /EO /IR | |
| Salida de flujo de vídeo dual | No compatible (salida de dos flujos EO e IR) | |
| Información del embalaje | ||
| Peso neto | 1432±10 g (versión de ventana gráfica con ventana gráfica) | |

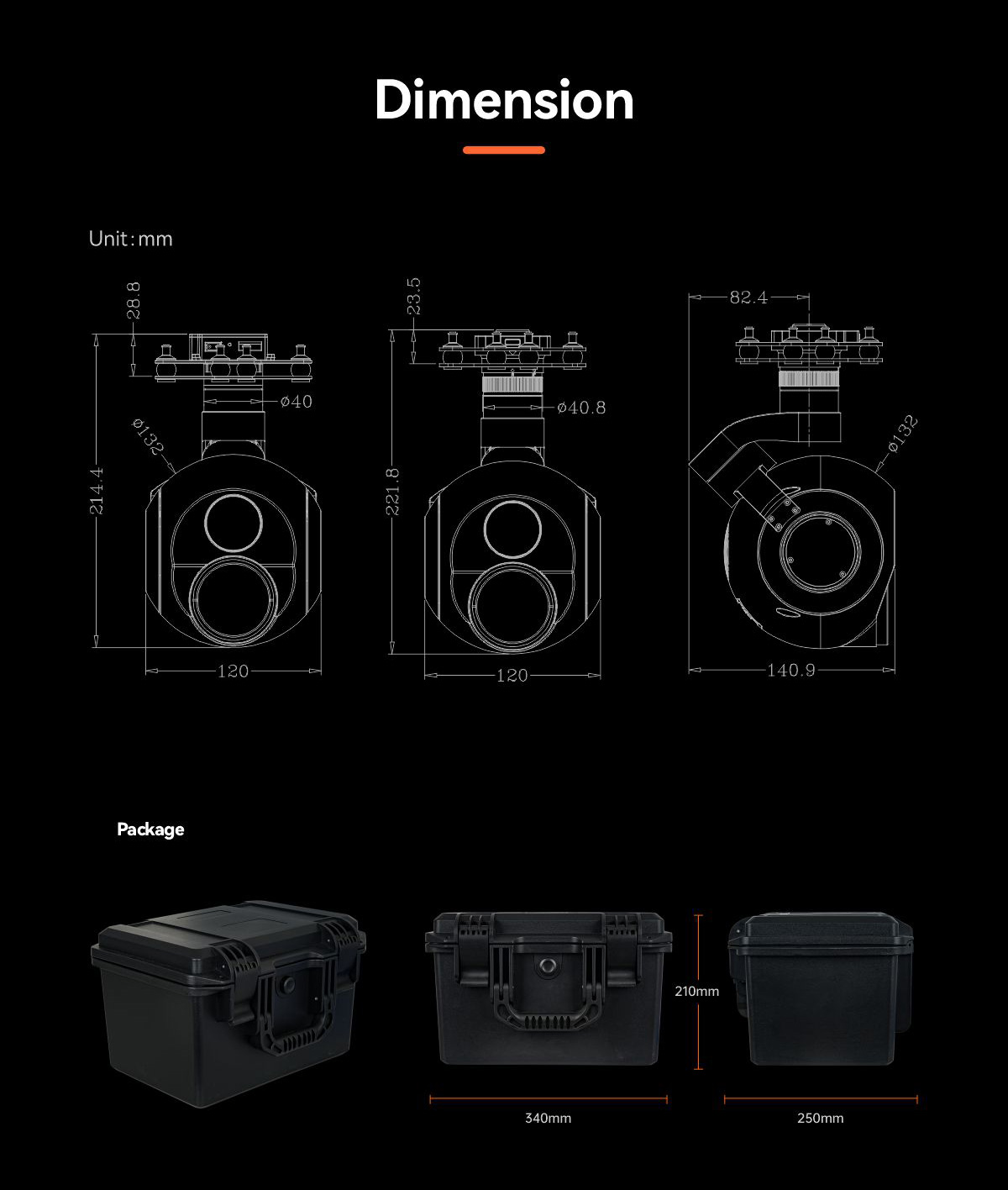

| Medidas del producto | 140,9 x 120 x 216,1 mm/140,9 x 120 x 221,8 mm (versión de ventana gráfica con ventana gráfica) Ventana gráfica) | |

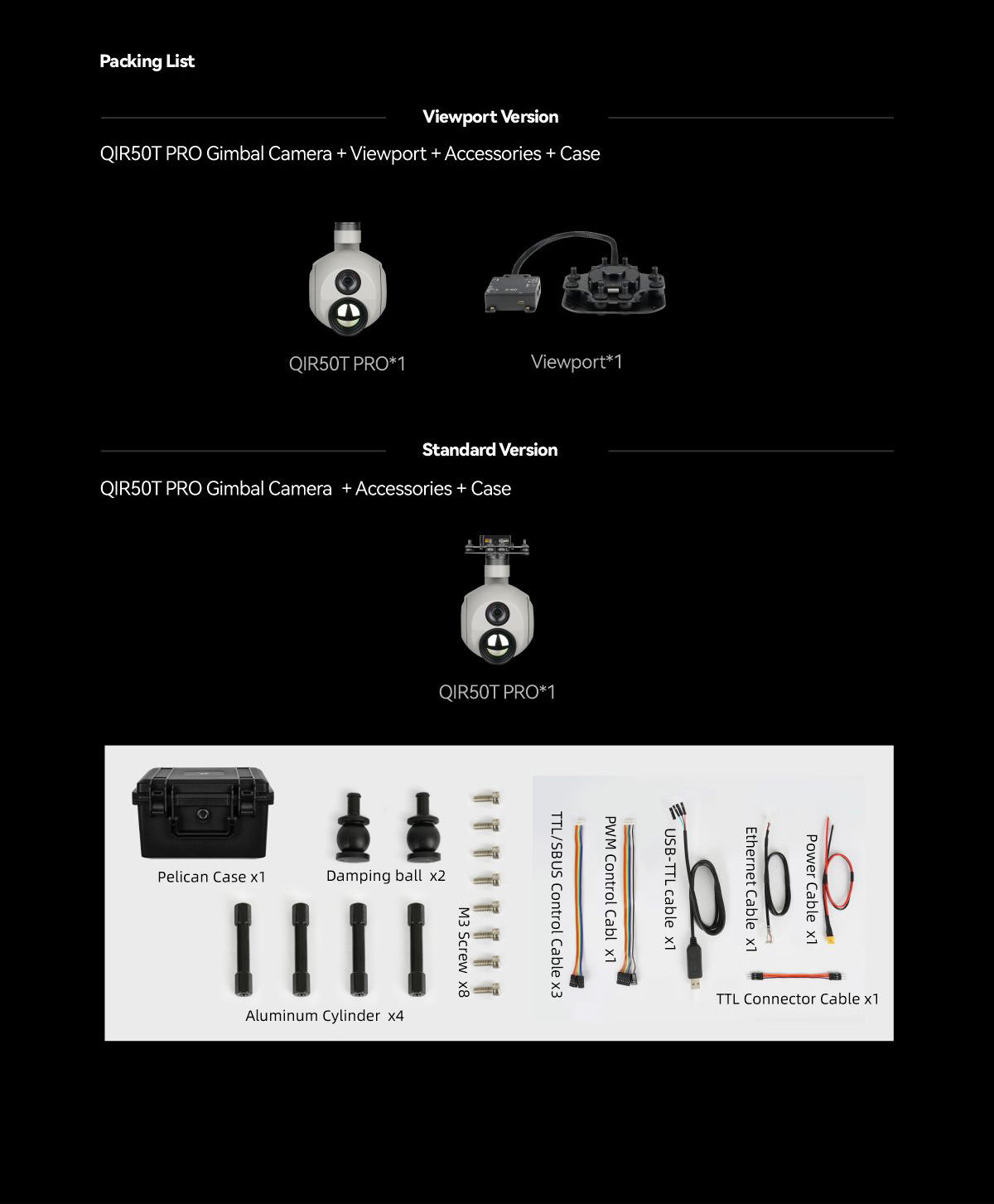

| Accesorios | 1 dispositivo de cámara con cardán, tornillos, cilindros de cobre, bolas de amortiguación, 1 cable USB a TTL / Caja de plástico de alta calidad con cojín de espuma |
|
| G.W. | 3159g | |
| Medidas del paquete | 350*300*250mm | |
Para obtener más detalles, visite Cámara térmica Q30TIR PRO 30x Starlight Night Vision 1280 IR Cámara de carga útil de seguimiento de sensor dual de alto nivel
-
