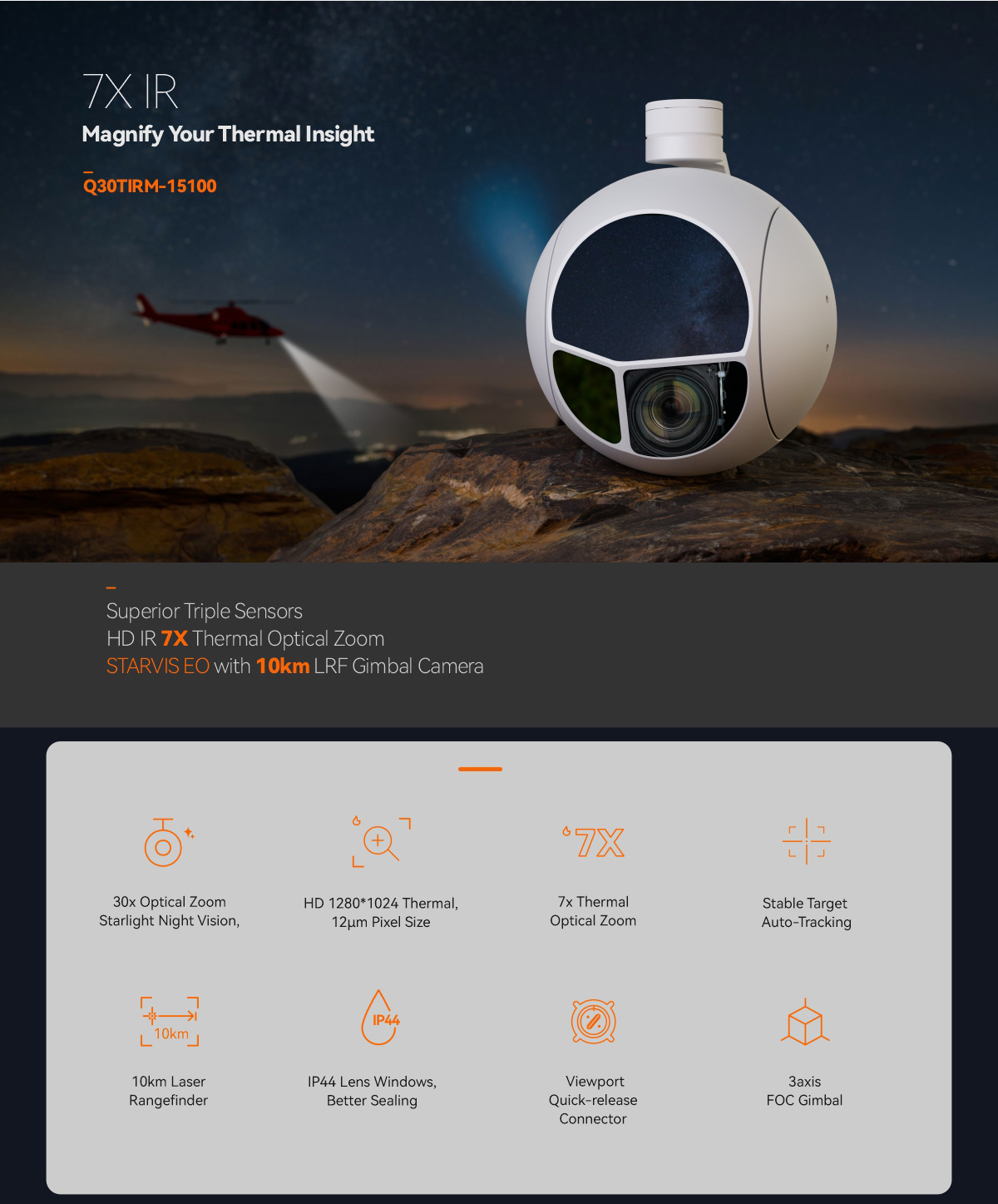

Introducción del producto
Especificación
Especificación del modelo Q30TIRM-15100
| Parámetros de hardware | |
| Voltaje de trabajo | 16V |
| Voltaje de entrada | 4S ~ 6S (14,8 V ~ 25,2 V) |
| Voltaje de salida | 5 V (conectar con PWM) |
| Corriente dinámica | 1000~1500 mA a 16 V |
| Consumo de energía | Promedio 16 W, máximo 24 W |
| Temperatura del ambiente de trabajo. | -20℃ ~ +50℃ |
| Salida (opcional) | IP (RTSP/UDP 720p/1080p 25 fps/30 fps H264/H265) / SDI (1080P 30 fps) |
| Almacenamiento local | Tarjeta TF (hasta 512G, clase 10, formato FAT32) |
| Formato de almacenamiento de imágenes en tarjeta TF | JPG(1920*1080) |
| Formato de almacenamiento de vídeo en tarjeta TF | MP4 (1080P 30 fps) |
| Método de control | PWM/TTL/S.BUS/TCP/UDP |

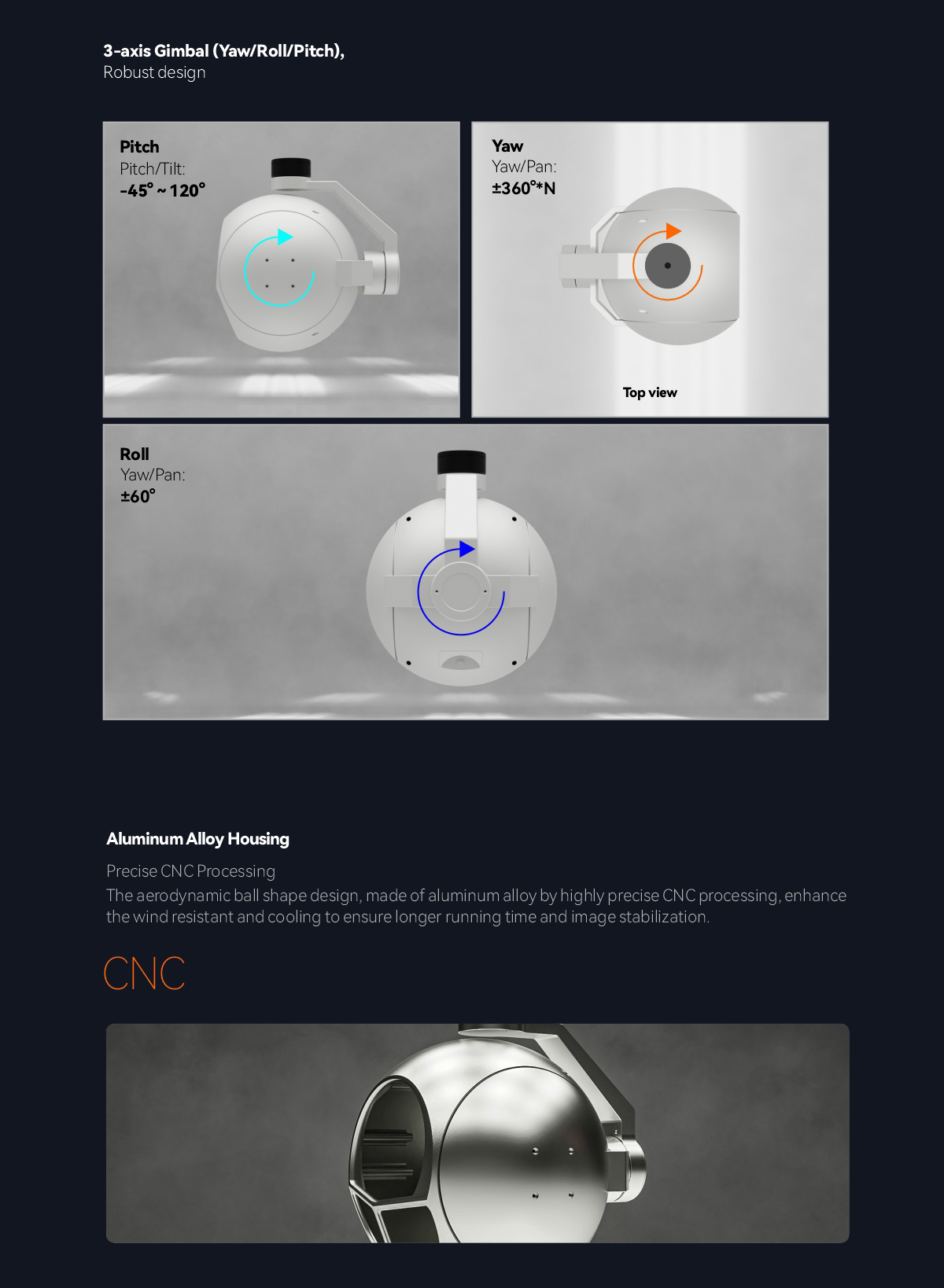

| Especificaciones del cardán | |
| Gama mecánica | Inclinación/cabeceo: -55°～105°, Balanceo: ±60°, Guiñada/Panorámica: ±360°*N |
| Rango controlable | Inclinación/cabeceo: -45°～100°, guiñada/panorámica: ±360°*N |
| Ángulo de vibración | Inclinación/balanceo/guiñada: ±0,02° |
| Una tecla para centrar | √ |
| Especificaciones de la cámara EO | |

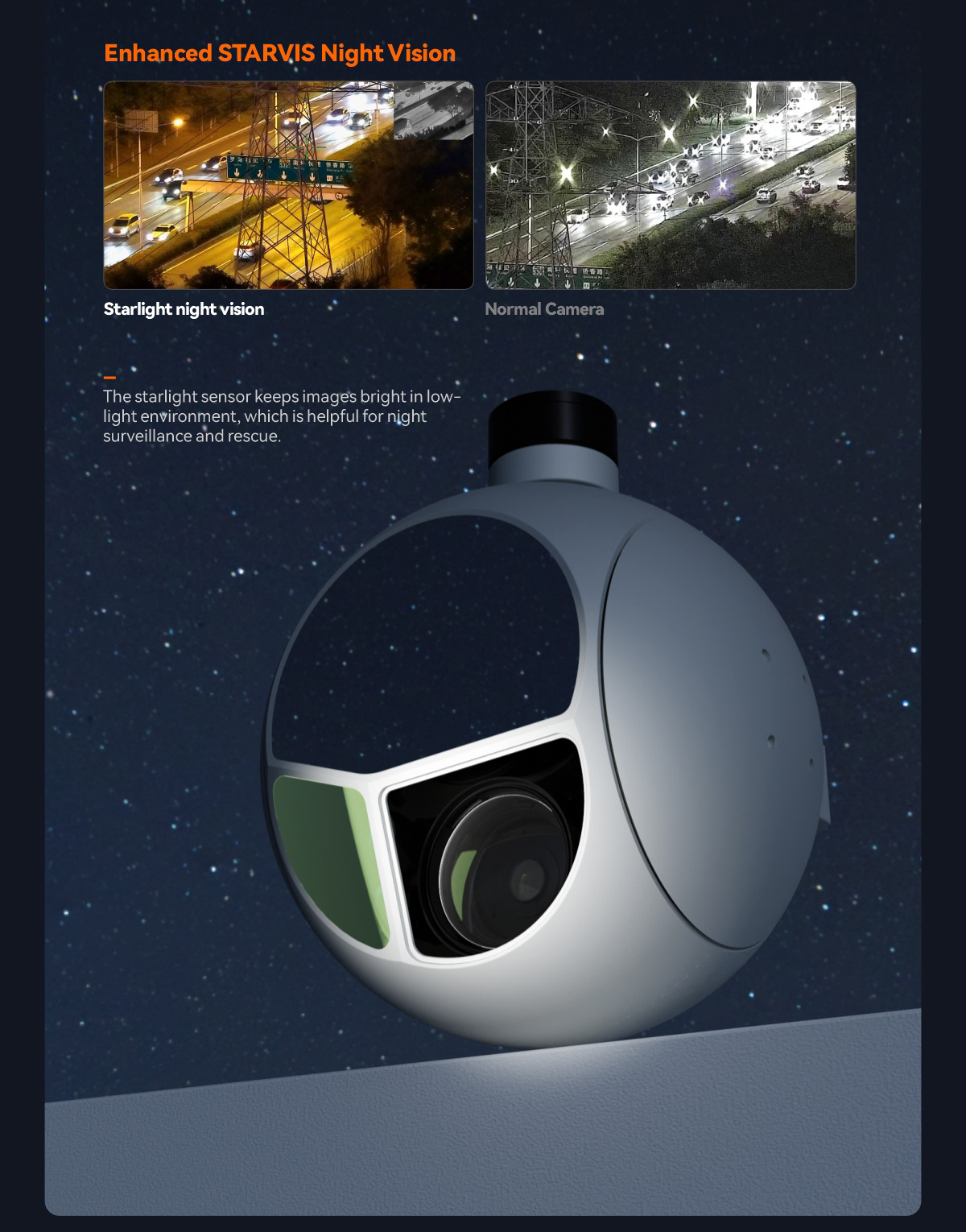

| Sensor de imagen | Sensor CMOS STARVIS tipo 1/1.8 |
| Calidad de imagen | 4,17 MP |
| Zoom óptico de la lente | 30x, f=6,5~162,5 mm, F1,6 a F4,8 |
| Zoom digital | 12x (máximo 432x con StableZoom) |
| Distancia mínima del objeto | 100 mm (extremo ancho), 1200 mm (extremo telescópico) |
| Ángulo de visión horizontal | 58,1°(extremo ancho) ~ 2,3°(extremo telescópico) |
| Imagen S/N | 50 dB (peso activado) |
| Iluminación mínima | En el caso de ICR-Off (Valor típico) 0,009 lx (1/30 s, 50 %, modo de alta sensibilidad activado) 0,09 lx (1/30 s, 50 %, modo de alta sensibilidad desactivado) 0,0012 lx (1/4 s, 1/3 s, 50 %, modo de alta sensibilidad activado) 0,012 lx (1/4 s, 1/3 s, 50 %, modo de alta sensibilidad desactivado) En el caso de ICR-On 0,00008 lx (1/30 s, 50 %, modo de alta sensibilidad activado) 0,00063 lx (1/30 s, 50 %, modo de alta sensibilidad desactivado) 0,000005 lx (1/4 s, 1/3 s, 30 %, modo de alta sensibilidad activado) |
| Modo de alta sensibilidad activado/desactivado | Apagado |
| Iluminación recomendada | 100 lx a 100.000 lx |
| Ganar | Automático/Manual (0 a 50,0 dB (0 a 28 pasos)) Límite de ganancia máxima (10,7 a 50,0 dB (pasos de 6 a 28)) |
| Balance de blancos | Automático, ATW, Interior, Exterior, Balance de blancos con una pulsación, Balance de blancos manual, Automático para exteriores, Lámpara de vapor de sodio (Fijo/Automático/Automático para exteriores) |
| Modo de amplio rango dinámico | Encendido/apagado |
| Velocidad de obturación | 1/1 seg a 1/10000 seg (22 pasos) |
| Compensación de luz de fondo activada/desactivada | Apagado |
| Activar/desactivar/mantener el estabilizador de imagen | Apagado |
| ICR encendido/apagado | Apagado |
| Reducción de ruido | Encendido/Apagado |
| Desempañar | Encendido/Apagado (bajo, medio, alto) |

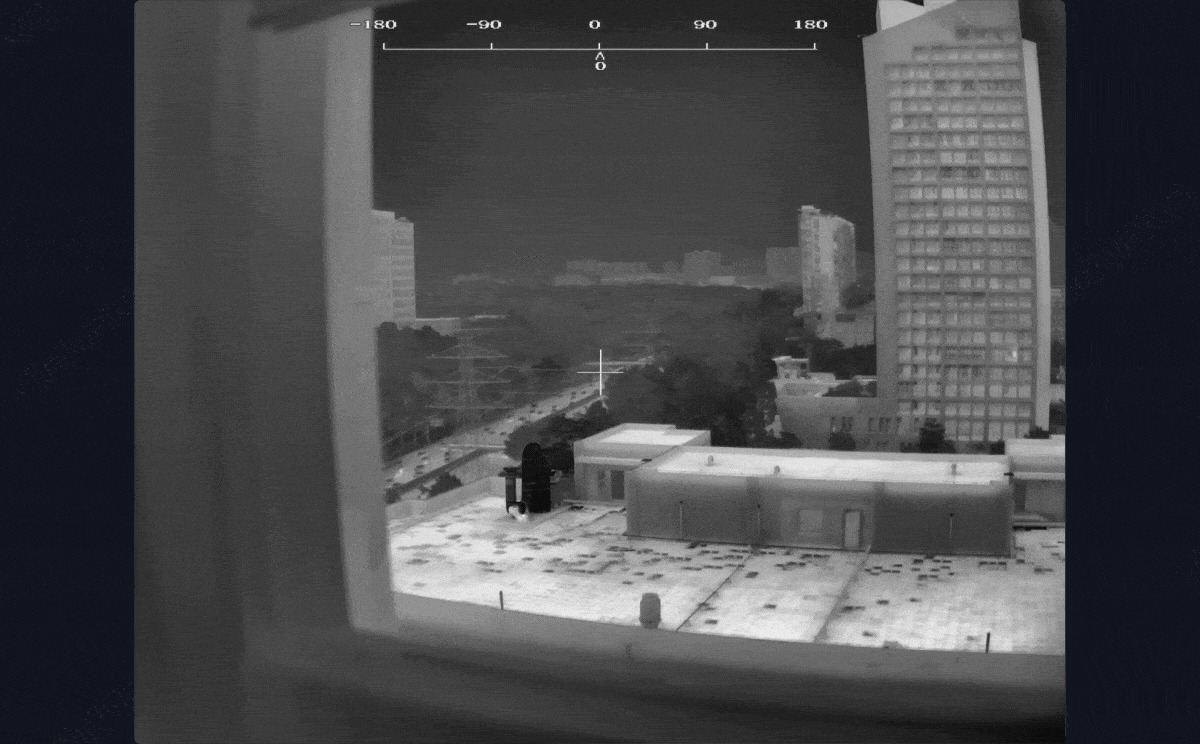

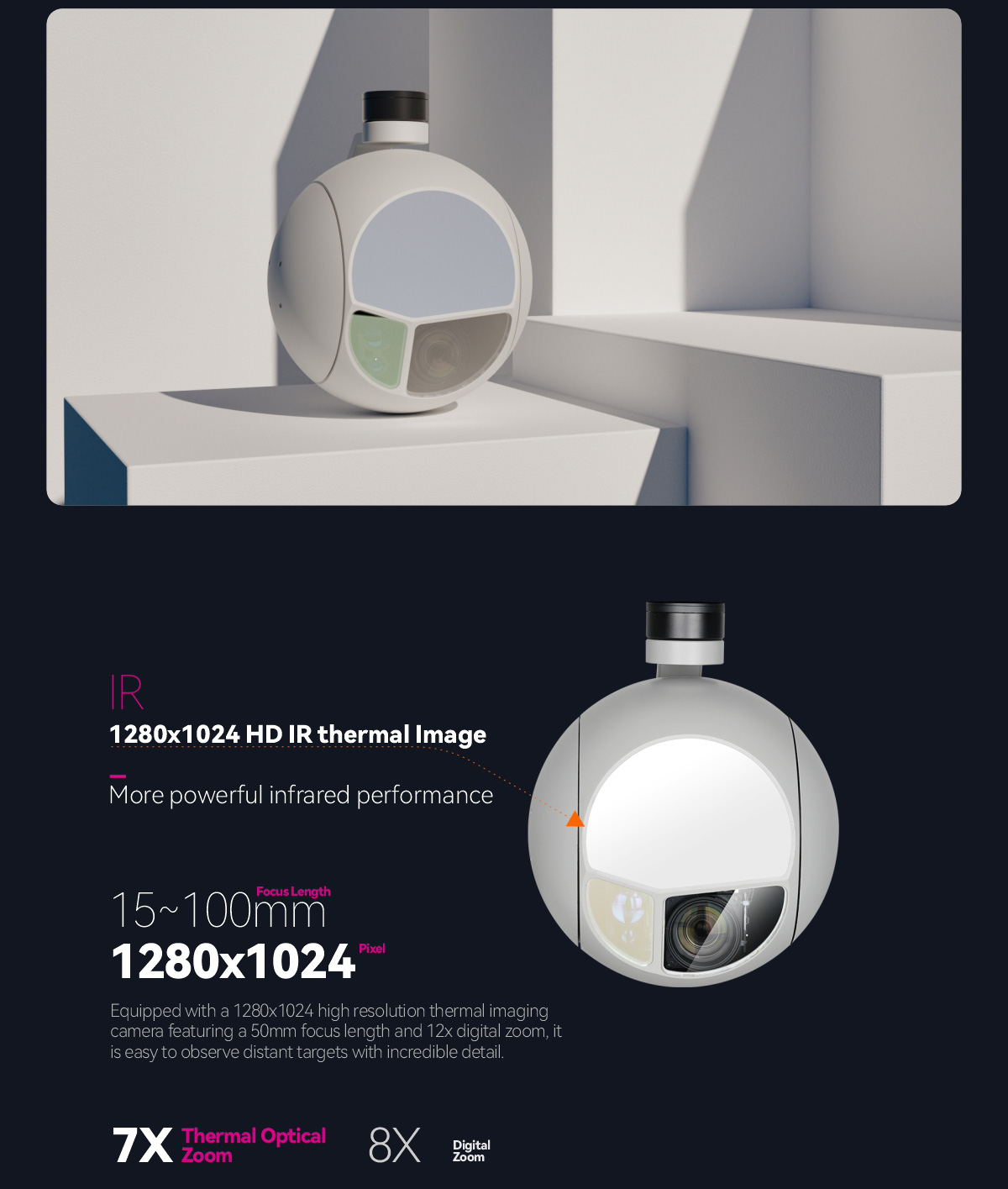

| Especificaciones de la cámara termográfica IR | |
| Longitud de enfoque | 15 ~ 100 mm |
| Campo de visión horizontal | 54,2°~8,8° |
| Campo de visión vertical | 44,5°~7,0° |

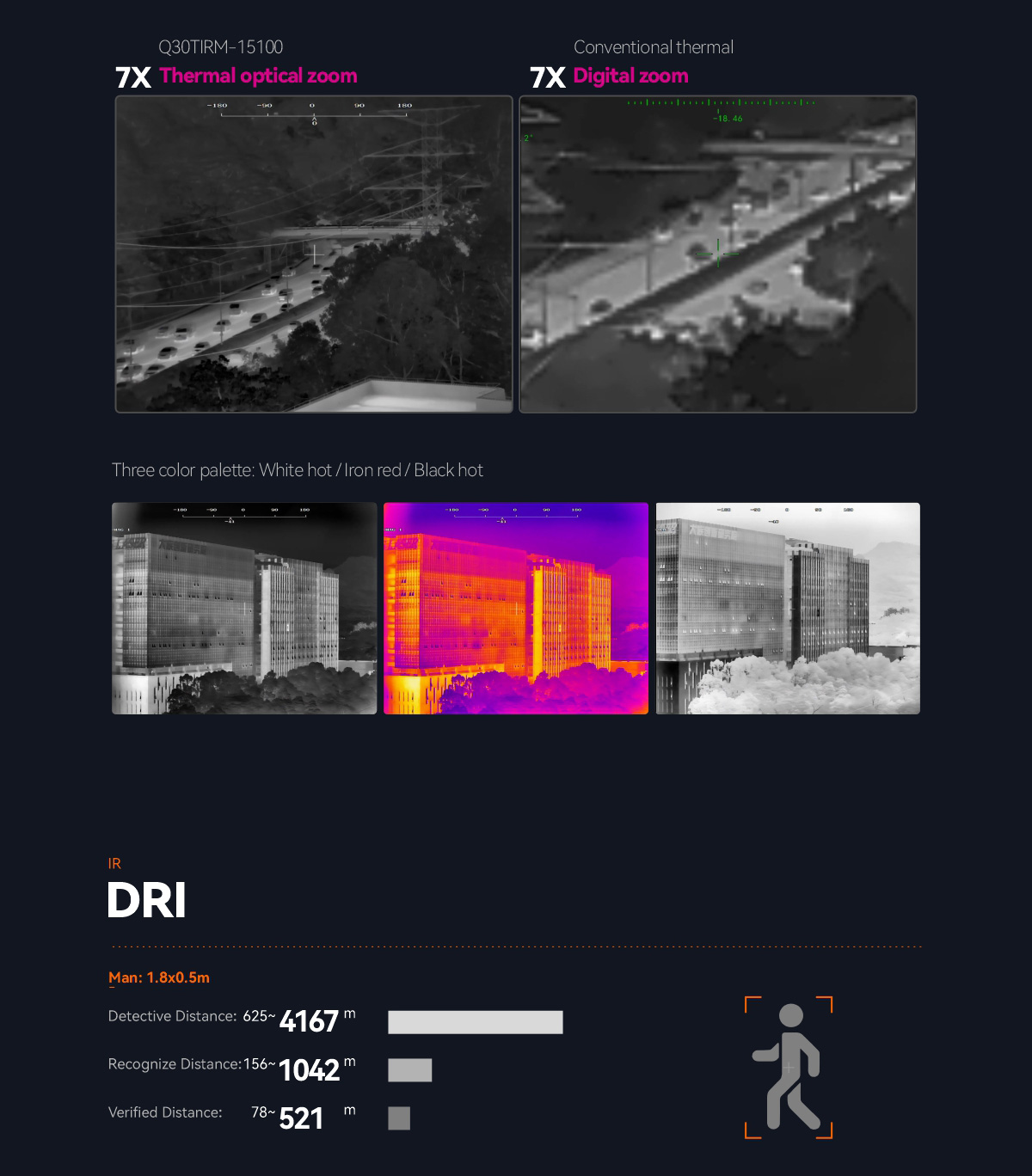

| Distancia de detección de 15 a 100 mm (hombre: 1,8 x 0,5 m) | 625~4167 metros |
| Distancia de reconocimiento de 15 a 100 mm (hombre: 1,8 x 0,5 m) | 156~1042 metros |
| Distancia verificada de 15 a 100 mm (hombre: 1,8 x 0,5 m) | 78~521 metros |

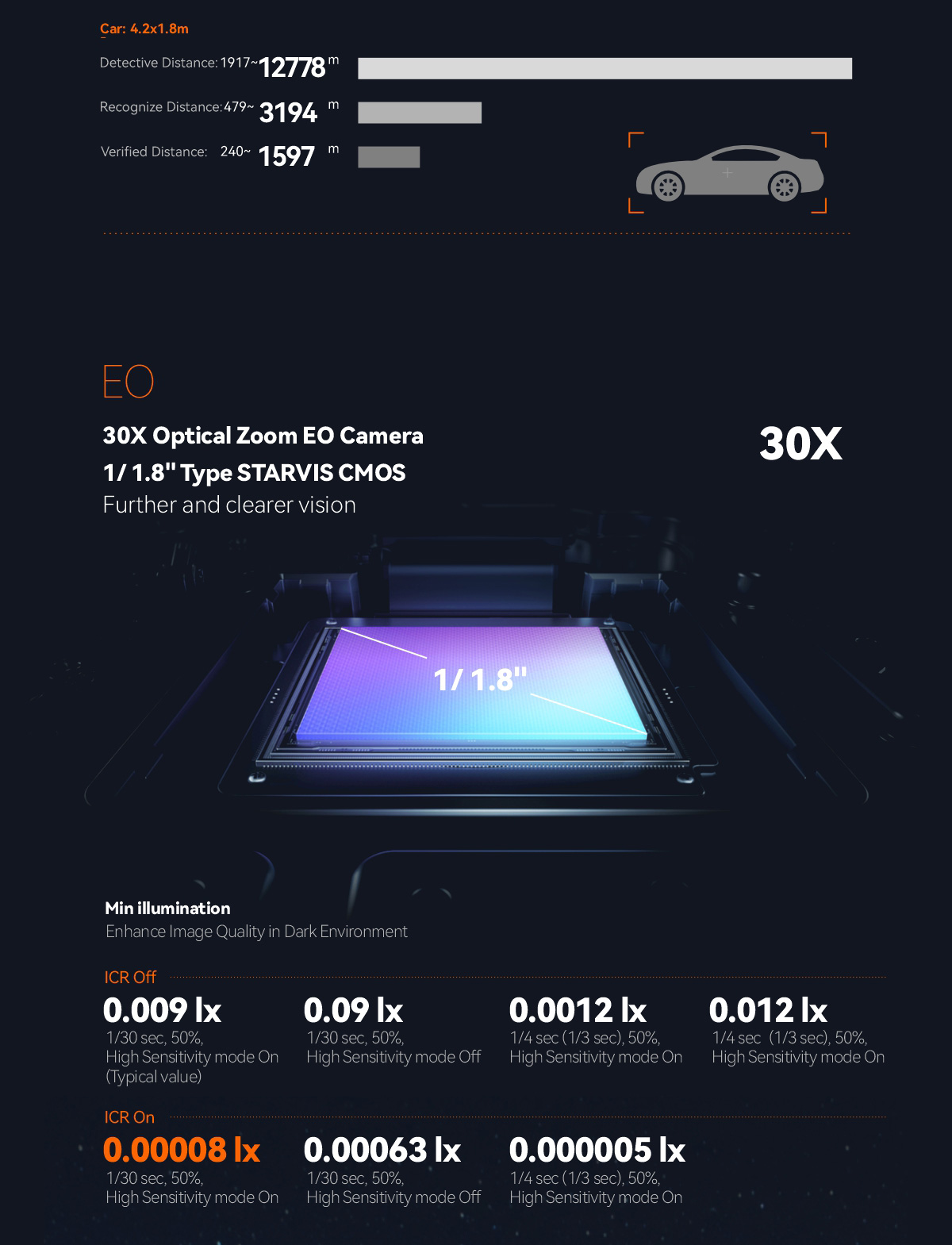

| Distancia de detección de 15 a 100 mm (automóvil: 4,2 x 1,8 m) | 1917~12778 metros |
| Distancia de reconocimiento de 15 a 100 mm (automóvil: 4,2 x 1,8 m) | 479~3194 metros |
| Distancia verificada de 15 a 100 mm (automóvil: 4,2 x 1,8 m) | 240~1597 metros |
| Modo de trabajo | Cámara termográfica de onda larga VOx sin refrigeración (8 μm ~ 14 μm) |
| Píxel detector | 1280*1024 |
| Tamaño del píxel | 12 µm |
| Método de enfoque | Lente principal atérmica |
| NETO | ≤40mK@25℃,F#1.0 |
| Paleta de colores | Blanco candente, negro candente, pseudo color |
| Zoom digital | 1x ~ 8x |

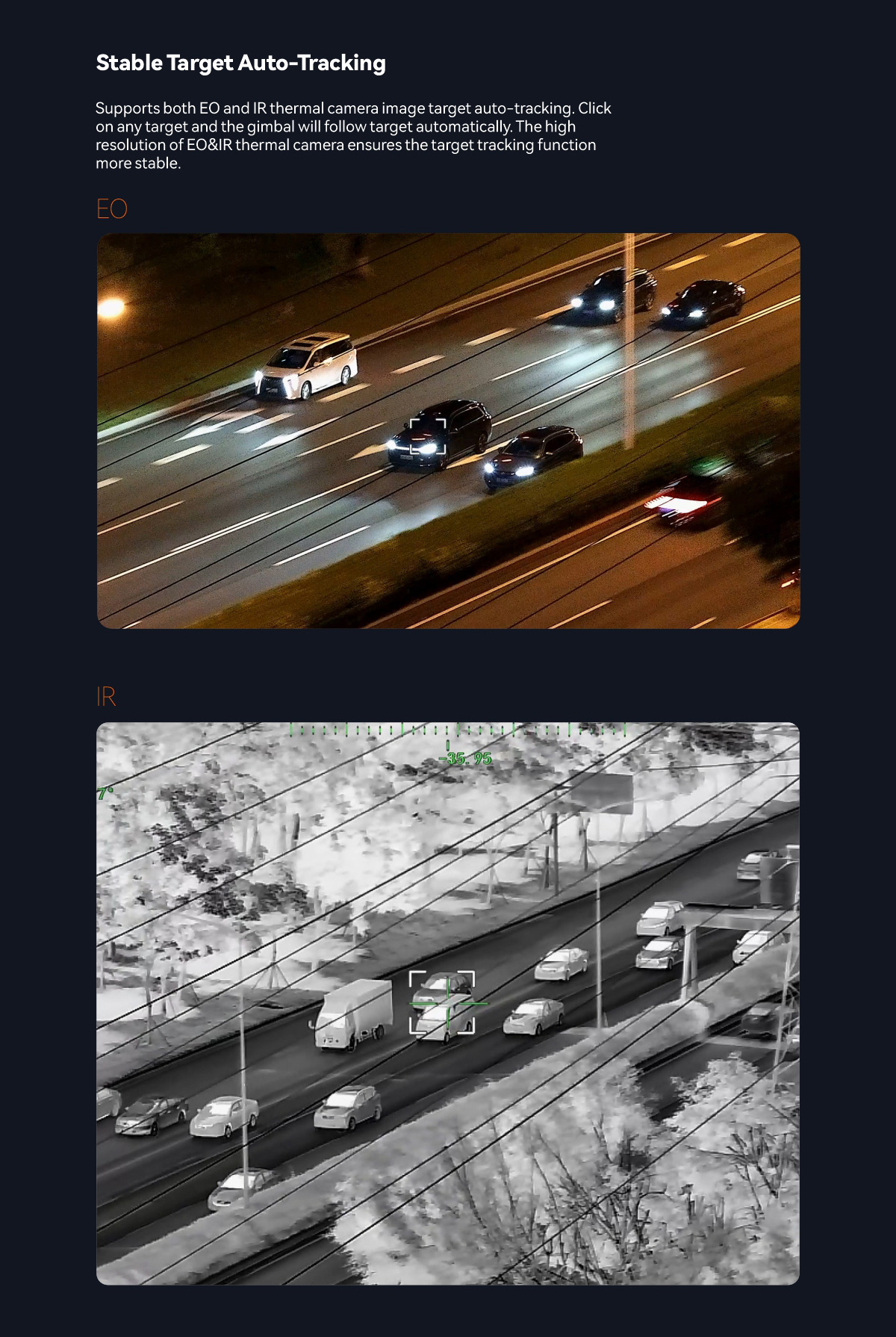

| Seguimiento de objetos con cámara EO/IR | |
| Tasa de actualización de la desviación de píxeles | 50 Hz |
| Retardo de salida del píxel de desviación | 5 ms |
| Contraste mínimo de objetos | 5% |
| relación señal/ruido | 4 |
| Tamaño mínimo del objeto | 32*32 píxeles |
| Tamaño máximo del objeto | 128*128 píxeles |
| Velocidad de seguimiento | ±48 píxeles por fotograma |
| Tiempo de memoria del objeto | 100 fotogramas (4 s) |
| Los valores de raíz cuadrada media del ruido del pulso en la posición del objeto | < 0,5 píxeles |

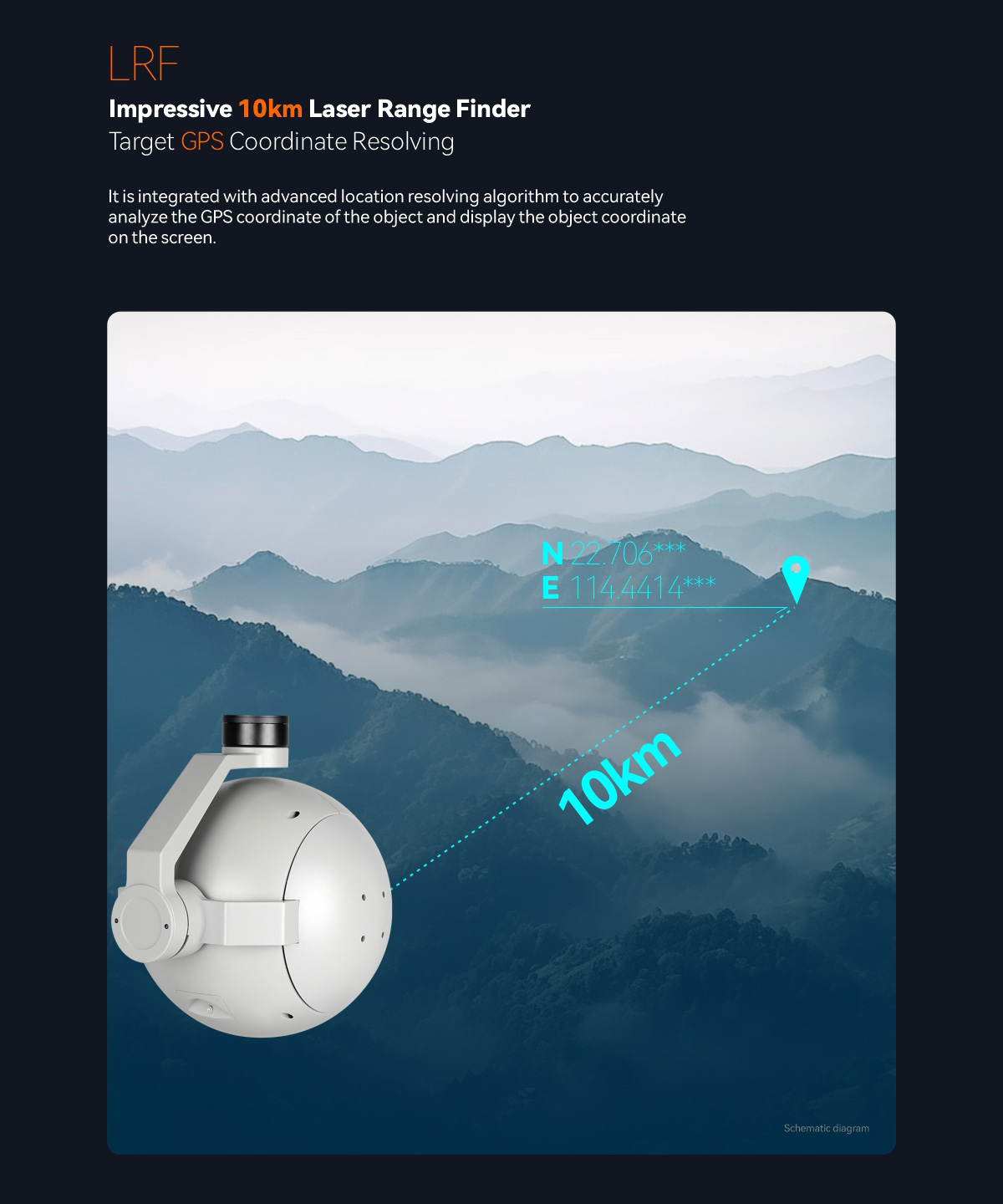

| Telémetro láser | |
| Rango | 10 km para un objetivo grande (por ejemplo, un edificio) ≥6km para coche (2,3m×2,3m) ≥2,5 km para personas (1,75 m x 0,75 m) (Basado en valor típico: Visibilidad LOS: ≥10km Tasa de reflexión difusa: ≥0,3 Humildad: ≤80%) |
| Exactitud | ≤2m (RMS) |
| Rayo de luz | Láser de pulso de 1535±5 nm |
| Angulo divergente | ≤0,5 mrad |
| Frecuencia de pulso láser | 1 ~ 10 Hz |
| Rango de medición mínimo | ≤30m |
| Resolución de ubicación | Latitud y longitud del objetivo |
| Buscador de rango | Mida la distancia entre el objeto en el centro de la pantalla y el telémetro láser. |
| Características | |
| OSD | Muestra el ángulo de inclinación y guiñada del cardán, la ampliación, el valor de medición, la duración de la grabación de la tarjeta, el GPS y la altitud de la aeronave o el GPS y la altitud del punto de medición de destino (elige uno de ellos y el GPS y la altitud del punto de medición de destino), la fecha y la hora |
| Geoetiquetado | Mostrar la hora y las coordenadas GPS en la imagen exif |
| Lectura de cartas en línea | SMB lee imágenes o vídeos / HTTP lee imágenes o vídeos |
| KLV (UDP) | Grabación de tarjeta o reproducción de video Viewlink |

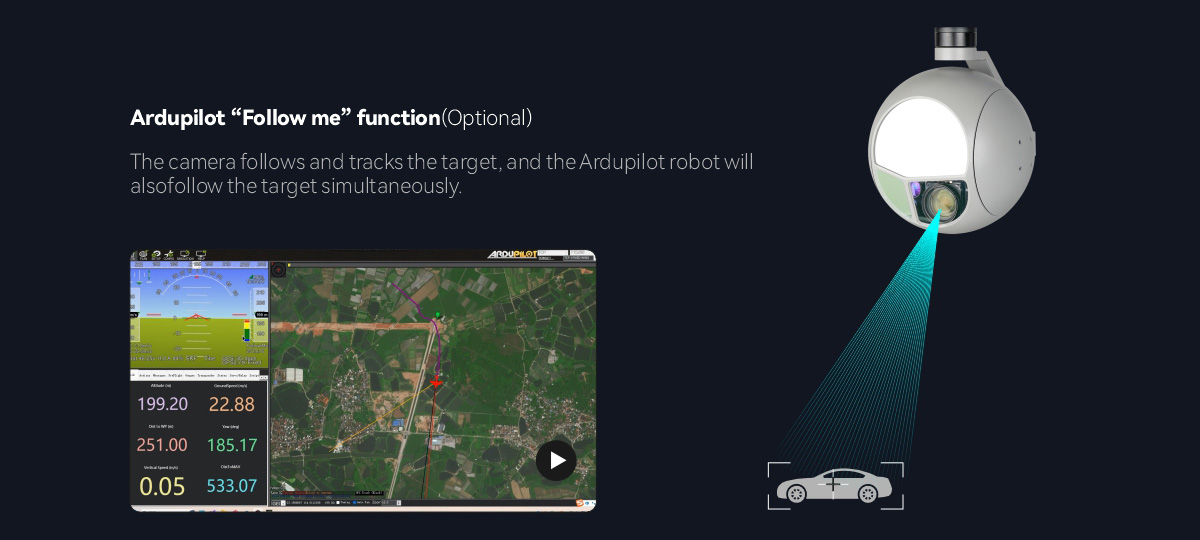

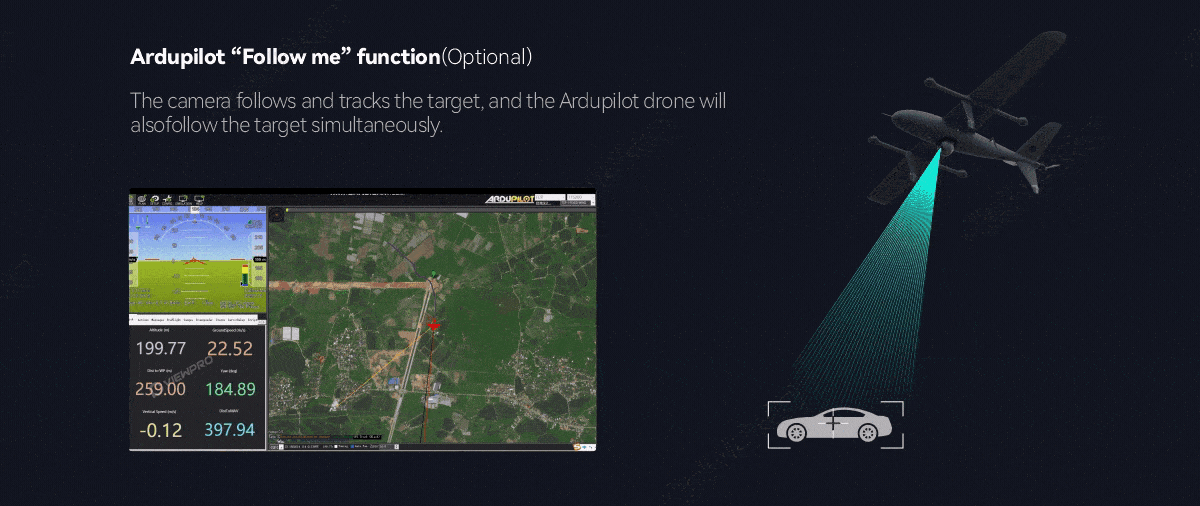

| ArduPilot / PX4 | Soporte (protocolo Mavlink) Opcional: Admite la función Sígueme de Ardupilot |
| Conmutación de vídeo | EO+IR /IR+EO /EO /IR |
| Salida de transmisión de video dual | No compatible (salida de dos flujos EO e IR) |
| Información de embalaje | |
| NOROESTE. | 5370±20 g (versión con ventana gráfica) |

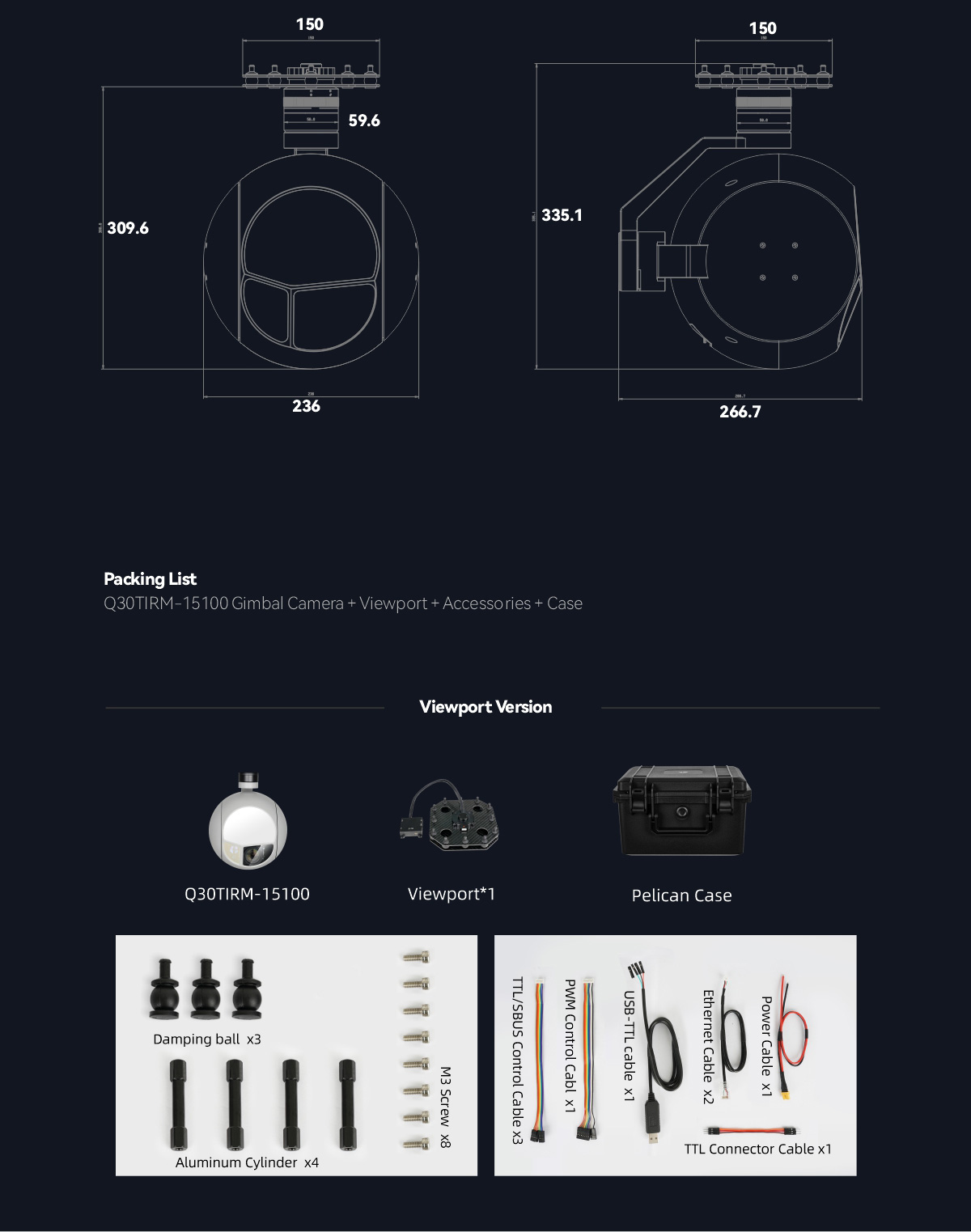

| Medida del producto | 266,7 x 236 x 335,1 mm (versión con ventana gráfica) |
| Accesorios | Dispositivo de cámara con cardán de 1 pieza, tornillos, cilindros de cobre, bolas de amortiguación, placas de amortiguación, 1 cable USB a TTL / Caja de plástico de alta calidad con cojín de espuma |
