Introducción del producto
Especificación
Especificación Q40TIRM-HD
| Parámetros de hardware | |
| Voltaje de trabajo | 16 V |
| Voltaje de entrada | 4 S ~ 6 S (14,8 V ~ 25,2 V) |
| Voltaje de salida | 5 V (conectar con PWM) |
| Corriente dinámica | 800 ~ 1500 mA a 16 V |
| Consumo de energía | Promedio 12,8 W, máx. 24 W |
| Temperatura del entorno de trabajo | -20 ℃ ~ +50 ℃ |
| Salida (opcional) | IP (RTSP/UDP 720p/1080p 25 fps/30 fps H264/H265) / SDI (1080P 30 fps) |
| Almacenamiento local | Tarjeta TF (hasta 512G, clase 10, formato FAT32) |
| Formato de almacenamiento de imágenes en tarjeta TF | JPG(1920*1080) |
| Formato de almacenamiento de video en tarjeta TF | MP4(1080P 30 fps) |
| Método de control | PWM/TTL/S.BUS/TCP/UDP |

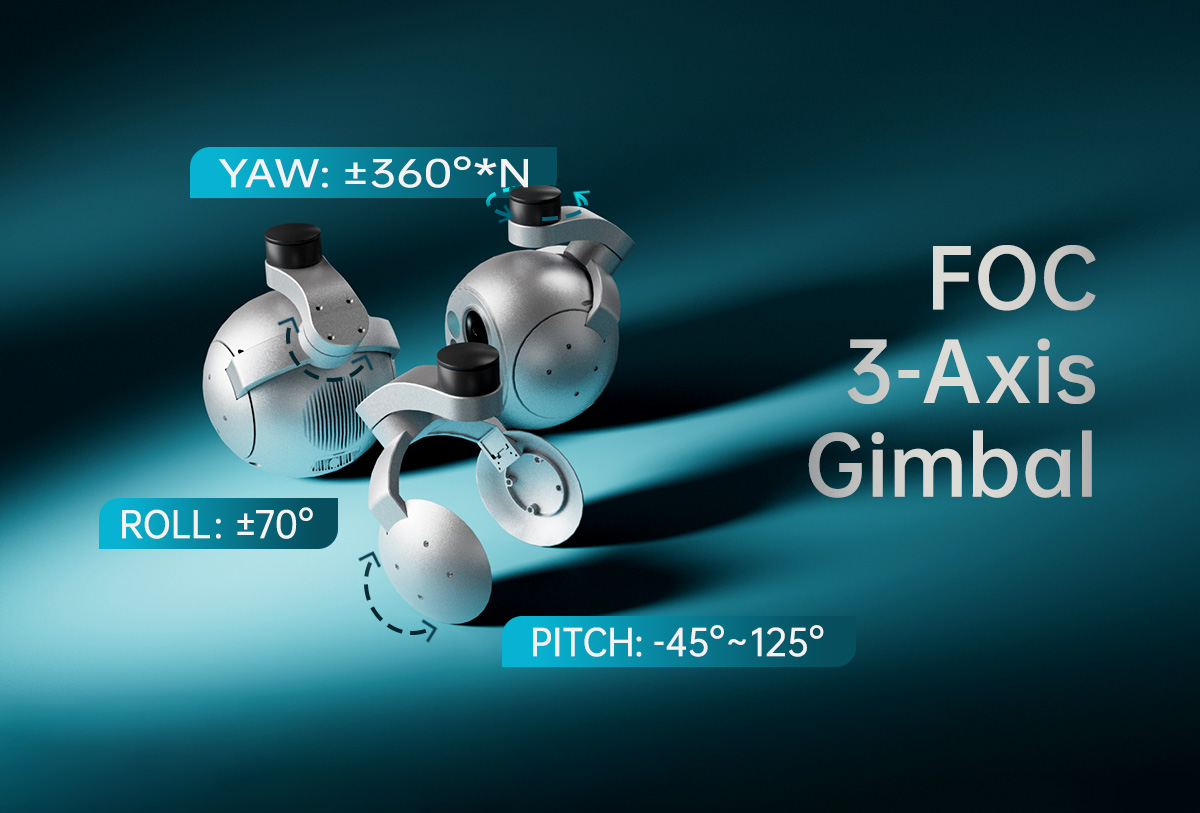

| Especificaciones del cardán | |
| Rango mecánico | Inclinación: -60°(arriba)～130°(abajo), Balanceo: ±70°, Giro/panorámica: ±360°*N |
| Rango controlable | Inclinación/cabeceo: -45°～125°, Giro/Panorámica: ±360°*N |
| Ángulo de vibración | Inclinación/balanceo/giro: ±0,02° |
| Una tecla para centrar | √ |

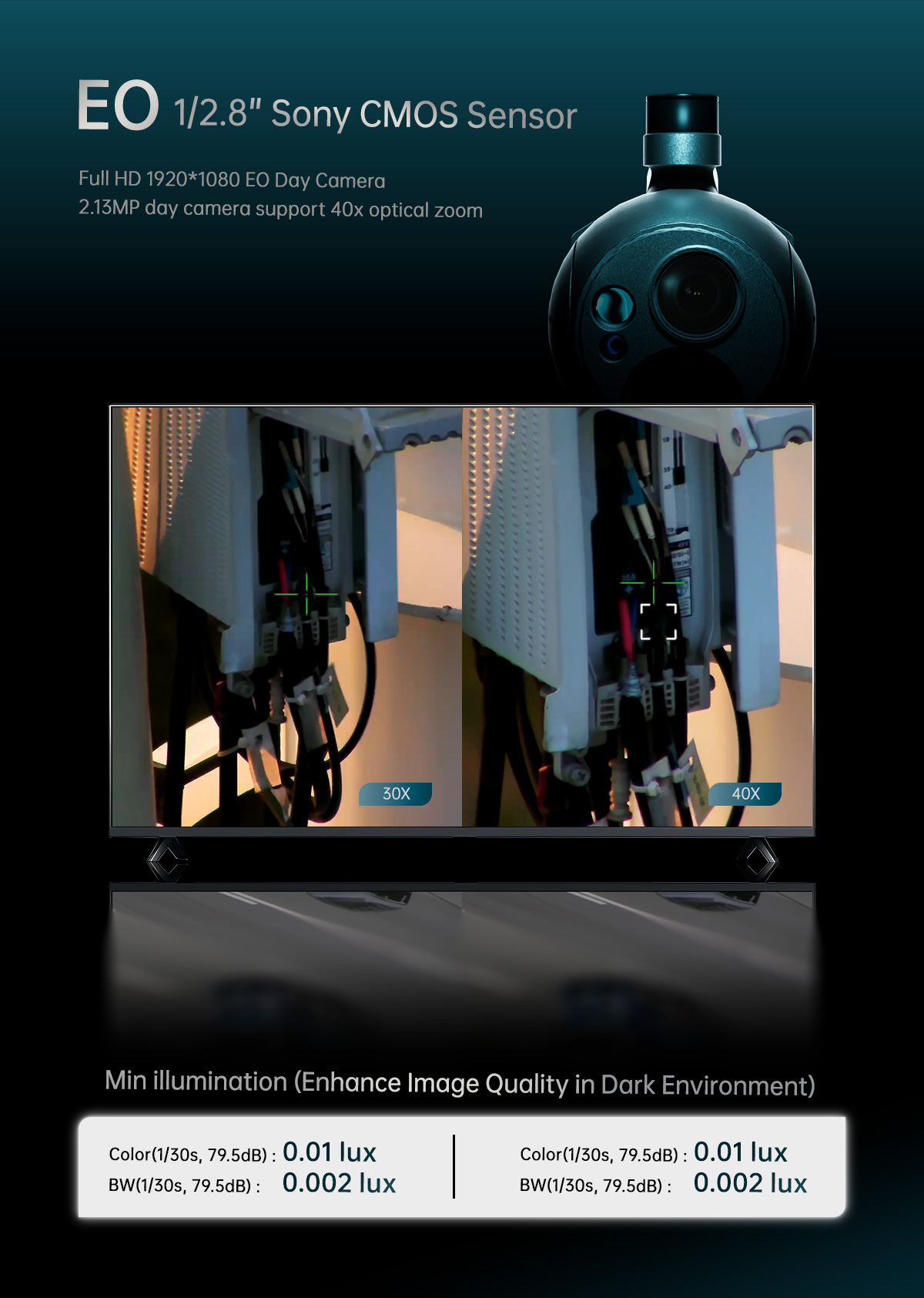

| Especificaciones de la cámara EO | |
| Sensor de imagen | Sensor CMOS Sony de 1/2,8" |
| Calidad de imagen | Full HD 1080 (1920*1080) |
| Píxeles efectivos | 2,13 MP |
| Zoom óptico del objetivo | 40x, F=4,25~170 mm |
| Zoom digital | Desactivado/MÁX. x2 ~ x32 |
| Distancia mínima al objeto | 0,1/1,5/1,5 3,0 / 5,0 / 10,0 m |
| Ángulo de visión (D, H, V) | Gran angular: 73,80° / 66,35° / 39,98° |
| Teleobjetivo: 2,16° / 1,90° / 1,11° | |
| Modo AF | Automático / Una pulsación / Manual |
| Iris | Cerrado ~ F1.6 |
| Velocidad de obturación | 1/1 ~ 1/30 000 s |
| Sistema de sincronización | Interno |
| Relación señal/ruido | Más de 50 dB |
| Iluminación mínima | Color (1/30 s, 79,5 dB): 0,01 lux, BW (1/30 s, 79,5 dB): 0,002 lux |
| DSS de color (1/1 s, 79,5 dB): 0,001 lux, DSS de BW (1/1 s, 79,5 dB): 0,0002 lux | |
| Control de exposición | Automático/Prioridad de iris/Prioridad de obturador/Manual |
| Control de ganancia (AGC) | De 0 a 10 pasos |
| Balance de blancos | Automático/Una pulsación/Manual/Interior/Exterior |
| Luz de fondo | Apagado/BLC/HLC/WDR |
| Desempañador | Apagado/Manual/Automático |

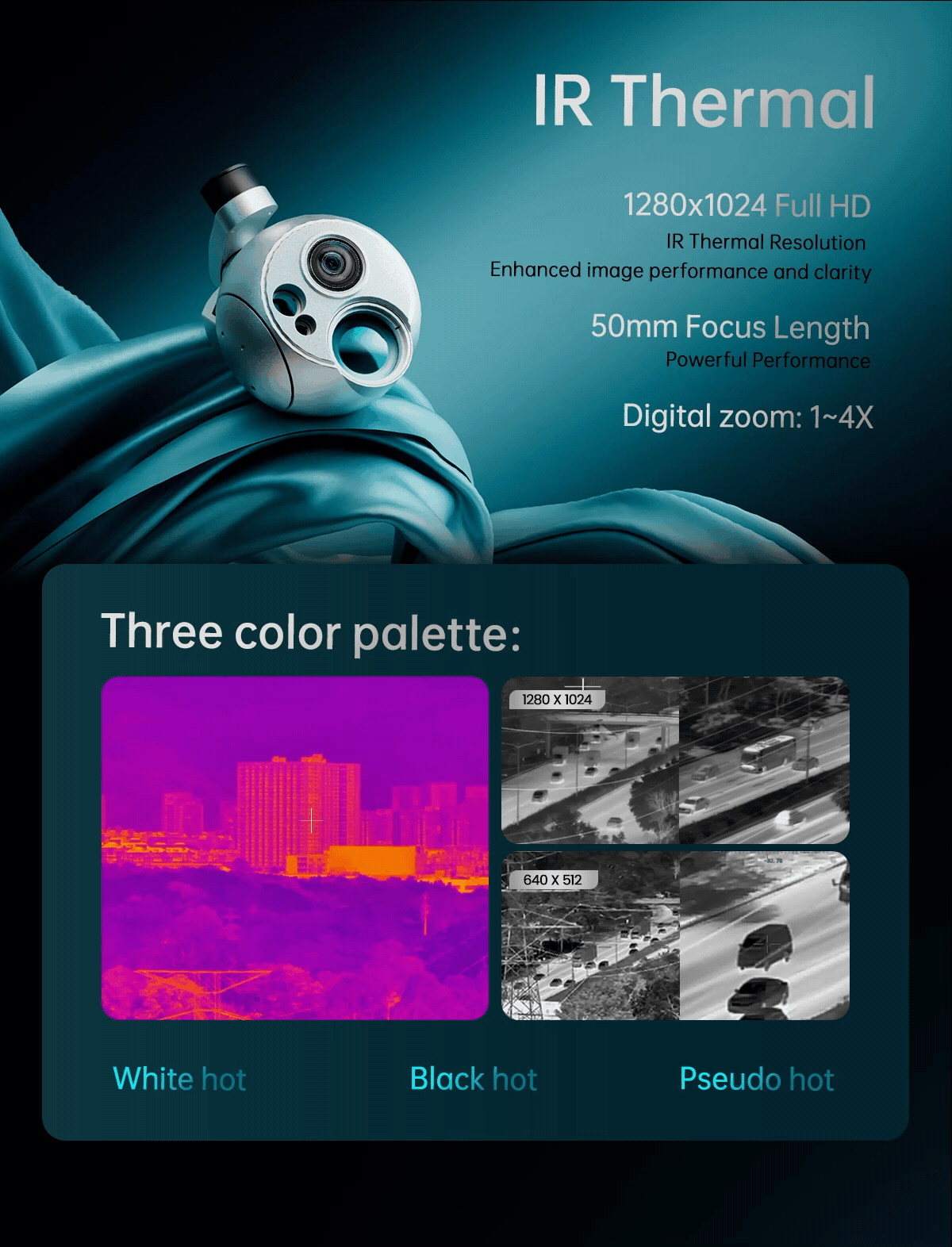

| Especificaciones de la cámara termográfica IR | |
| Enfoque Longitud | 50 mm |
| Campo de visión horizontal | 17,5° |
| Campo de visión vertical | 14,0° |
| Distancia de detección (hombre: 1,8 x 0,5 m) | 2083 metros |
| Distancia de reconocimiento (hombre: 1,8 x 0,5 m) | 521 metros |
| Distancia verificada (hombre: 1,8 x 0,5 m) | 260 metros |
| Distancia de detección (automóvil: 4,2 x 1,8 m) | 6389 metros |
| Distancia de reconocimiento (automóvil: 4,2 x 1,8 m) | 1597 metros |
| Distancia verificada (automóvil: 4,2 x 1,8 m) | 799 metros |
| Modo de trabajo | Cámara termográfica de onda larga no refrigerada (8µm~14µm) |
| Píxeles del detector | 1280*1024 |
| Tamaño de píxel | 12µm |
| Método de enfoque | Lente principal atérmica |
| NETD | ≤40mK a 25℃,F #1.0 |
| MRTD | ≤400mK a 25℃,F #1.0 |
| Obturador | Obturador biestable |
| Paleta de colores | Blanco, negro, pseudo color |
| Zoom digital | 1x ~ 4x |
| Tipo de termometría | No compatible |
| Objeto de cámara EO/IR Seguimiento | |
| Tasa de actualización del píxel de desviación | 50 Hz |
| Retardo de salida del píxel de desviación | 5 ms |
| Contraste mínimo del objeto | 5 % |
| Relación señal/ruido | 4 |
| Tamaño mínimo del objeto | 32 x 32 píxeles |
| Tamaño máximo del objeto | 128 x 128 píxeles |
| Velocidad de seguimiento | ±48 píxeles/fotograma |
| Tiempo de memoria del objeto | 100 fotogramas (4 s) |
| Valores de raíz cuadrada media del ruido de pulso en la posición del objeto | < 0,5 píxeles |

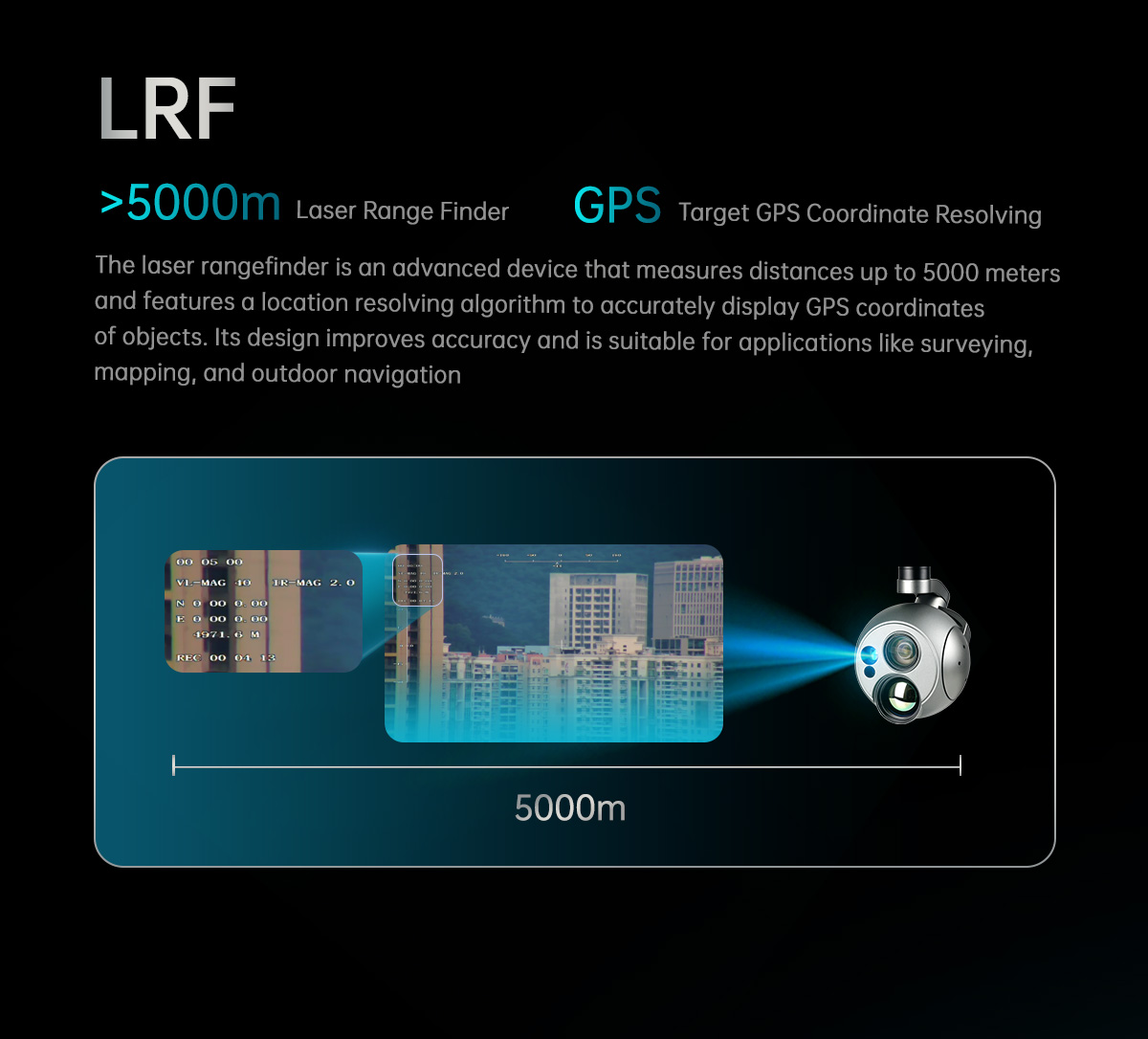

| Telémetro láser IR | |
| Capacidad de medición | ≥5 km para objetivos grandes (p. ej., edificios) ≥3 km para automóviles（2,3 m×2,3 m） ≥1,5 km para personas（1,75 m×0,75 m） (Basado en valor típico: Visibilidad LOS: ≥8 km Tasa de reflexión difusa: ≥0,3 Humildad: ≤80%) |
| Precisión (valor típico) | ≤ ±1 m (RMS) |
| Longitud de onda | Láser de pulso de 1535 nm |
| Ángulo divergente | ≤ 0,5 mrad |
| Frecuencia de medición | 1~10 Hz |
| Rango de medición mínimo | ≤20 m |
| Resolución de ubicación | Latitud y longitud del objetivo |
| Telémetro | Mide la distancia entre el objeto en el centro de la pantalla y el telémetro láser |
| Características | |
| OSD | Muestra el ángulo de inclinación y guiñada del cardán, la ampliación, el valor de medición, la duración de la grabación de la tarjeta, el GPS y la altitud de la aeronave o el GPS y la altitud del punto de medición del objetivo (elige uno de ellos y el GPS y la altitud del punto de medición del objetivo), la fecha y la hora |
| Geoetiquetado | Muestra la hora y las coordenadas GPS en la imagen exif |
| Lectura de tarjetas en línea | Lectura de imágenes o vídeos SMB / Lectura de imágenes o vídeos HTTP |
| KLV (UDP) | Grabación de tarjeta o reproducción de video Viewlink |

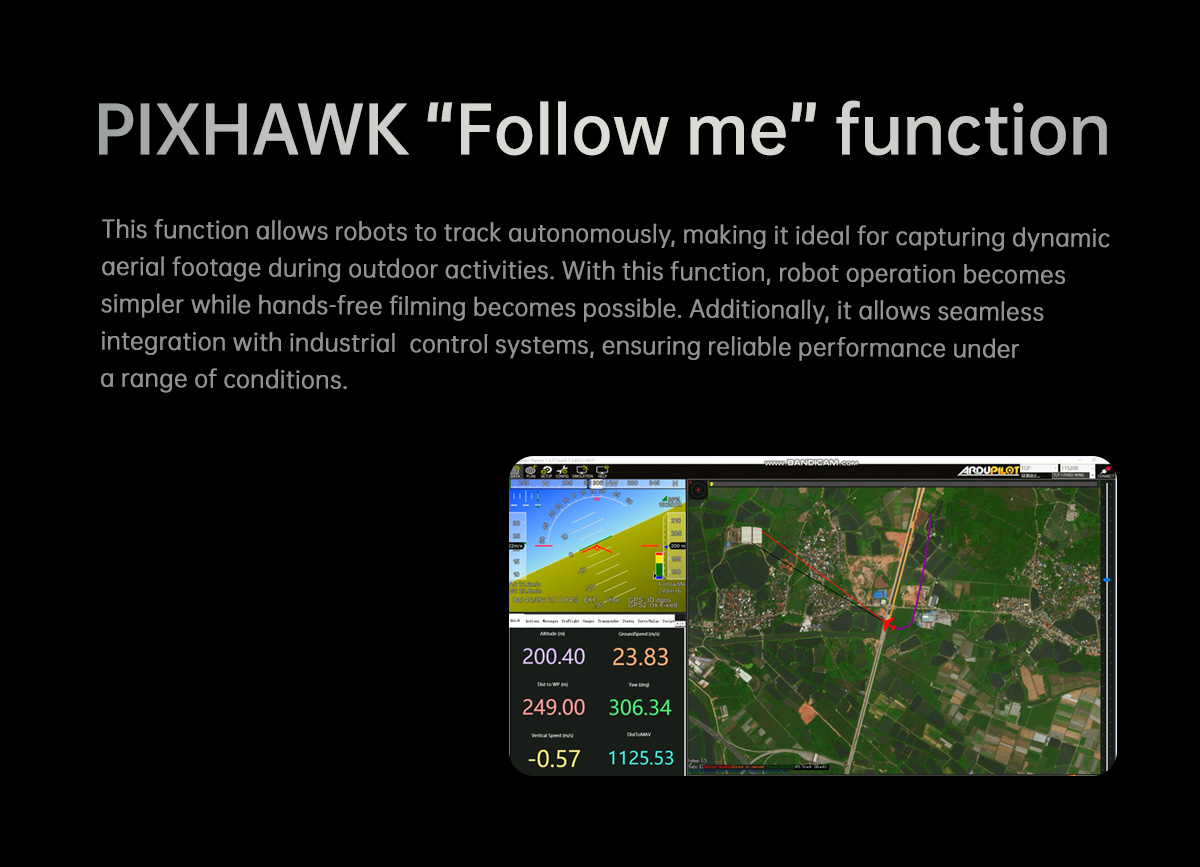

| ArduPilot / PX4 | Compatible (protocolo Mavlink) Opcional: compatible con la función Sígueme de Ardupilot |
| Unión de video | EO+IR /IR+EO /EO /IR |
| Salida de transmisión de video dual | No compatible (salida de dos transmisiones EO e IR) |
| Información del embalaje | |
| Peso neto | 1662±10 g (versión Viewport con Viewport) |

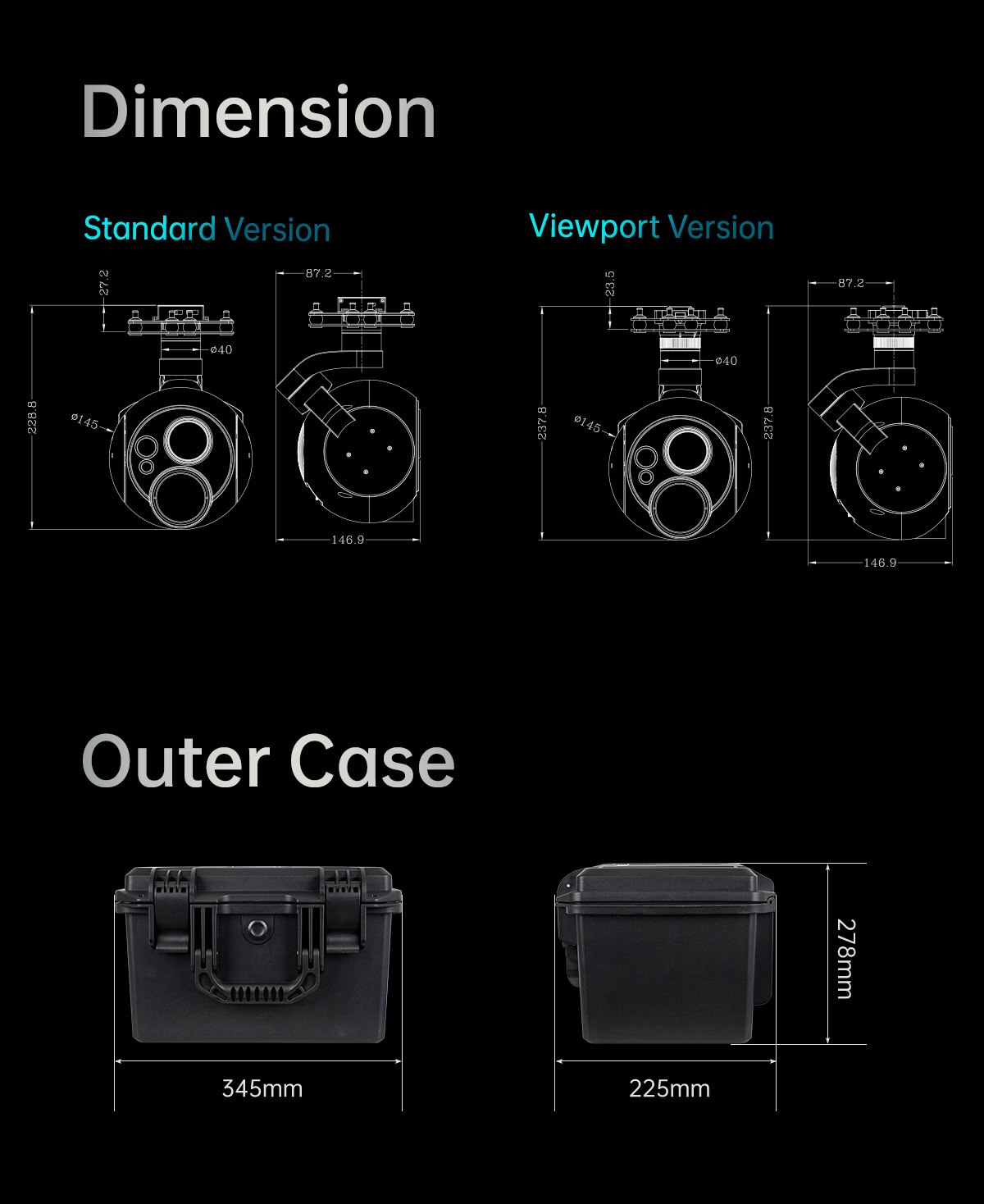

| Medidas del producto | 146,9*145*228,8 mm (versión estándar) / 146,9*145*237,8 mm (versión Viewport con Viewport) |
| Accesorios | 1 dispositivo de cámara con cardán, tornillos, cilindros de aluminio, amortiguación Bolas, 1 cable USB a TTL / Caja de plástico de alta calidad con cojín de espuma |
| Peso bruto | Aproximadamente 3389 g |
| Medidas del paquete | 350 x 300 x 250 mm |

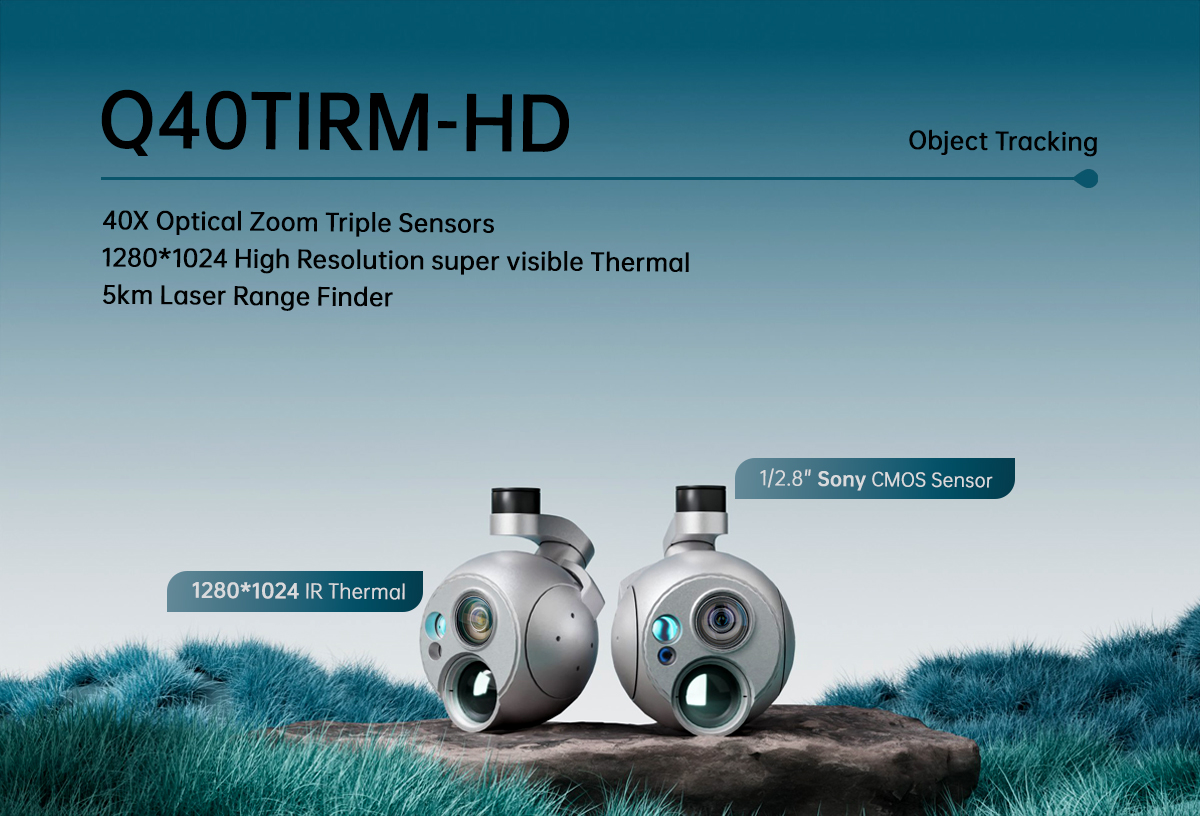

Para obtener más detalles, visite Cámara con cardán Q40TIRM-HD Zoom óptico de 40X Sensores triples Alta resolución Supervisible Térmico 5 km LRF
-
