Introduzione al prodotto
Specificazione

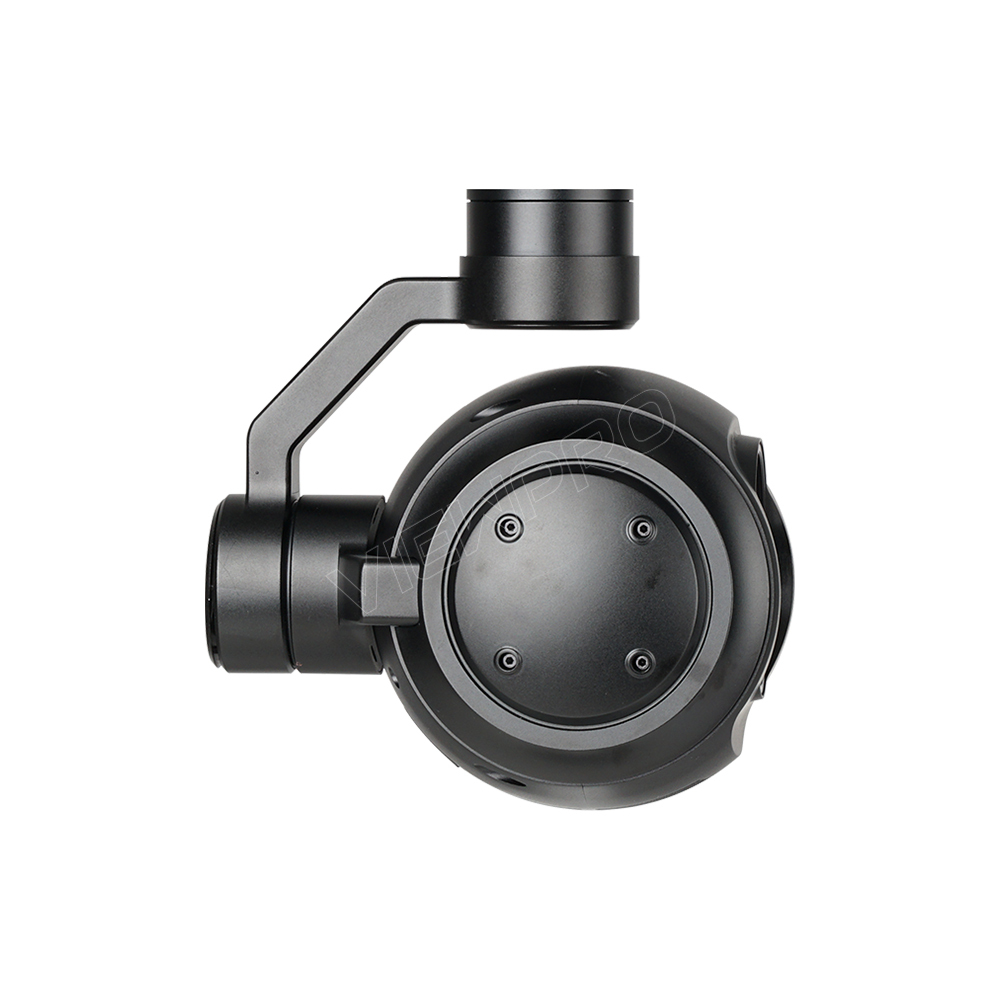

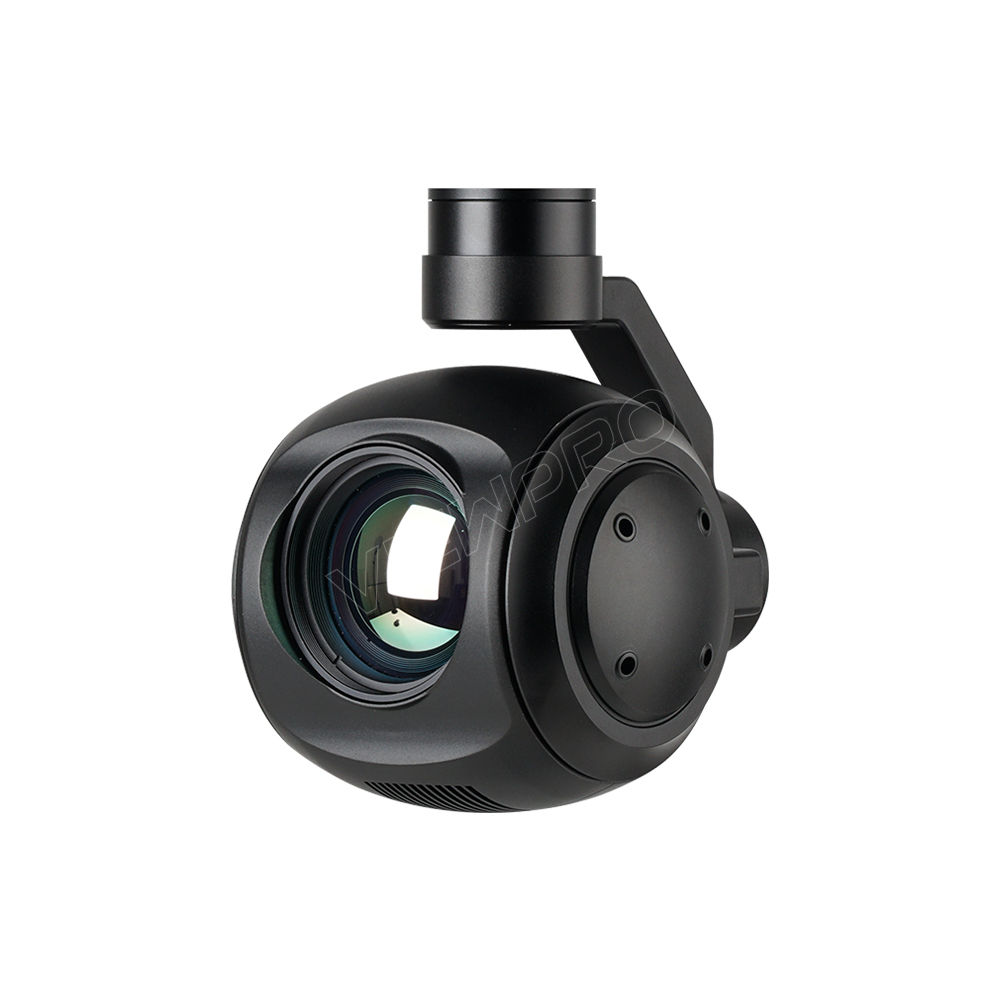

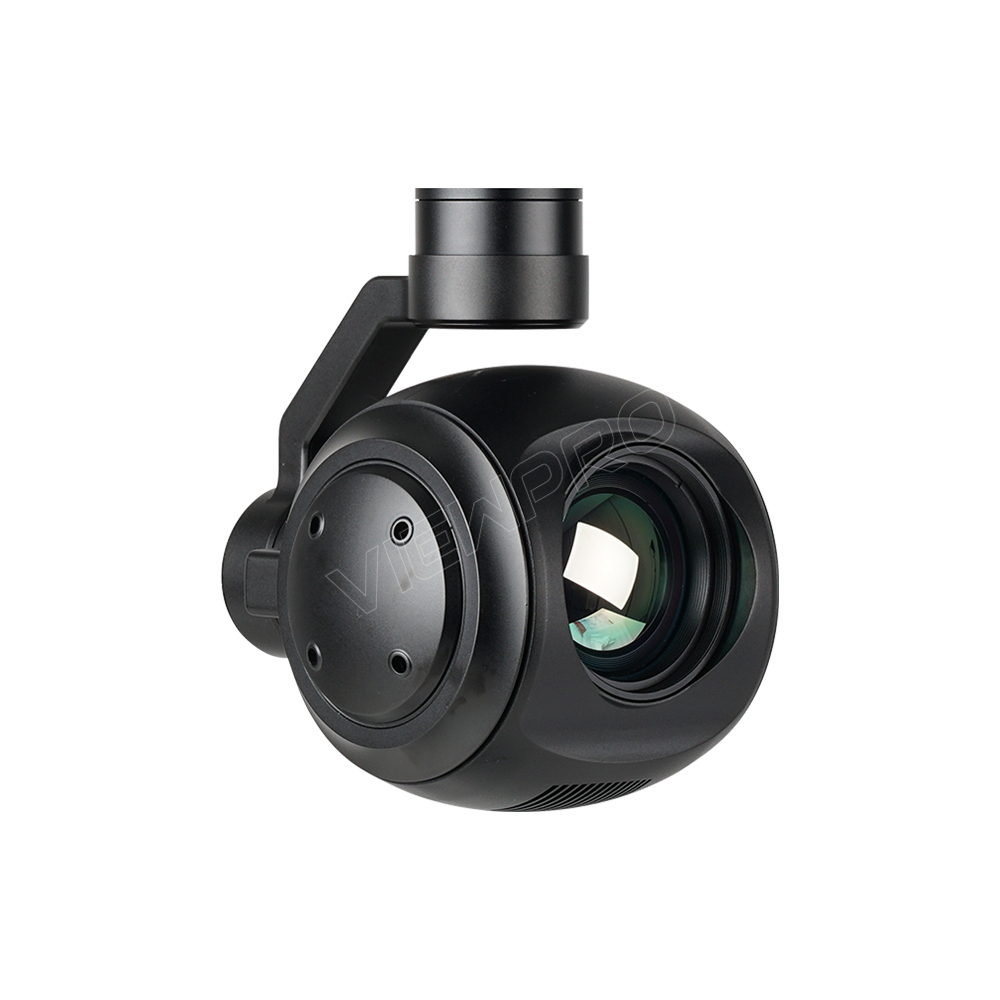

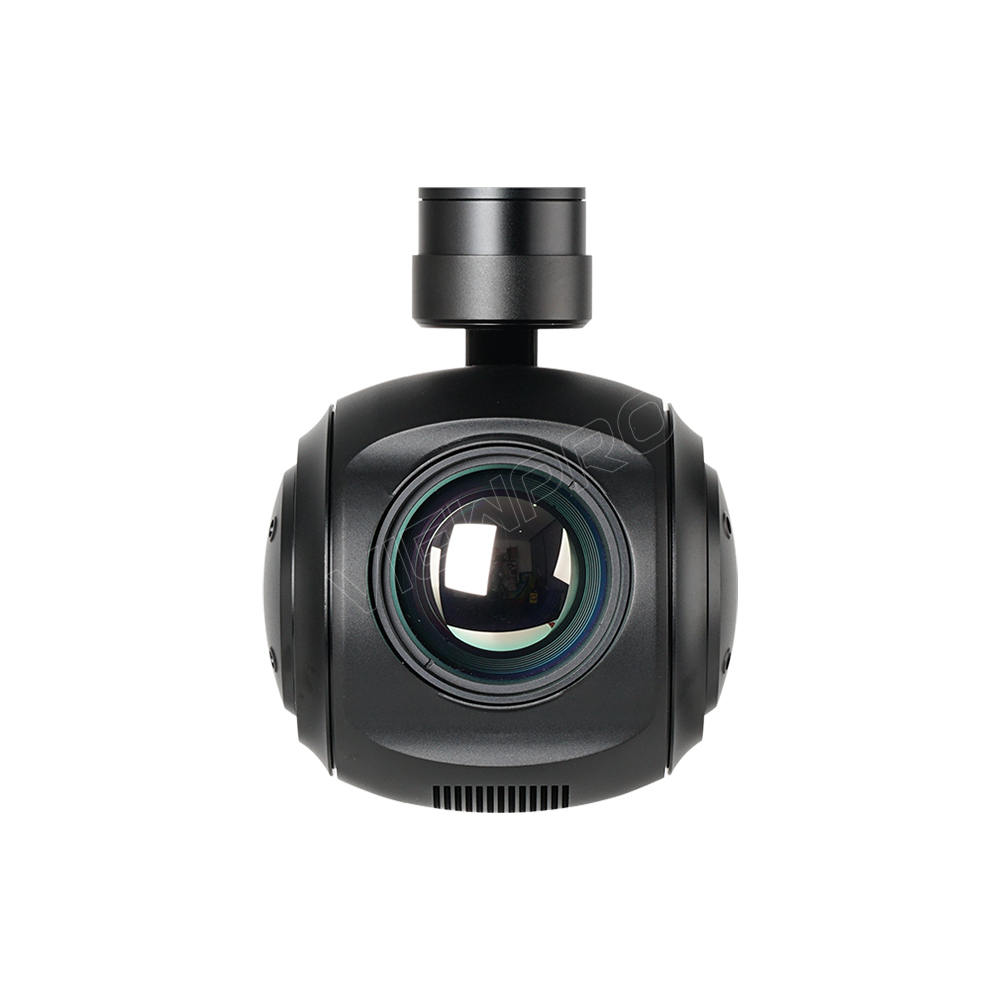

Specifiche della telecamera termica IR ad alta risoluzione QIR50T Pro Gimbal
| Parametro hardware | |
| Tensione di lavoro | 16V |
| Tensione di ingresso | Da 4 a 6S |
| Tensione di uscita | 5V (collegamento con PWM) |
| Corrente dinamica | 500mA~1000mA a 16V |
| Temperatura ambiente di lavoro. | -20℃ ~ +60℃ |
| Produzione | micro HDMI (1080P 60 fps) / IP (RTSP/UDP 720p/1080p 25 fps/30 fps) / SDI (1080P 30 fps) |
| Archiviazione locale | Scheda SD (fino a 512G, classe 10, formato FAT32) |
| Formato di archiviazione delle immagini nella scheda TF | Formato JPG (1920*1080) |
| Formato di archiviazione video nella scheda TF | MP4 (1080P 30 fps) |
| Lettura delle carte online | Lettura SMB / Lettura HTTP |
| Metodo di controllo | PWM / TTL / S.BUS / TCP (uscita IP) / UDP (versione uscita IP) |
| Geolocalizzazione | Supporto, visualizzazione dell'ora e delle coordinate GPS nell'immagine exif |
| Specifiche del giunto cardanico | |
| Gamma meccanica | Pitch/Tilt: -90~125°, Roll: ±35°, Yaw/Pan: ±300° / ±360°*N (versione con uscita IP / SDI) |
| Gamma controllabile | Pitch/Tilt: -45°~120°, Yaw/Pan: ±290° / ±360°*N (versione uscita IP / SDI) |
| Angolo di vibrazione | Beccheggio/Roll: ±0,02°, Imbardata: ±0,02° |
| Una chiave per il centro | √ |
| Specifiche della termocamera IR | |
| Lunghezza focale | 50mm |
| Campo visivo orizzontale | 17.5 |
| Campo visivo verticale | 14 |
| Campo visivo diagonale | 22.3 |
| Distanza di rilevamento (Uomo: 1,8x0,5 m) | 2083 metri |
| Riconoscere la distanza (Uomo: 1,8x0,5 m) | 521 metri |
| Distanza verificata (Uomo: 1,8x0,5 m) | 260 metri |
| Distanza di rilevamento (auto: 4,2x1,8 m) | 6389 metri |
| Riconoscere la distanza (Auto: 4,2x1,8 m) | 1597 metri |
| Distanza verificata (auto: 4,2x1,8 m) | 799 metri |
| Modalità di lavoro | Termocamera a onde lunghe non raffreddate (8μm~14μm) |
| Pixel del rilevatore | Dimensioni: 1280*1024 |
| Passo pixel | 12 micron |
| Metodo di messa a fuoco | Lente primaria atermica |
| Correzione dell'emissività | 0,01~1 |
| NETD | ≤50 mK (@25℃) |
| MRTD | ≤650mK (@frequenza caratteristica) |
| Miglioramento dell'immagine | Regolazione automatica della luminosità dell'immagine e del rapporto di contrasto |
| Palette di colori | Bianco, nero, pseudo colore |
| Correzione automatica non uniforme | Sì (senza otturatore) |
| Zoom digitale | 1x ~ 4x |
| Sincronizza l'ora corretta | SÌ |
| Tipo di termometria | Barra della temperatura (schermo a colori pseudo) temperatura massima, temperatura minima, temperatura centrale del campo visivo (opzionale) |
| Avviso di temperatura | 0℃~120℃ (solo per la versione con termometria) |
| Tracciamento termico degli oggetti IR | |
| Frequenza di aggiornamento del pixel di deviazione | 50 Hz |
| Ritardo di uscita del pixel di deviazione | 5 millisecondi |
| Dimensione minima dell'oggetto | 32*32 pixel |
| Dimensione massima dell'oggetto | 128*128 pixel |
| Velocità di tracciamento | ±48 pixel/fotogramma |
| Tempo di memoria dell'oggetto | 100 fotogrammi (4s) |
| Informazioni sull'imballaggio | |
| Nord-Ovest | 1020g (versione Viewport) |
| Misura del prodotto | 112*136*190,9mm |
| Accessori | 1 dispositivo telecamera cardanica, viti, cilindri in rame, sfere di smorzamento, schede di smorzamento, 1 cavo USB-TTL / Scatola di plastica di alta qualità con cuscino in schiuma |
| GW | 2632g |
| Misura del pacchetto | 300*250*200mm |
Per maggiori dettagli, visitare la telecamera termica a infrarossi ad alta definizione QIR50T Pro
-
