مقدمة المنتج
مواصفة
مواصفات AT9-50
| معلمة الأجهزة | |
| جهد العمل | 16 فولت |
| جهد الإدخال | 4 ثانية ~ 6 ثانية (14.8 فولت ~ 25.2 فولت) |
| جهد الخرج | 5 فولت (الاتصال مع PWM) |
| التيار الديناميكي | 500~1000 مللي أمبير عند 16 فولت |
| استهلاك الطاقة | متوسط 8 واط، الحد الأقصى 16 واط |
| درجة حرارة بيئة العمل. | -20 درجة مئوية ~ +50 درجة مئوية |
| الناتج | ميكرو HDMI (1080 بكسل 30 إطارًا في الثانية/60 إطارًا في الثانية) / IP (RTSP/UDP 720 بكسل/1080 بكسل 30 إطارًا في الثانية H264/H265) |
| التخزين المحلي | بطاقة TF (حتى 256 جيجابايت، الفئة 10، تنسيق FAT32) |
| تنسيق تخزين الصور على بطاقة TF | JPG(1920*1080) |
| تنسيق تخزين الفيديو على بطاقة TF | MP4 (1080 بكسل 30 إطارًا في الثانية) |
| طريقة التحكم | PWM / TTL / S.BUS / TCP / UDP |
| مواصفات الجيمبال | |
| مجموعة ميكانيكية | الميل/الميل: -110°(أعلى)～130°(أسفل)، التدحرج: ±40°، الانحراف/الدوران: ±300° / ±360°*N (إصدار إخراج IP) |
| مدى قابل للتحكم | الميل/الميل: -45°～125°، الانحراف/الدوران: ±290° / ±360°*N (إصدار إخراج IP) |
| زاوية الاهتزاز | الميل/الدوران/الانحراف: ±0.02 درجة |
| مفتاح واحد للمركز | √ |
| جهاز التصوير الحراري بالأشعة تحت الحمراء 1 المواصفات | |
| طول التركيز | 50 ملم |
| فتحة | ف1.0 |
| مجال الرؤية الأفقي | 8.7 درجة |
| مجال الرؤية العمودي | 7.0 درجة |
| مسافة المباحث (الرجل: 1.8 × 0.5 متر) | 2083 متر |
| التعرف على المسافة (الرجل: 1.8 × 0.5 متر) | 521 متر |
| المسافة المؤكدة (رجل: 1.8 × 0.5 متر) | 260 متر |
| مسافة المباحث (السيارة: 4.2 × 1.8 متر) | 6389 متر |
| التعرف على المسافة (السيارة: 4.2 × 1.8 متر) | 1597 متر |
| المسافة المؤكدة (السيارة: 4.2 × 1.8 متر) | 799 متر |
| وضع العمل | جهاز تصوير حراري غير مبرد بموجة طويلة (8μm~14μm) VOx |
| بكسل الكاشف | 640*512 |
| درجة البكسل | 12 ميكرومتر |
| طريقة التركيز | عدسة أساسية حرارية |
| شبكة الانترنت | ≤50mK@F1.0 @25 درجة مئوية |
| لوحة الألوان | أبيض ساخن، أسود ساخن، لون زائف |
| التقريب الرقمي | 1x ~ 8x |
| مواصفات جهاز التصوير الحراري بالأشعة تحت الحمراء 2 | |
| طول التركيز | 9.1 ملم |
| فتحة | ف1.0 |
| مجال الرؤية الأفقي | 48.3 درجة |
| مجال الرؤية العمودي | 38.6 درجة |
| مسافة المباحث (الرجل: 1.8 × 0.5 متر) | 379 متر |
| التعرف على المسافة (الرجل: 1.8 × 0.5 متر) | 95 مترا |
| المسافة المؤكدة (رجل: 1.8 × 0.5 متر) | 47 مترا |
| مسافة المباحث (السيارة: 4.2 × 1.8 متر) | 1163 متر |
| التعرف على المسافة (السيارة: 4.2 × 1.8 متر) | 291 متر |
| المسافة المؤكدة (السيارة: 4.2 × 1.8 متر) | 145 متر |
| وضع العمل | جهاز تصوير حراري غير مبرد بموجة طويلة (8μm~14μm) VOx |
| بكسل الكاشف | 640*512 |
| حجم البكسل | 12 ميكرومتر |
| طريقة التركيز | عدسة أساسية حرارية |
| شبكة الانترنت | ≤40mK@F1.0 @25 درجة مئوية |
| لوحة الألوان | أبيض ساخن، أسود ساخن، لون زائف |
| تتبع الأشياء بواسطة كاميرا الأشعة تحت الحمراء | |
| معدل تحديث انحراف البكسل | 30 هرتز |
| تأخير إخراج بكسل الانحراف | <30 مللي ثانية |
| الحد الأدنى من تباين الكائن | 5% |
| نسبة الإشارة إلى الضوضاء | 4 |
| الحد الأدنى لحجم الكائن | 16*16 بكسل |
| الحد الأقصى لحجم الكائن | 256*256 بكسل |
| سرعة التتبع | ±48 بكسل/إطار |
| وقت ذاكرة الكائن | 100 إطار |
| أداء كاميرا الأشعة تحت الحمراء بالذكاء الاصطناعي | |
| نوع الاهداف | السيارة والإنسان |
| كمية الكشف المتزامنة | ≥ 10 أهداف |
| الحد الأدنى لنسبة التباين | 5% |
| الحد الأدنى لحجم الهدف | 5×5 بكسل |
| معدل اكتشاف السيارة | ≥85% |
| معدل الإنذار الكاذب | ≤10% |
| سمات | |
| شاشة العرض على الشاشة | عرض زاوية انحراف المحور وميله، والتكبير، ومدة تسجيل البطاقة، ونظام تحديد المواقع العالمي (GPS) للطائرة والارتفاع، والتاريخ والوقت |
| تحديد الموقع الجغرافي | عرض الوقت وإحداثيات GPS في صورة exif |
| قراءة البطاقات عبر الإنترنت | قراءة الصور أو مقاطع الفيديو عبر HTTP |
| KLV (UDP) | تسجيل البطاقة أو تشغيل الفيديو من خلال Viewlink |
| أردو بايلوت / PX4 | دعم (بروتوكول Mavlink) اختياري: دعم ميزة "اتبعني" في Ardupilot |
| خياطة الفيديو | IR1+IR2 / IR2+IR1 / IR1 / IR2 |
| إخراج دفق الفيديو المزدوج (اختياري) | يدعم (إخراج دفقين IR1 وIR2، ملاحظات: غير قادر على التسجيل بمجرد تنشيط إخراج دفق الفيديو المزدوج) |
| معلومات التعبئة والتغليف | |
| شمال غرب | 720±10 جرام (إصدار Viewport مع Viewport) |
| قياس المنتج | 114.5*105*171.8 مم / 114.5*105*180.8 مم (إصدار Viewport مع Viewport) |
| مُكَمِّلات | 1 قطعة جهاز كاميرا gimbal، مسامير، أسطوانات من الألومنيوم، كرات التخميد، لوحات التخميد، 1 قطعة كابل USB إلى TTL / صندوق بلاستيكي عالي الجودة مع وسادة إسفنجية |
| جورج دبليو | 1820 جرام |
| قياس الحزمة. | 300*250*200 مم |

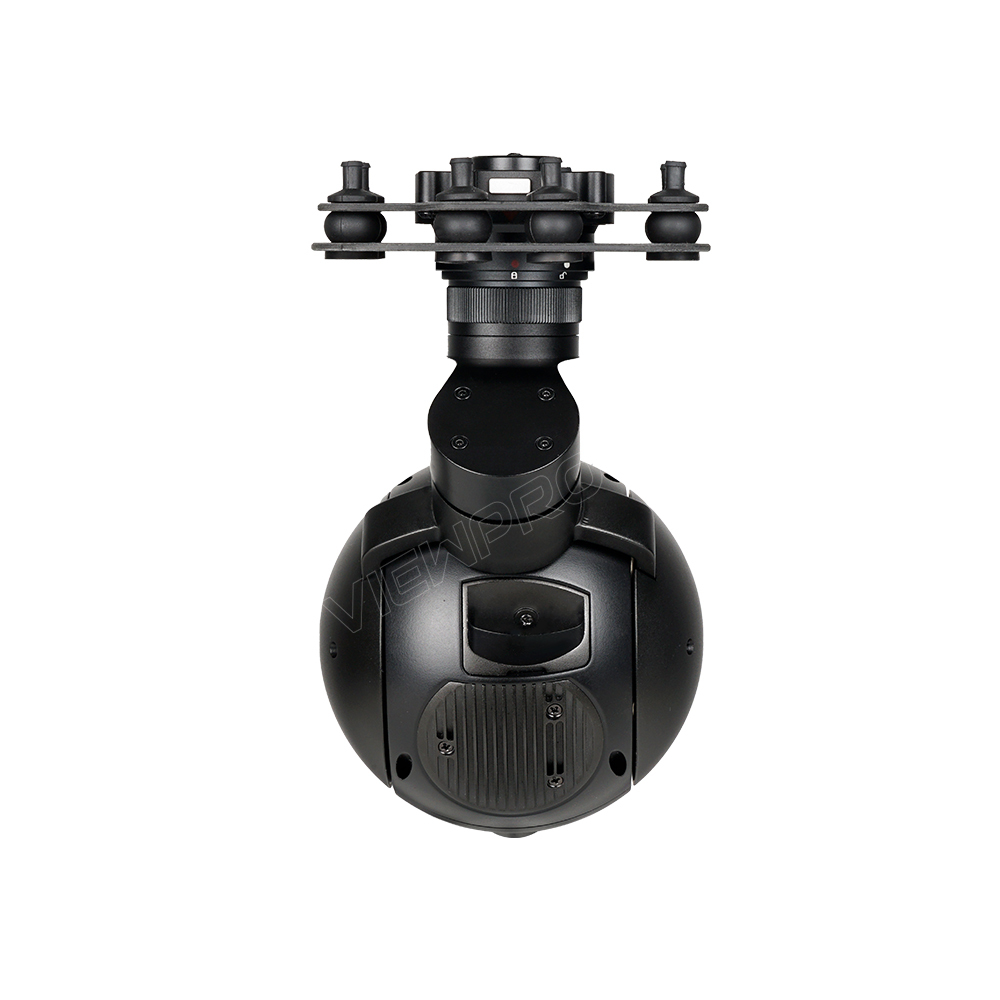

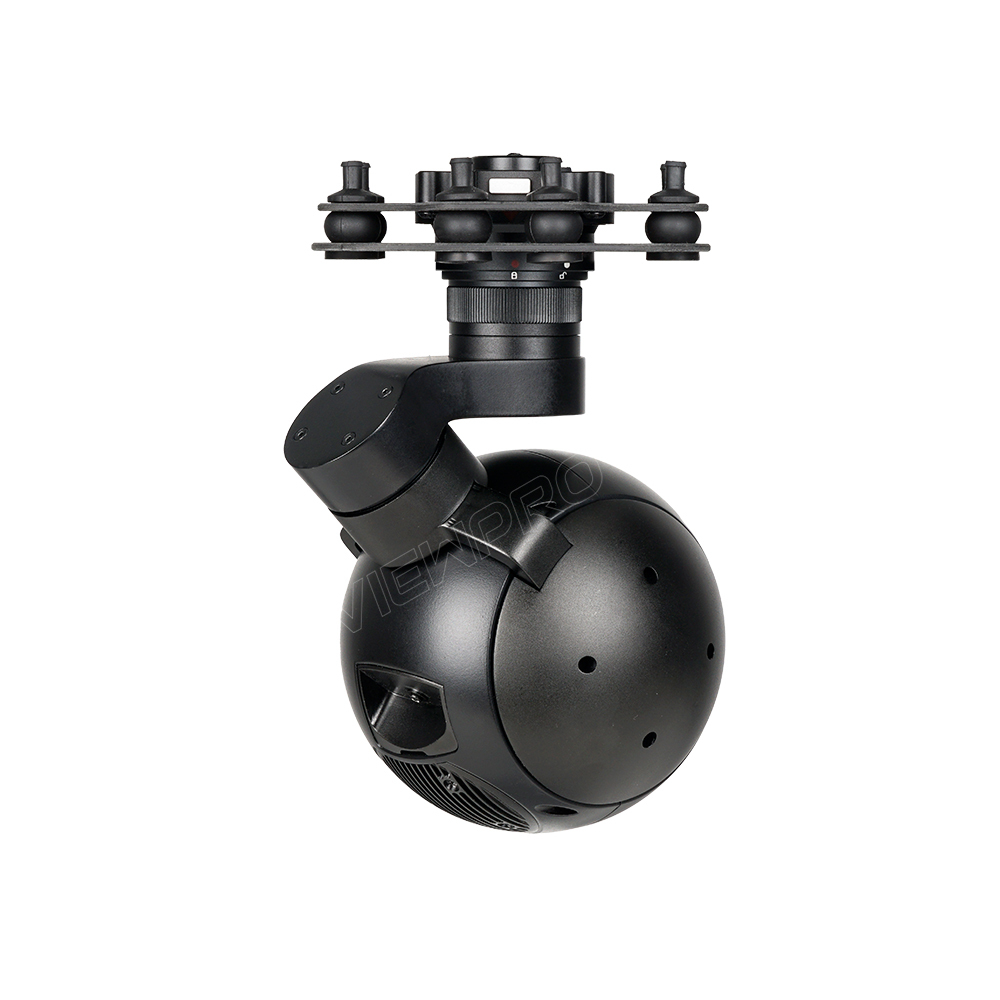

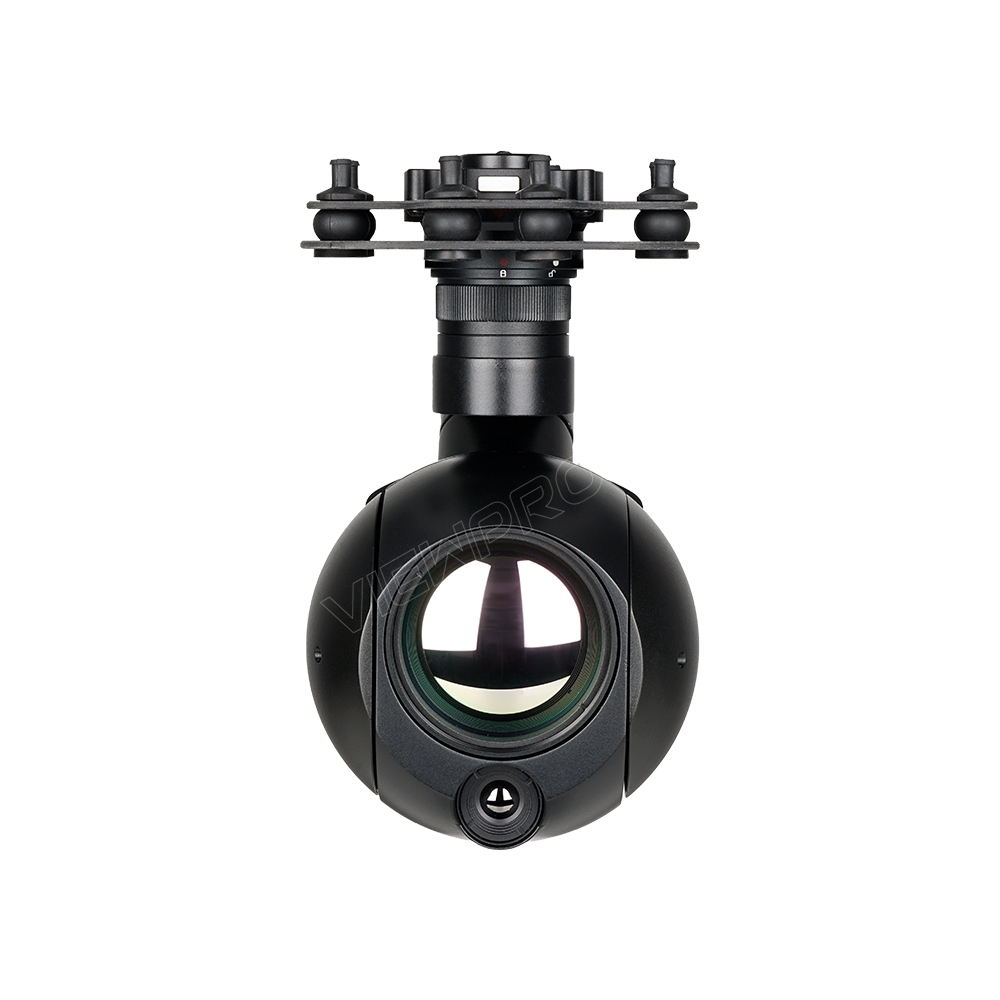

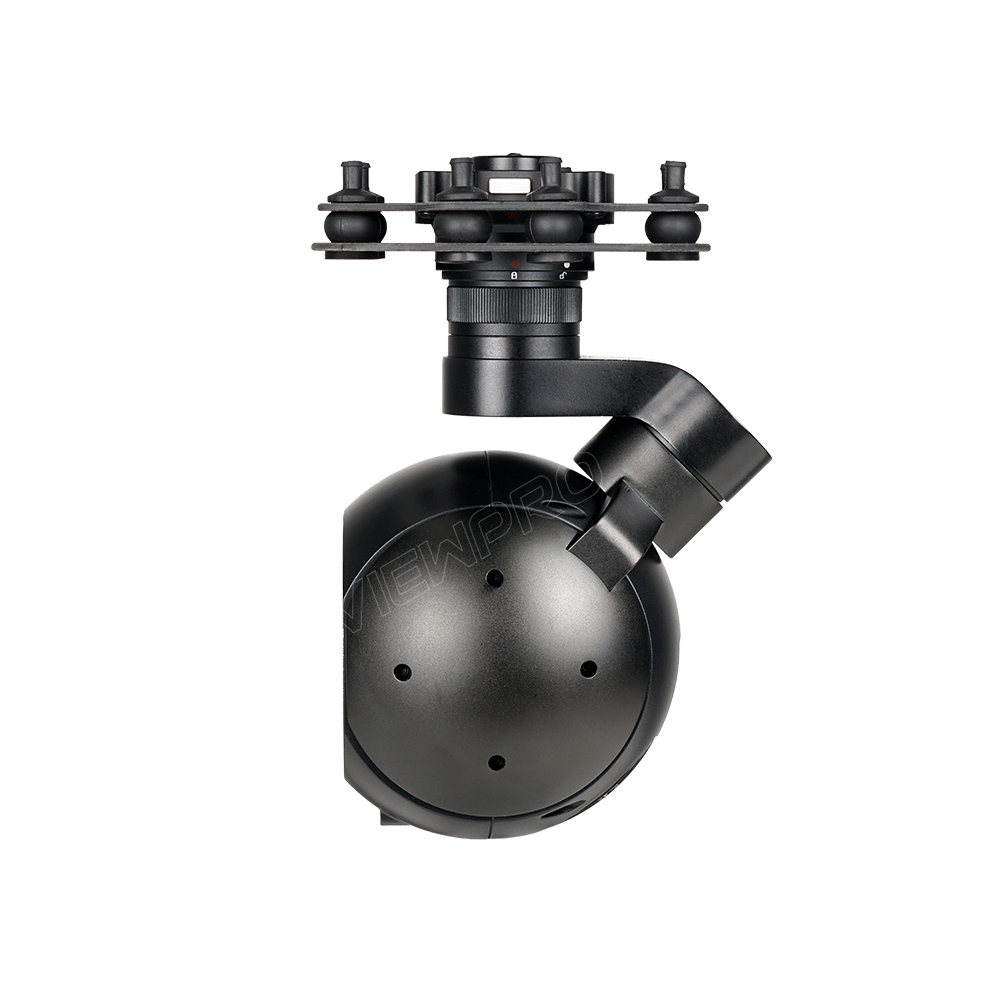

لمزيد من التفاصيل، يرجى زيارة كاميرا AT9-50 Dual IR 5x Thermal Zoom FOV Flexibility Gimbal
-
