مقدمة المنتج
مواصفة

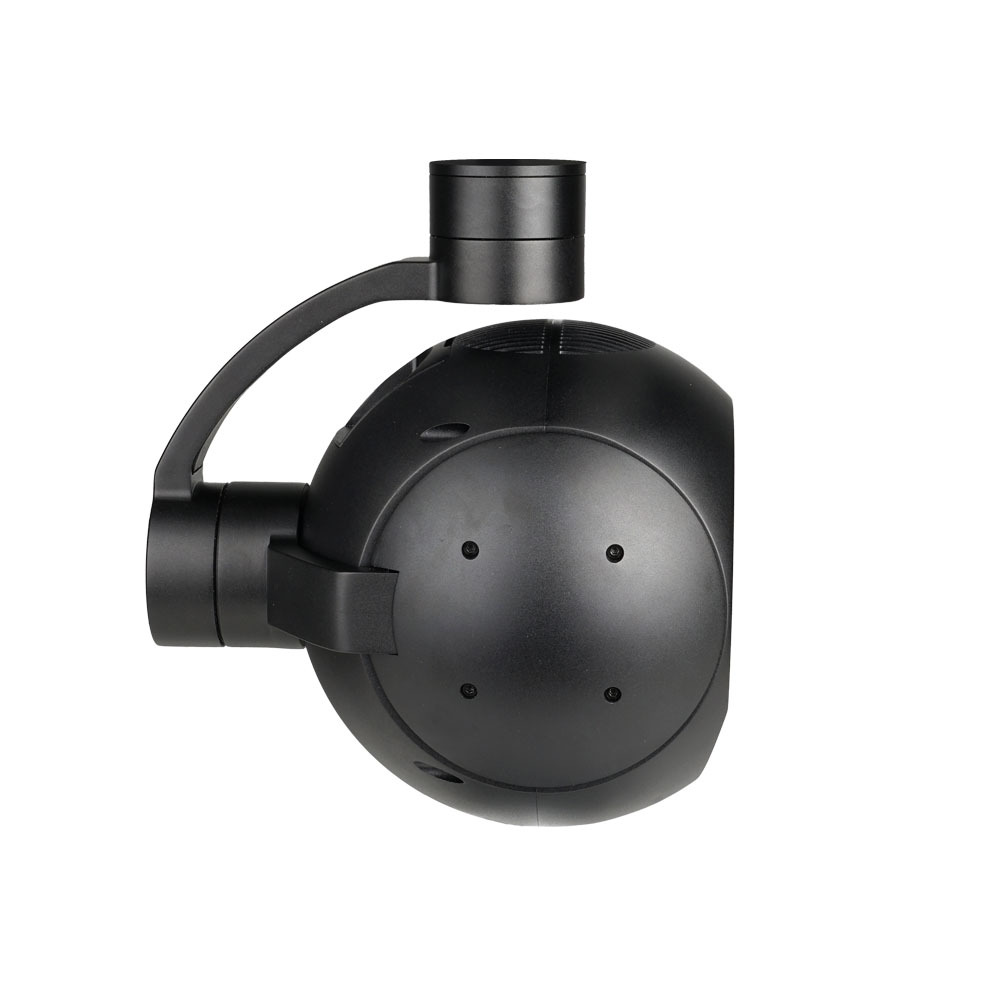

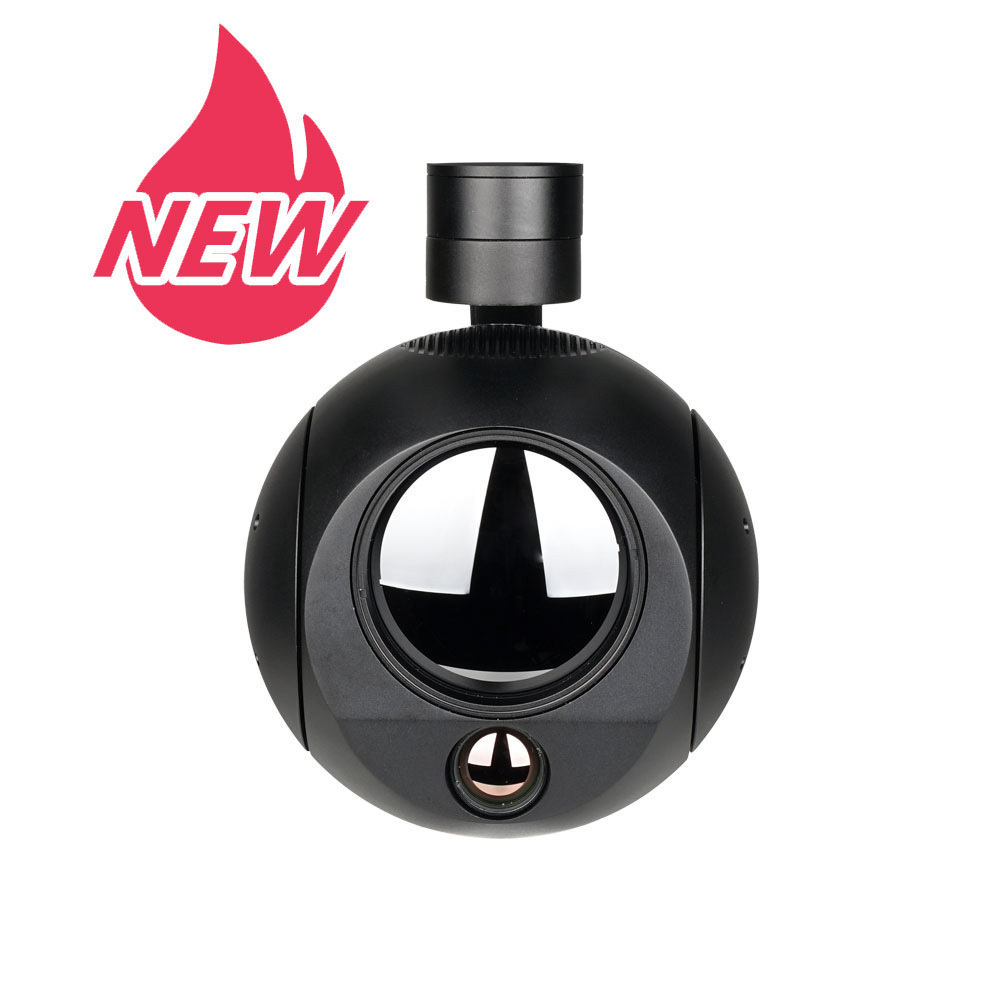

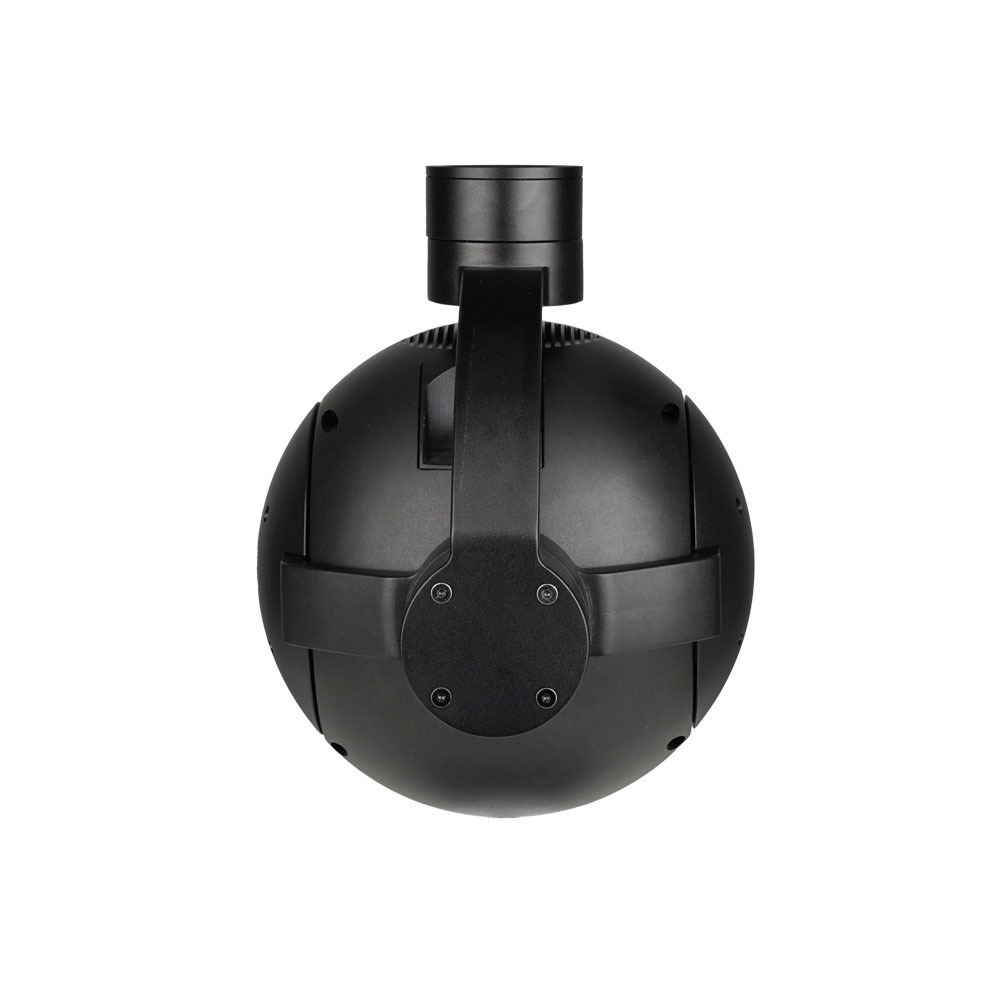

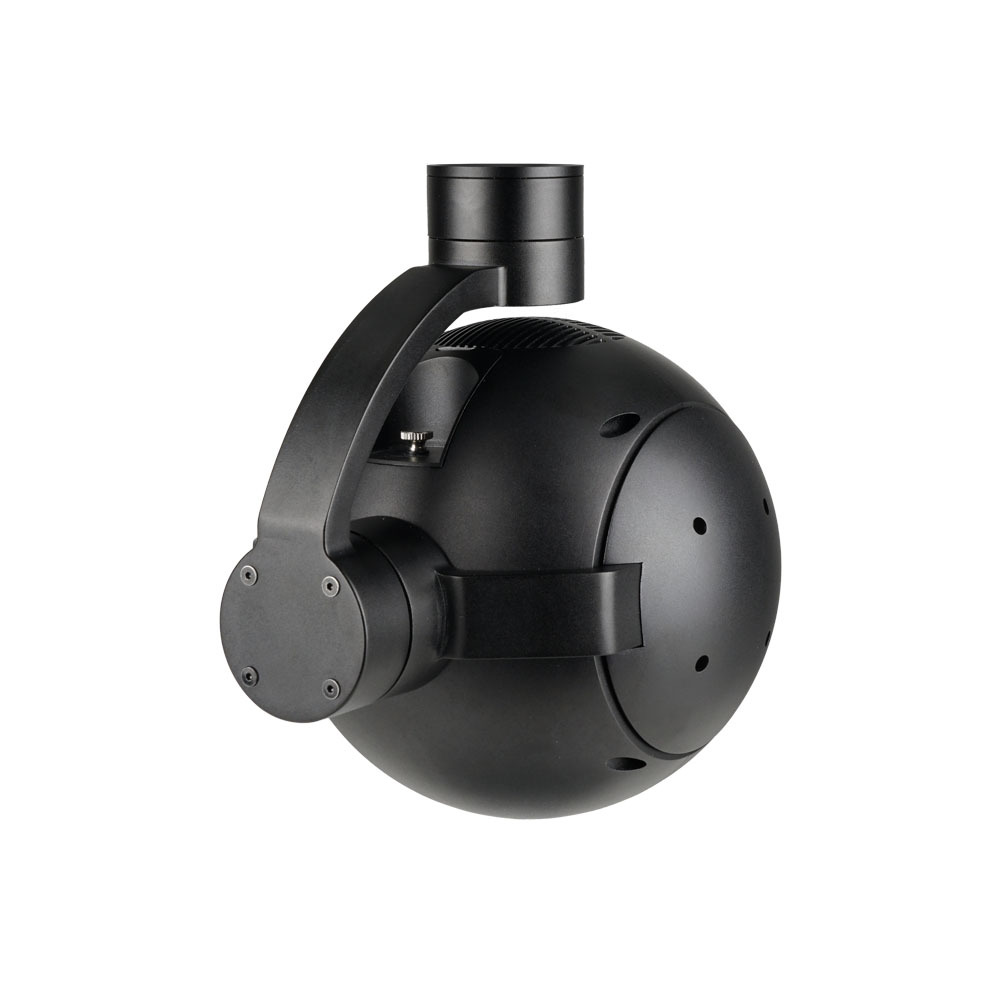

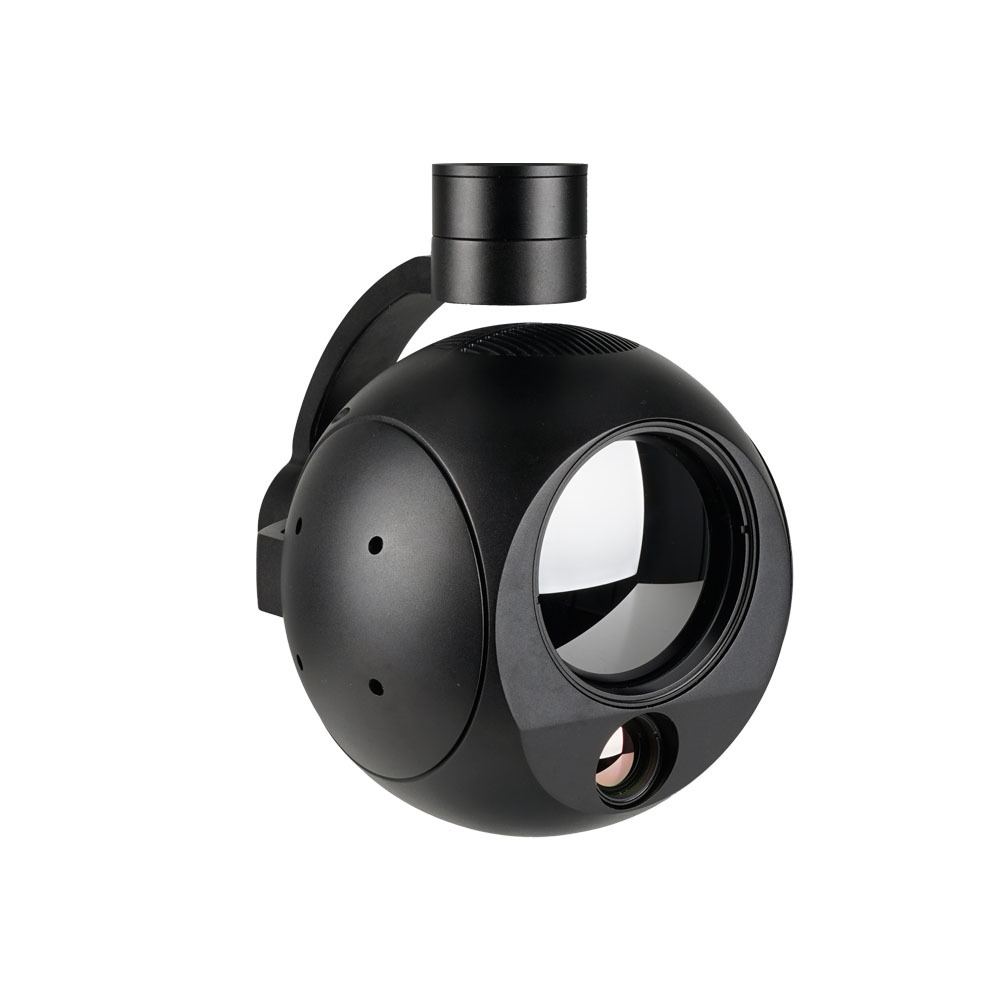

كاميرا QIR1975T ثنائية المستشعرات الحرارية بالأشعة تحت الحمراء لتتبع الأجسام
| معلمة الأجهزة | |
| جهد العمل | 16 فولت |
| جهد الدخل | 4 ثانية ~ 6 ثانية (14.8 فولت ~ 25.2 فولت) |
| جهد الخرج | 5 فولت (الاتصال مع PWM) |
| التيار الديناميكي | 430~1250 مللي أمبير عند 16 فولت |
| استهلاك الطاقة | متوسط 6.9 واط، الحد الأقصى 20 واط |
| درجة حرارة بيئة العمل. | -20 درجة مئوية ~ +50 درجة مئوية |
| الإخراج (اختياري) | micro HDMI (1080 بكسل 50 إطارًا في الثانية) / IP (RTSP/UDP 720 بكسل/1080 بكسل 25 إطارًا في الثانية/30 إطارًا في الثانية) |
| التخزين المحلي | بطاقة TF (حتى 512 جيجابايت، الفئة 10، تنسيق FAT32) |
| تنسيق تخزين الصور في بطاقة TF | JPG(1920*1080) |
| تنسيق تخزين الفيديو في بطاقة TF | MP4 (1080 بكسل 30 إطارًا في الثانية) |
| طريقة التحكم | PWM / TTL / S.BUS / TCP / UDP |
| مواصفات جيمبال | |
| مجموعة ميكانيكية | الميل/الميل: -55 درجة (أعلى)～125 درجة (أسفل)، التدحرج: ±70 درجة، الانحراف/الدوران: ±300 درجة /±360 درجة*شمال (إصدار إخراج IP) |
| نطاق قابل للتحكم | الميل/الميل: -45°～120°، الانحراف/الدوران: ±290° /±360°*شمالاً (إصدار إخراج IP) |
| زاوية الاهتزاز | الميل/الانقلاب/الانحراف: ±0.02 درجة |
| مفتاح واحد للوصول إلى المركز | √ |
| مواصفات جهاز التصوير الحراري بالأشعة تحت الحمراء (75 مم) | |
| طول التركيز | 75 ملم |
| مجال الرؤية الأفقي | 5.9 درجة |
| مجال الرؤية الرأسي | 4.7 درجة |
| مجال الرؤية القطري | 7.5 درجة |
| مسافة المباحث (الرجل: 1.8 × 0.5 متر) | 3125 مترًا |
| التعرف على المسافة (الرجل: 1.8 × 0.5 متر) | 781 مترًا |
| المسافة المُتحققة (رجل: 1.8×0.5 متر) | 391 مترًا |
| مسافة المباحث (السيارة: 4.2 × 1.8 متر) | 9583 مترًا |
| التعرف على المسافة (السيارة: 4.2 × 1.8 متر) | 2396 مترًا |
| المسافة المُتحققة (السيارة: 4.2×1.8 متر) | 1198 مترًا |
| وضع العمل | جهاز تصوير حراري غير مبرد بموجات طويلة (8 ميكرومتر إلى 14 ميكرومتر) |
| بكسل الكاشف | 640*512 |
| درجة البكسل | 12 ميكرومتر |
| طريقة التركيز | عدسة أساسية حرارية |
| تصحيح الانبعاثية | 0.01~1 |
| صافي | ≤50mK (@25 درجة مئوية) |
| MRTD | ≤650mK (عند التردد المميز) |
| تحسين الصورة | ضبط سطوع الصورة ونسبة التباين تلقائيًا |
| لوحة الألوان | أبيض ساخن، أسود ساخن، لون زائف |
| التصحيح التلقائي غير المنتظم | نعم (لا يوجد مصراع) |
| مواصفات جهاز التصوير الحراري بالأشعة تحت الحمراء (19 مم) | |
| طول التركيز | 19 ملم |
| مجال الرؤية الأفقي | 24.1 درجة |
| مجال الرؤية الرأسي | 19.4 درجة |
| مجال الرؤية القطري | 30.6 درجة |
| مسافة المباحث (الرجل: 1.8 × 0.5 متر) | 750 مترًا |
| التعرف على المسافة (الرجل: 1.8 × 0.5 متر) | 188 مترًا |
| المسافة المُتحققة (رجل: 1.8×0.5 متر) | 94 مترًا |
| مسافة المباحث (السيارة: 4.2 × 1.8 متر) | 2300 متر |
| التعرف على المسافة (السيارة: 4.2 × 1.8 متر) | 575 مترًا |
| المسافة المُتحققة (السيارة: 4.2×1.8 متر) | 288 مترًا |
| وضع العمل | جهاز تصوير حراري غير مبرد بموجات طويلة (8 ميكرومتر إلى 14 ميكرومتر) |
| بكسل الكاشف | 640*512 |
| درجة البكسل | 12 ميكرومتر |
| طريقة التركيز | عدسة أساسية حرارية |
| تصحيح الانبعاثية | 0.01~1 |
| صافي | ≤50mK (@25 درجة مئوية) |
| MRTD | ≤650mK (عند التردد المميز) |
| تحسين الصورة | ضبط سطوع الصورة ونسبة التباين تلقائيًا |
| لوحة الألوان | أبيض ساخن، أسود ساخن، لون زائف |
| التصحيح التلقائي غير المنتظم | نعم (لا يوجد مصراع) |
| التكبير الرقمي | 1x / 2x / 3x |
| تتبع كائنات كاميرا EO / IR | |
| معدل تحديث البكسل الانحرافي | 50 هرتز |
| تأخير إخراج بكسل الانحراف | 5 مللي ثانية |
| الحد الأدنى من تباين الكائن | 5% |
| نسبة الإشارة إلى الضوضاء | 4 |
| الحد الأدنى لحجم الكائن | 32*32 بكسل |
| الحد الأقصى لحجم الكائن | 128*128 بكسل |
| سرعة التتبع | ±48 بكسل/إطار |
| وقت ذاكرة الكائن | 100 إطار (4 ثوانٍ) |
| متوسط قيم الجذر التربيعي لضوضاء النبض في موضع الجسم | < 0.5 بكسل |
| سمات | |

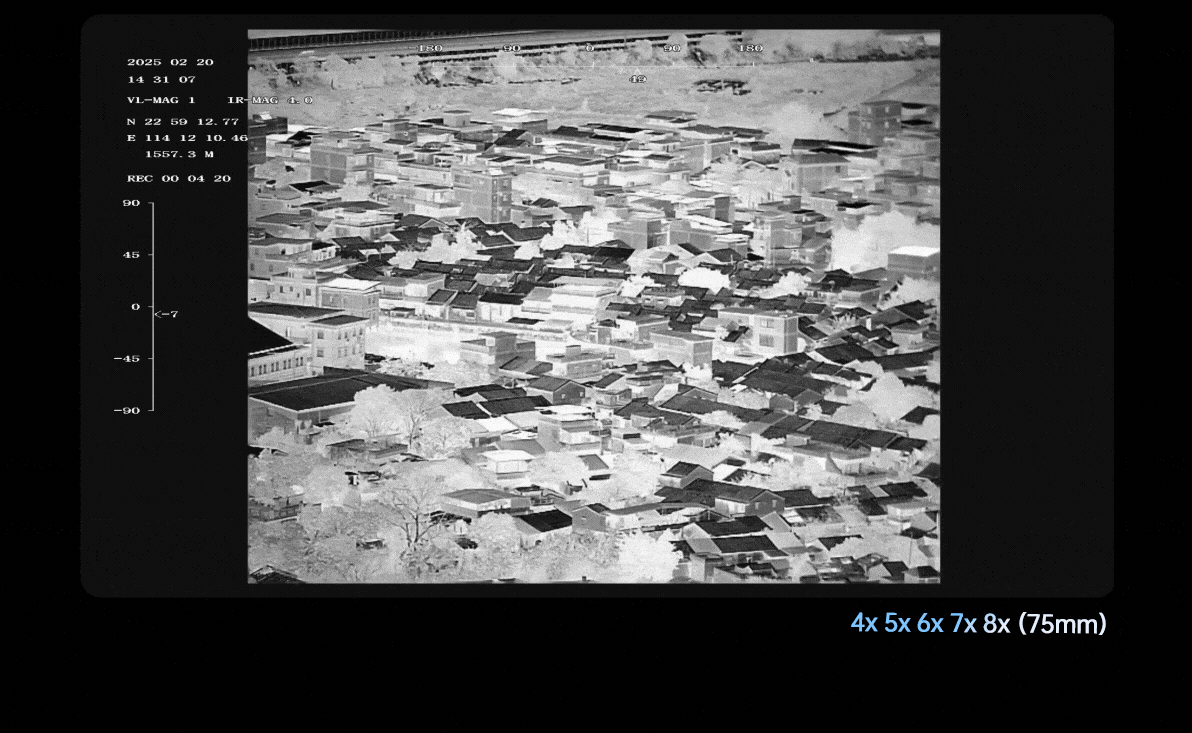

| شاشة العرض على الشاشة | عرض زاوية الانحراف والانحدار للمحور، والتكبير، ومدة تسجيل البطاقة، ونظام تحديد المواقع العالمي (GPS) للطائرة والارتفاع، والتاريخ والوقت |
| تحديد الموقع الجغرافي | عرض الوقت وإحداثيات نظام تحديد المواقع العالمي (GPS) في صورة EXIF |
| قراءة البطاقات عبر الإنترنت | قراءة الصور أو مقاطع الفيديو بواسطة SMB / قراءة الصور أو مقاطع الفيديو بواسطة HTTP |
| KLV (UDP) | تسجيل البطاقة أو تشغيل الفيديو Viewlink |
| أردو بايلوت / PX4 | دعم (بروتوكول Mavlink) اختياري: دعم ميزة Ardupilot Follow me |
| معلومات التعبئة والتغليف | |
| شمال غرب | 1250±10 جرام (إصدار Viewport مع Viewport) |
| قياس المنتج | 147.9*130*203.2 مم / 147.9*130*212.2 مم (إصدار Viewport مع Viewport) |
| مُكَمِّلات | جهاز كاميرا gimbal قطعة واحدة، مسامير، أسطوانات ألومنيوم، كرات تخميد، كابل USB إلى TTL قطعة واحدة / صندوق بلاستيكي عالي الجودة مع وسادة إسفنجية |
| جورج دبليو | حوالي 2977 جرام |
| قياسات الحزمة. | 350*300*250 مم |
لمزيد من التفاصيل، يرجى زيارة المنتج: كاميرا QIR1975T ذات مستشعرات حرارية مزدوجة بالأشعة تحت الحمراء لتتبع الأشياء
-
