مقدمة المنتج
مواصفة

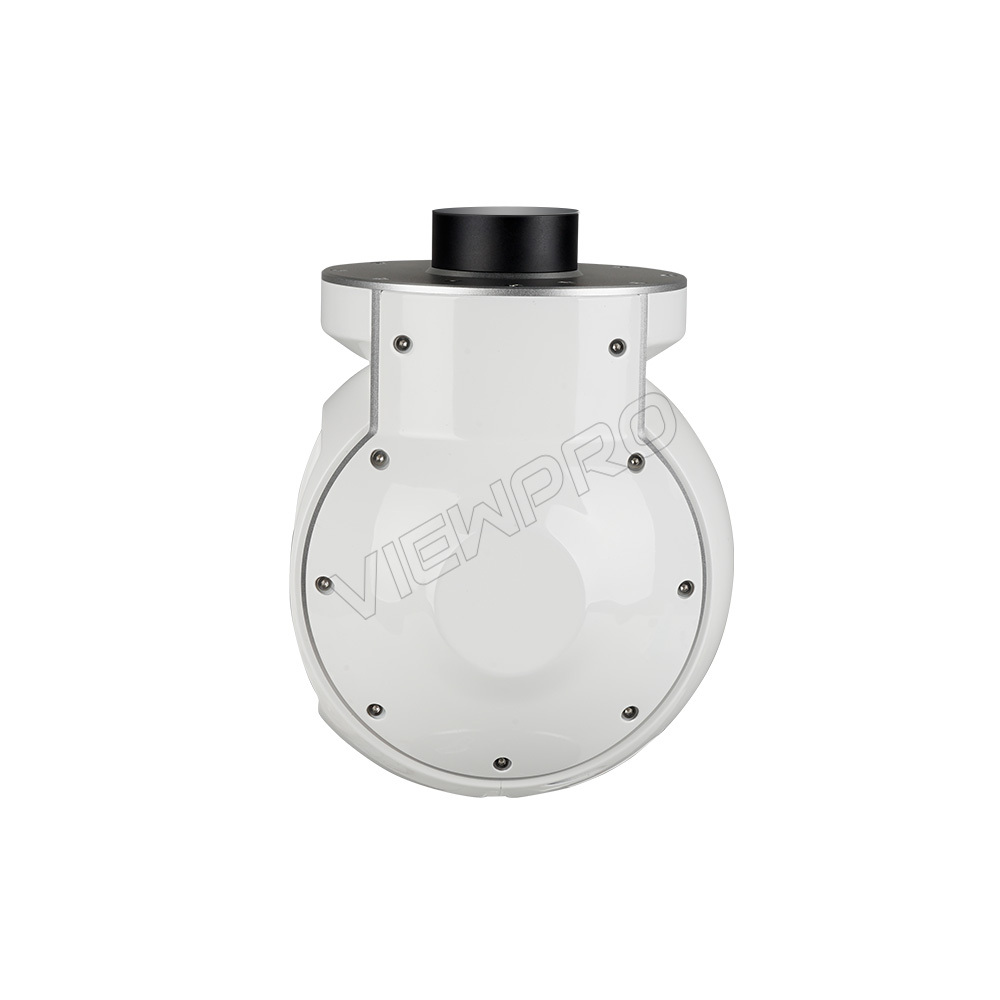

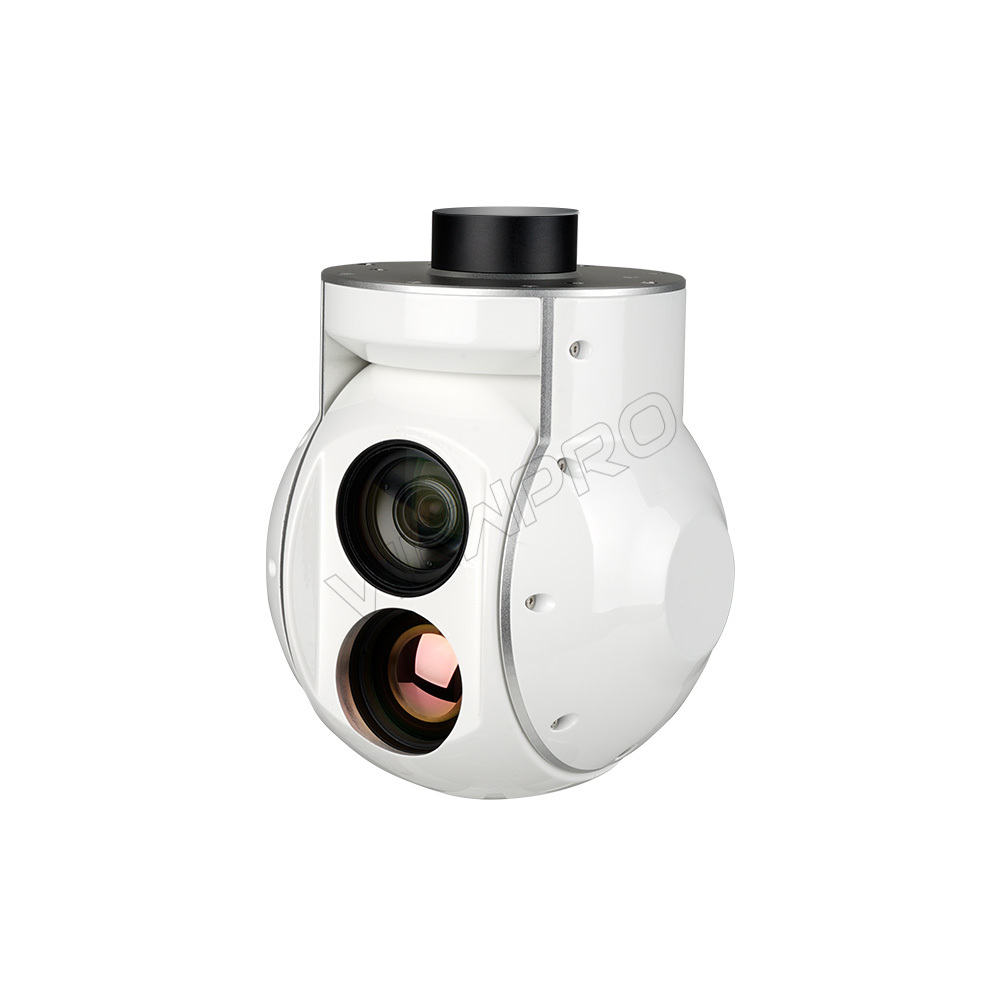

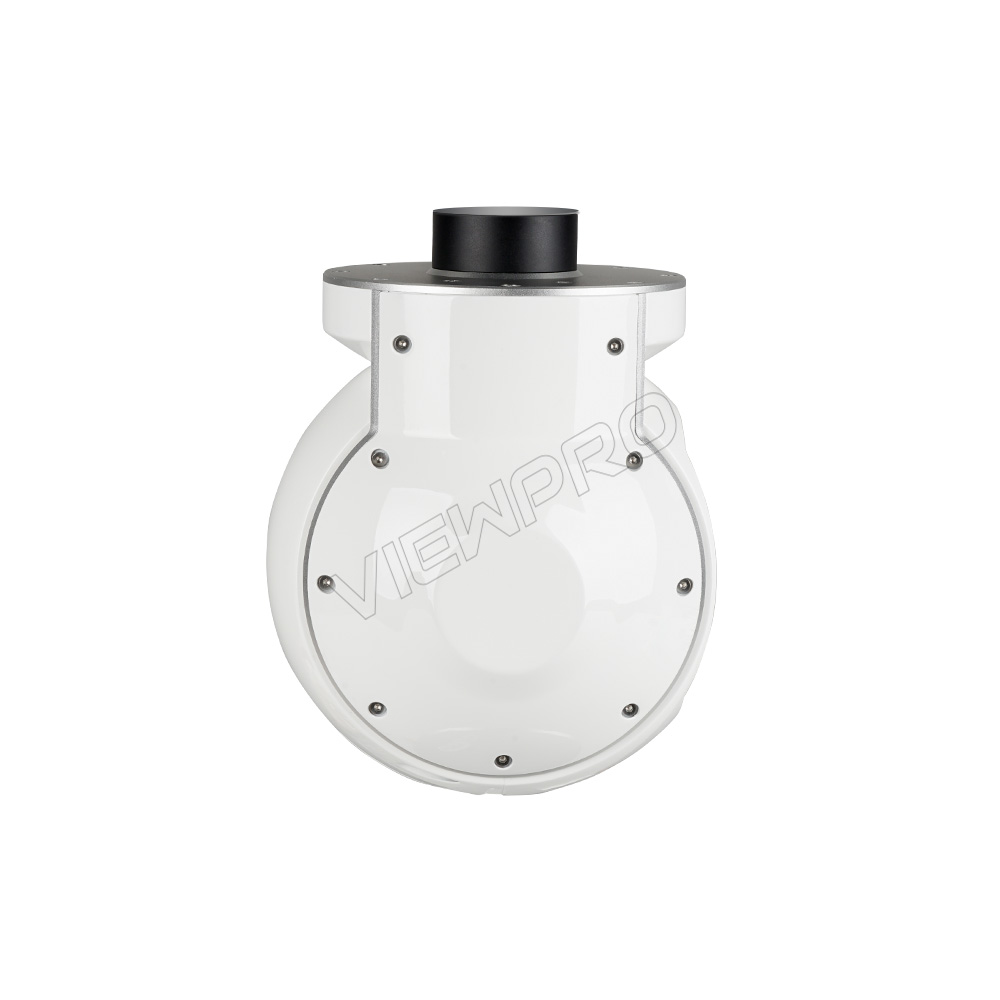

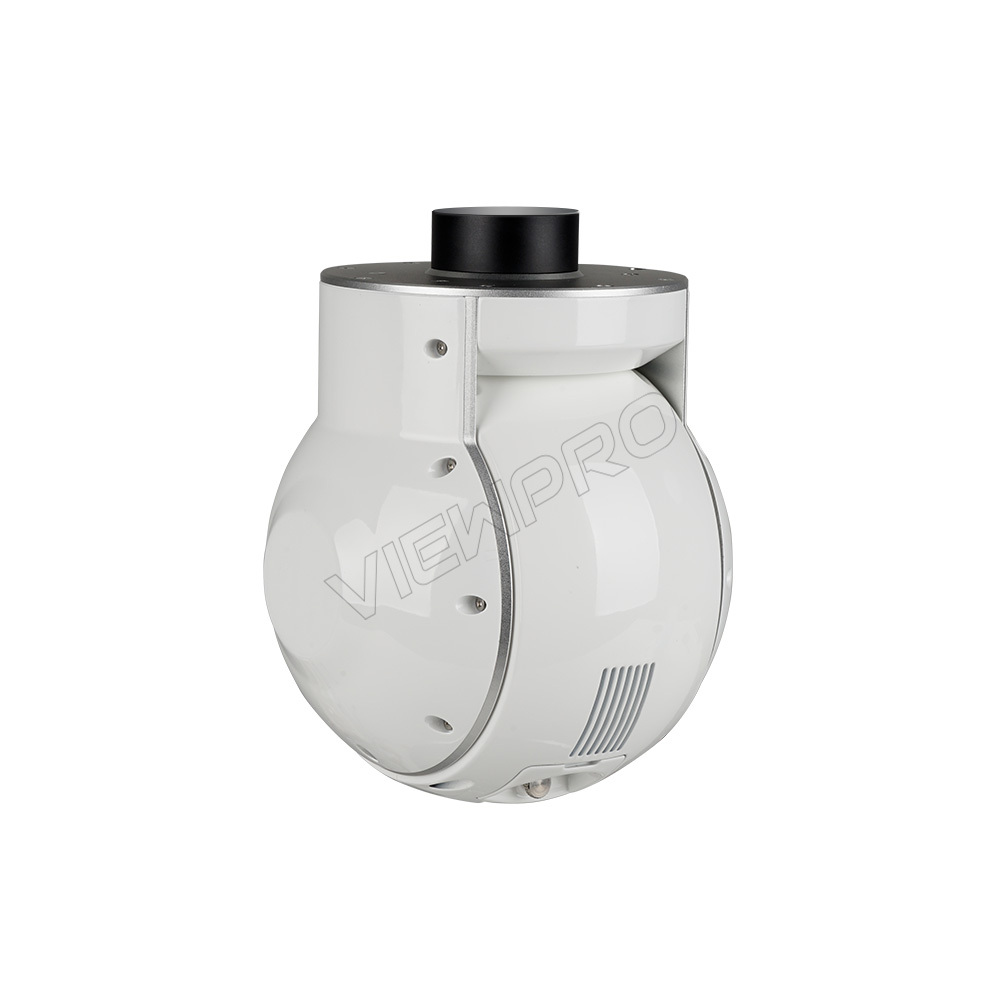

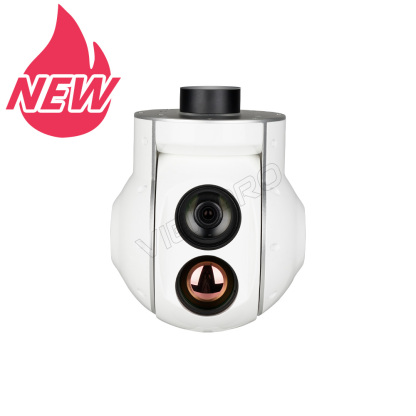

مواصفات كاميرا جيمبال U30TIR-35 المزودة بمستشعرين EO+IR لتتبع الأجسام بتقريب 30x
| معلمات الأجهزة | |
| جهد التشغيل | 16 فولت |
| جهد الدخل | 4S ~ 6S (14.8V~25.2V) |
| جهد الخرج | 5 فولت (يتم التوصيل بتقنية PWM) |
| التيار الديناميكي | 650~1250 مللي أمبير عند 16 فولت |
| استهلاك الطاقة | متوسط استهلاك الطاقة 10.4 واط، الحد الأقصى 20 واط |
| درجة حرارة بيئة العمل | -20 درجة مئوية ~ +50 درجة مئوية |

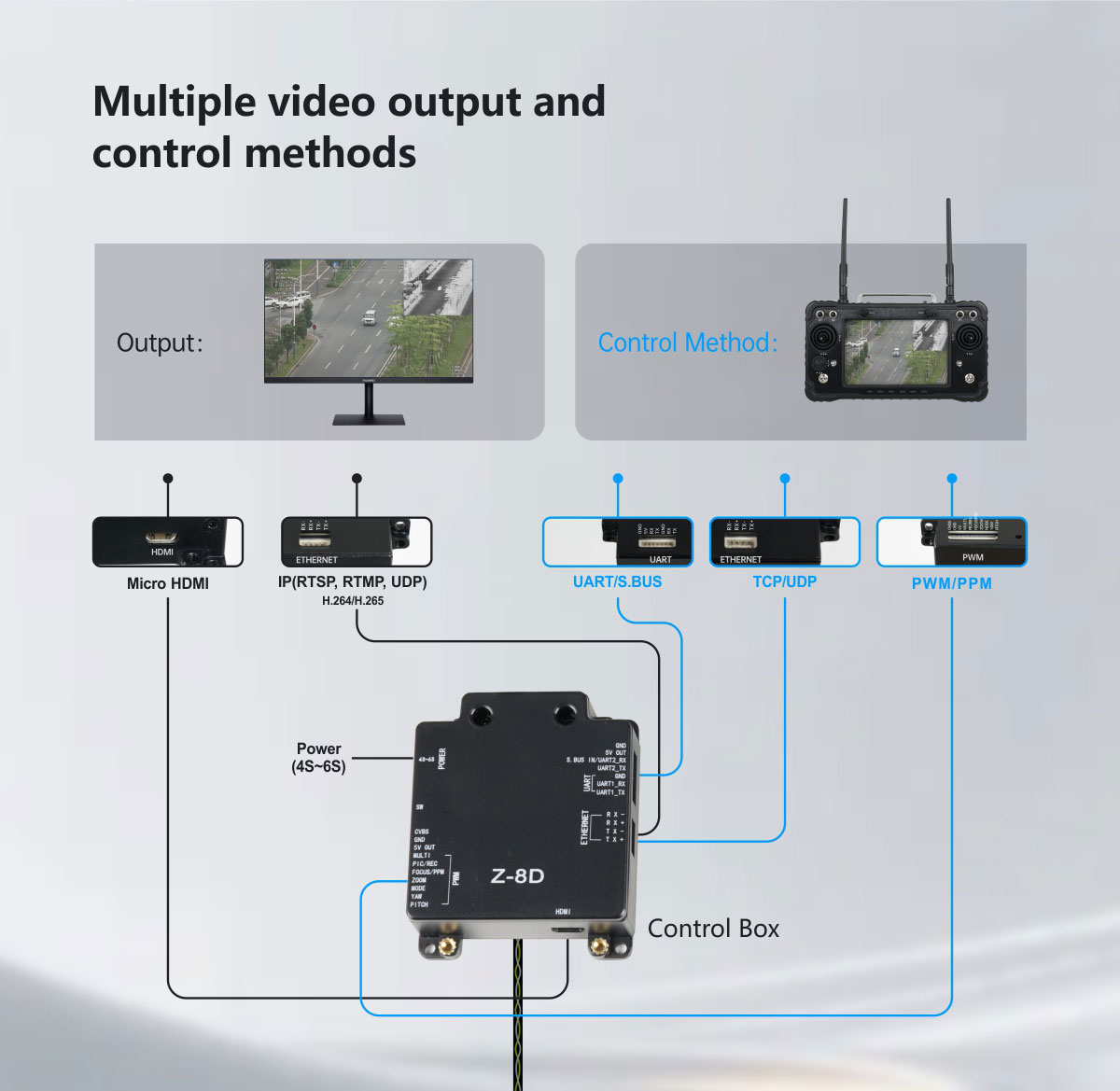

| المخرجات (اختياري) | Micro HDMI (1080P 60fps) / IP (RTSP/UDP 720p/1080p 25fps/30fps H264/H265) |
| التخزين المحلي | بطاقة TF (حتى 512 جيجابايت، الفئة 10، تنسيق FAT32) |
| تنسيق تخزين الصور في بطاقة TF | JPG(1920*1080) |
| تنسيق تخزين الفيديو في بطاقة TF | MP4 (1080P 30fps) |
| طريقة التحكم | PWM / TTL / S.BUS / TCP / UDP |
| مواصفات جيمبال | |
| نطاق ميكانيكي | زاوية الميل/الإمالة: -45 درجة (لأعلى) ~ 120 درجة (لأسفل)، زاوية الانحراف/الدوران: ±300 درجة / ±360 درجة*N (إصدار إخراج IP) |
| نطاق قابل للتحكم | زاوية الميل/الإمالة: -30°～115°، زاوية الانحراف/الدوران: ±290° / ±360°*N (إصدار إخراج IP) |
| زاوية الاهتزاز | زاوية الميل/الدوران/الانحراف: ±0.02 درجة |
| مفتاح واحد للمركز | √ |

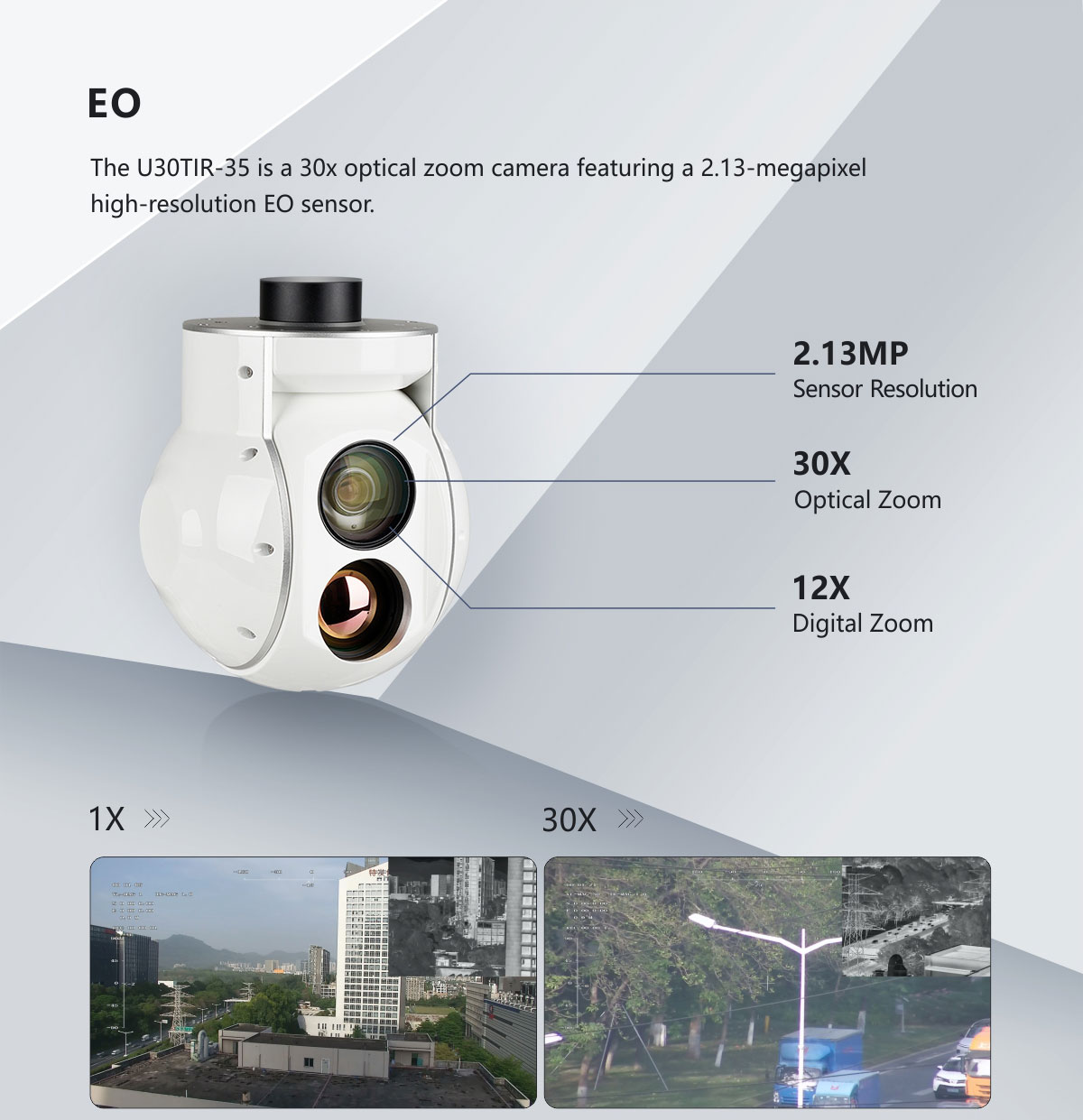

| مواصفات كاميرا EO | |
| مستشعر التصوير | مستشعر CMOS من نوع STARVIS2 بحجم 1/2.8 بوصة |
| جودة الصورة | دقة عالية كاملة 1080 (1920*1080) |
| بكسل فعال | 2.13 ميجابكسل |
| عدسة تكبير بصري | 30x، F=4.3~129 مم |
| التكبير الرقمي | 12x (360x مع التكبير البصري) |
| أقصر مسافة بين الجسم والهدف | من 10 مم (الطرف العريض) إلى 1200 مم (الطرف المقرب) |
| زاوية الرؤية الأفقية | 64.0 درجة (الطرف العريض) ~ 2.4 درجة (الطرف المقرب) |
| نظام المزامنة | داخلي |
| نسبة الإشارة إلى الضوضاء | أكثر من 50 ديسيبل |
| إضاءة دنيا | اللون 0.009 لوكس (1/30 ثانية، 50%، وضع الحساسية العالية قيد التشغيل) |
| اللون 0.09 لوكس (1/30 ثانية، 50%، وضع الحساسية العالية متوقف) | |
| التحكم في التعرض | الوضع التلقائي، الوضع اليدوي، وضع الأولوية (أولوية سرعة الغالق وأولوية فتحة العدسة)، تعويض التعريض الضوئي، التعريض التلقائي البطيء |
| يكسب | تلقائي/يدوي من 0 ديسيبل إلى 50.0 ديسيبل (من 0 إلى 28 خطوة) الحد الأقصى للكسب من 10.7 ديسيبل إلى 50.0 ديسيبل (من 6 إلى 28 خطوة) |
| توازن اللون الأبيض | تلقائي، ATW، داخلي، خارجي، ضغطة واحدة WB، يدوي WB، خارجي تلقائي، مصباح بخار الصوديوم (ثابت/تلقائي/خارجي تلقائي) |
| سرعة الغالق | من 1/1 ثانية إلى 1/10000 ثانية، 22 خطوة |
| تعويض الإضاءة الخلفية | نعم |
| إزالة الضباب | نعم |

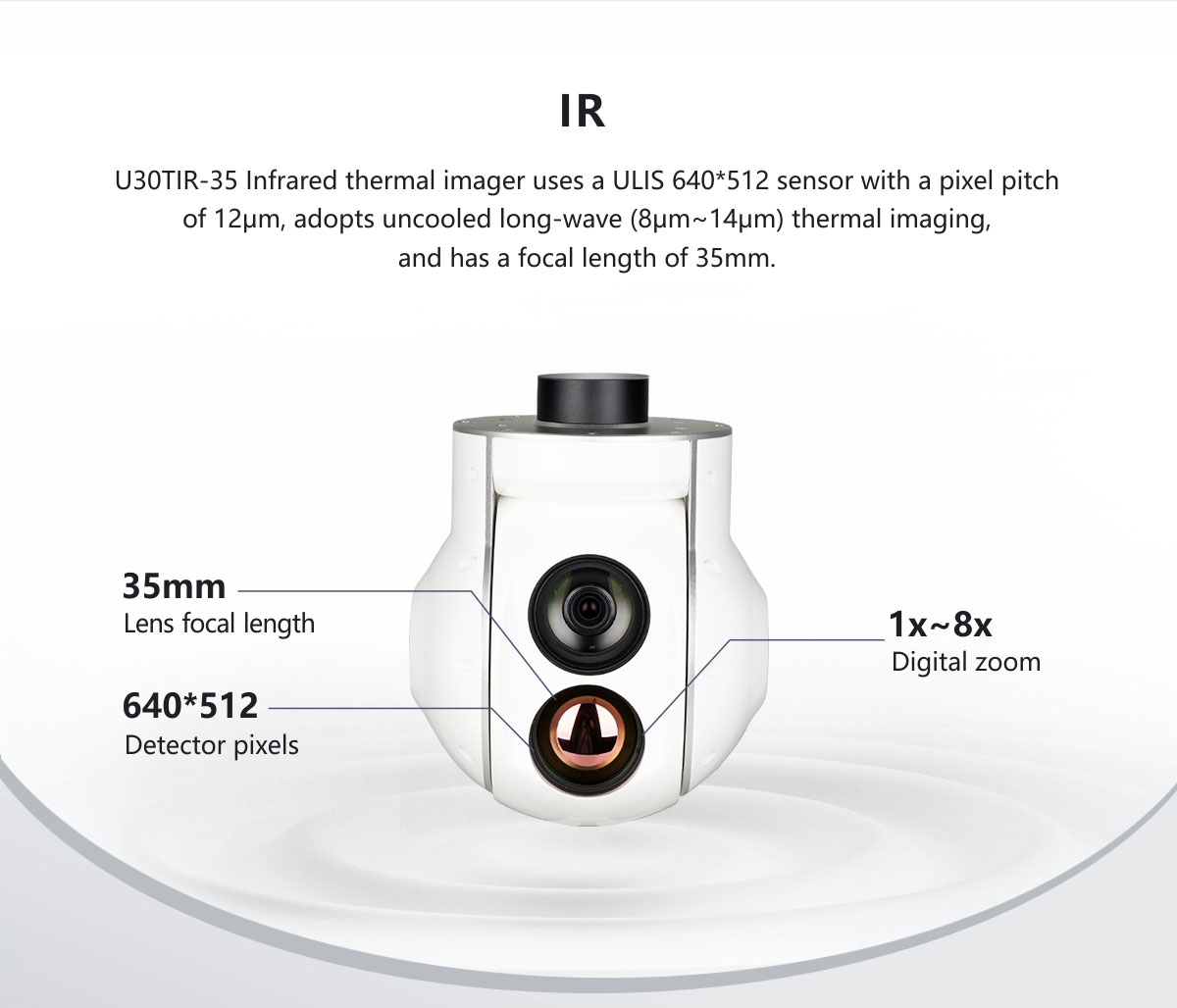

| مواصفات جهاز التصوير الحراري بالأشعة تحت الحمراء | |
| طول التركيز | 35 ملم |
| مجال الرؤية الأفقي | 12.5 درجة |
| مجال الرؤية العمودي | 10.0 درجة |
| مجال الرؤية القطري | 16.0 درجة |

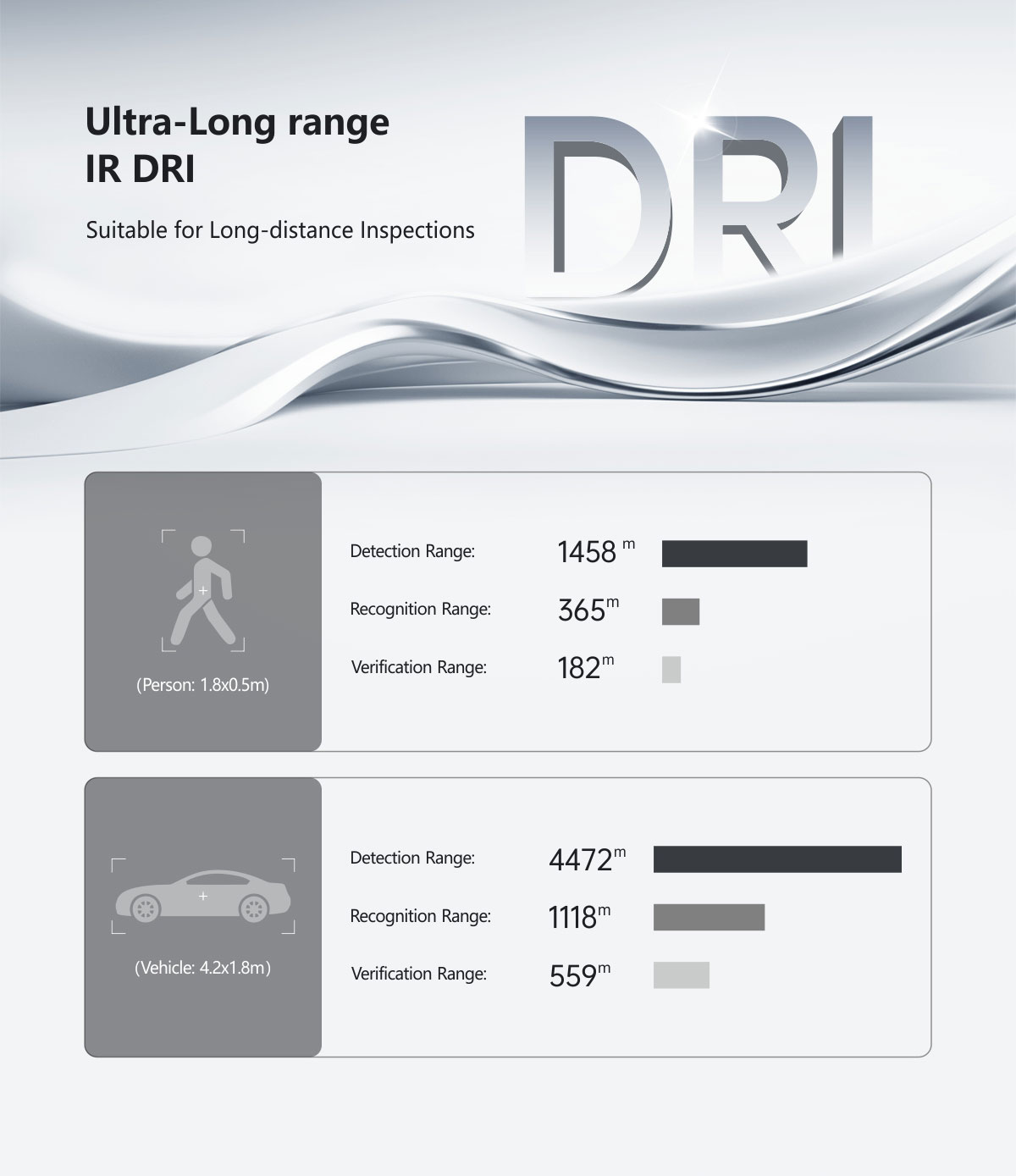

| مسافة التحقيق (رجل: 1.8 × 0.5 متر) | 1458 مترًا |
| التعرف على المسافة (رجل: 1.8 × 0.5 متر) | 365 متراً |
| المسافة المُتحقق منها (رجل: 1.8 × 0.5 متر) | 182 متراً |
| مسافة الكشف (سيارة: 4.2 × 1.8 متر) | 4472 مترًا |
| التعرف على المسافة (سيارة: 4.2 × 1.8 متر) | 1118 مترًا |
| المسافة المُتحقق منها (السيارة: 4.2 × 1.8 متر) | 559 مترًا |
| وضع التشغيل | كاميرا تصوير حراري غير مبردة تعمل بأشعة فوق البنفسجية طويلة الموجة (8 ميكرومتر ~ 14 ميكرومتر) |
| بكسل الكاشف | 640*512 |
| دقة البكسل | 12 ميكرومتر |
| طريقة التركيز | عدسة أساسية غير حرارية |
| NETD | ≤50 مللي كلفن عند F1.0 عند 25 درجة مئوية |

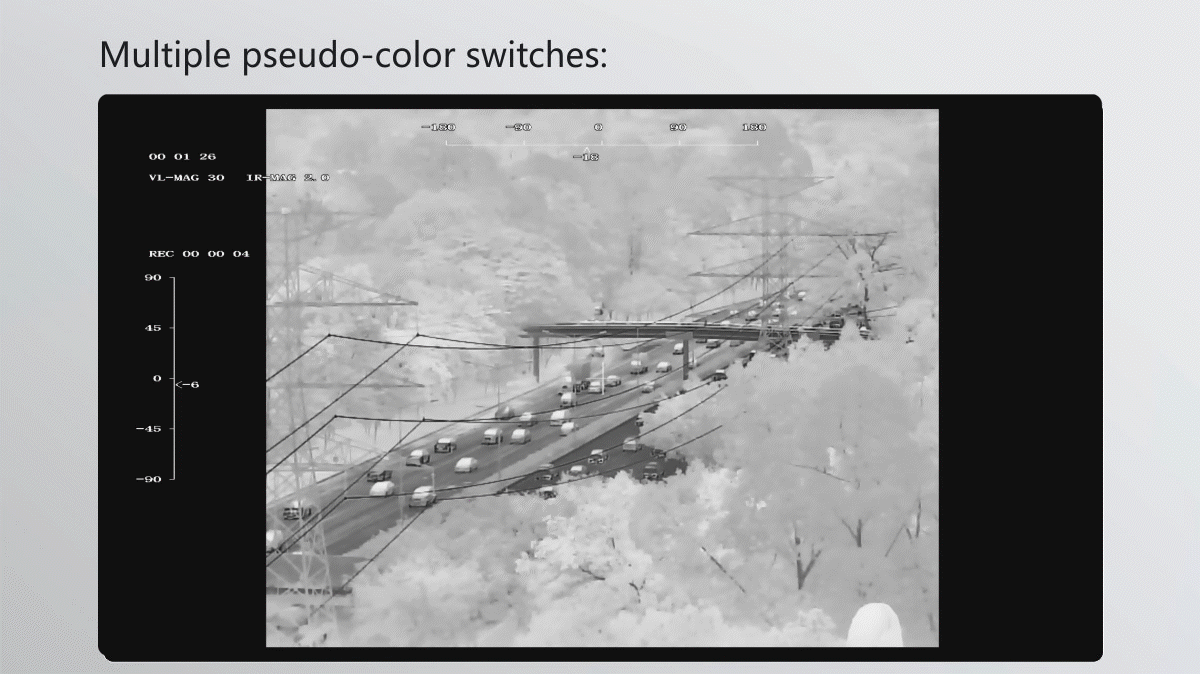

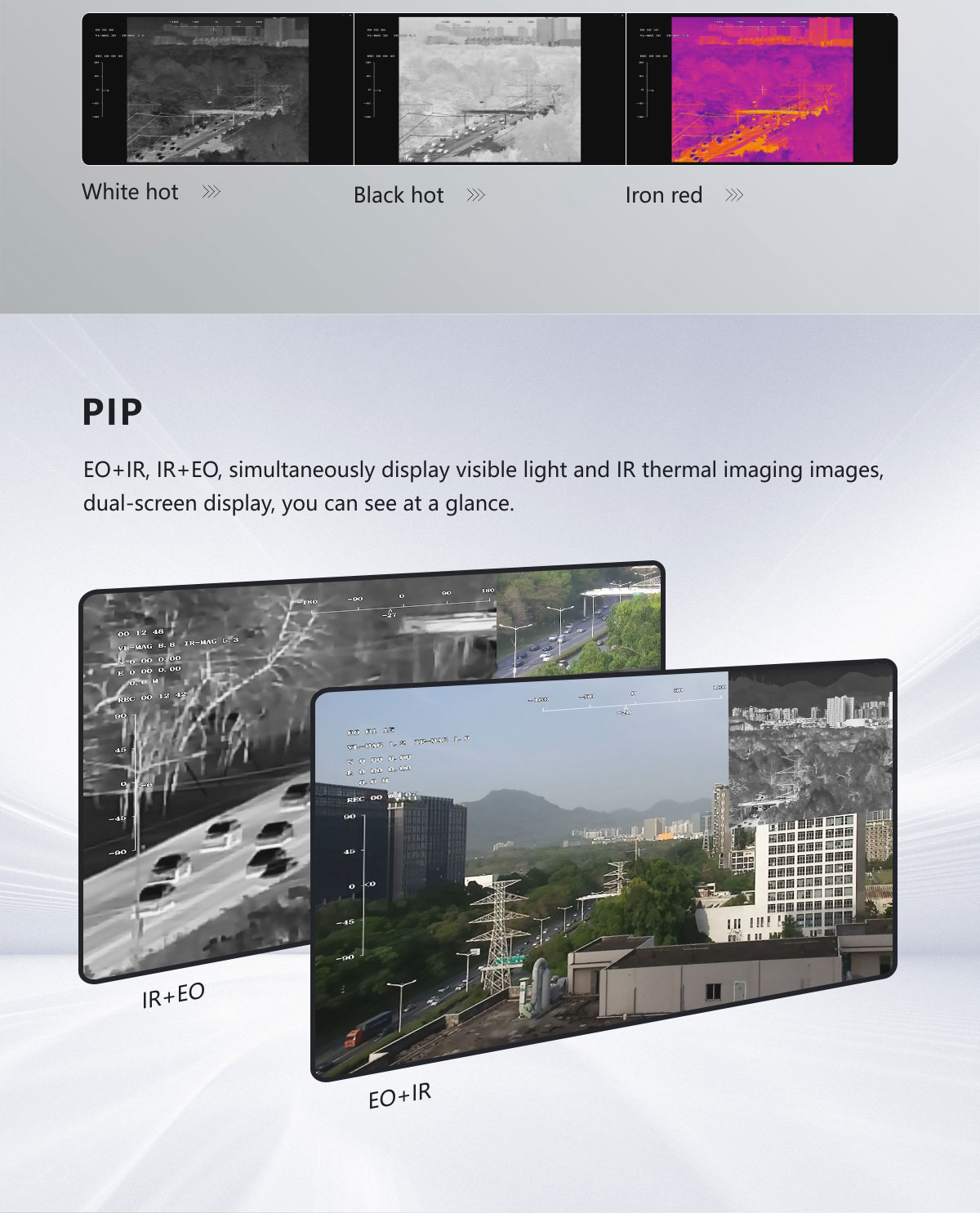

| لوحة الألوان | أبيض، أحمر حديدي، لون زائف |
| التكبير الرقمي | من 1x إلى 8x |

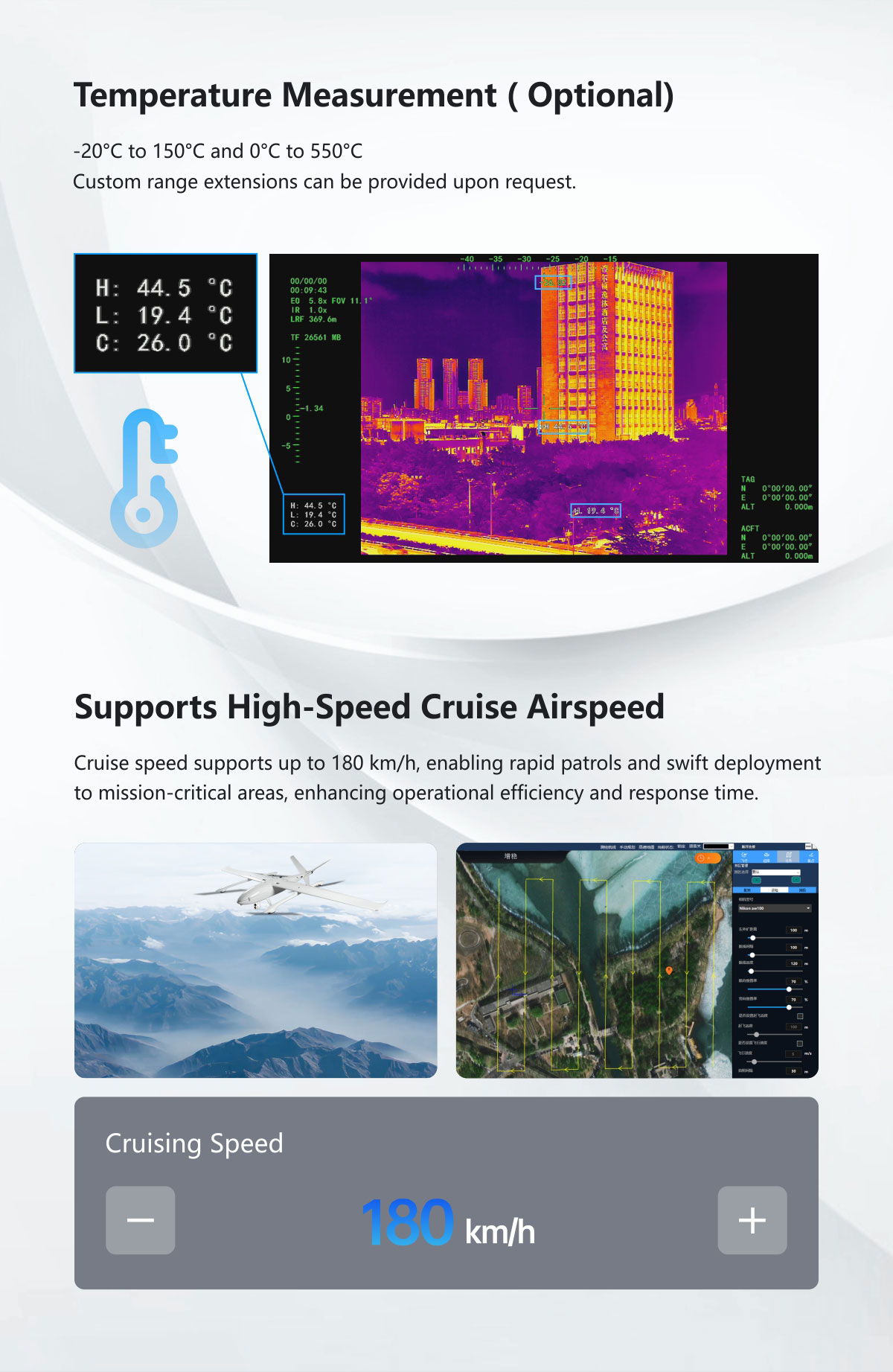

| وظيفة قياس الإشعاع (اختياري) | نطاق قياس درجة الحرارة اختياري: -20 درجة مئوية إلى +150 درجة مئوية، 0 درجة مئوية إلى +550 درجة مئوية |
| دقة قياس درجة الحرارة: ±3 درجة مئوية أو +3% (يُؤخذ القيمة الأكبر) عند 23 درجة مئوية ±3 درجة مئوية، مدى قياس درجة الحرارة 5 أمتار | |
| تتبع الأجسام بواسطة كاميرا EO/IR | |
| معدل تحديث بكسل الانحراف | 50 هرتز |
| تأخير إخراج بكسل الانحراف | 5 مللي ثانية |
| الحد الأدنى لتباين الجسم | 5% |
| نسبة الإشارة إلى الضوضاء | 4 |
| الحد الأدنى لحجم الكائن | 32*32 بكسل |
| أقصى حجم للكائن | 128 × 128 بكسل |
| سرعة التتبع | ±48 بكسل/إطار |
| وقت ذاكرة الكائن | 100 إطار (4 ثوانٍ) |
| متوسط قيم الجذر التربيعي لضوضاء النبض في موضع الجسم | أقل من 0.5 بكسل |
| معلومات التعبئة والتغليف | |
| شمال غرب | 1085±10 غرام (إصدار منفذ العرض مع منفذ العرض) |

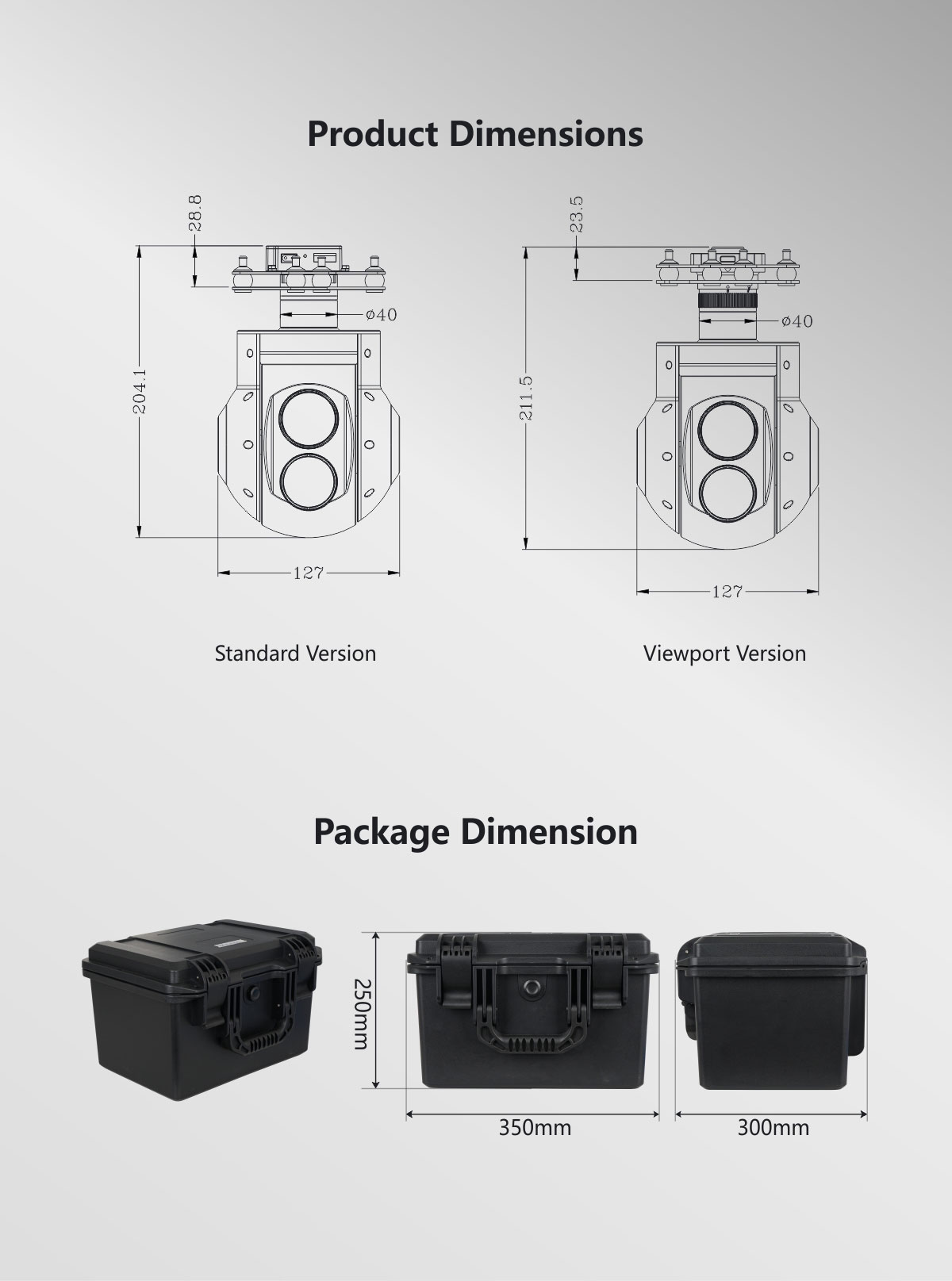

| قياس المنتج | 127*130*202.5 مم / 127*130*211.5 مم (إصدار منفذ العرض مع منفذ العرض) |

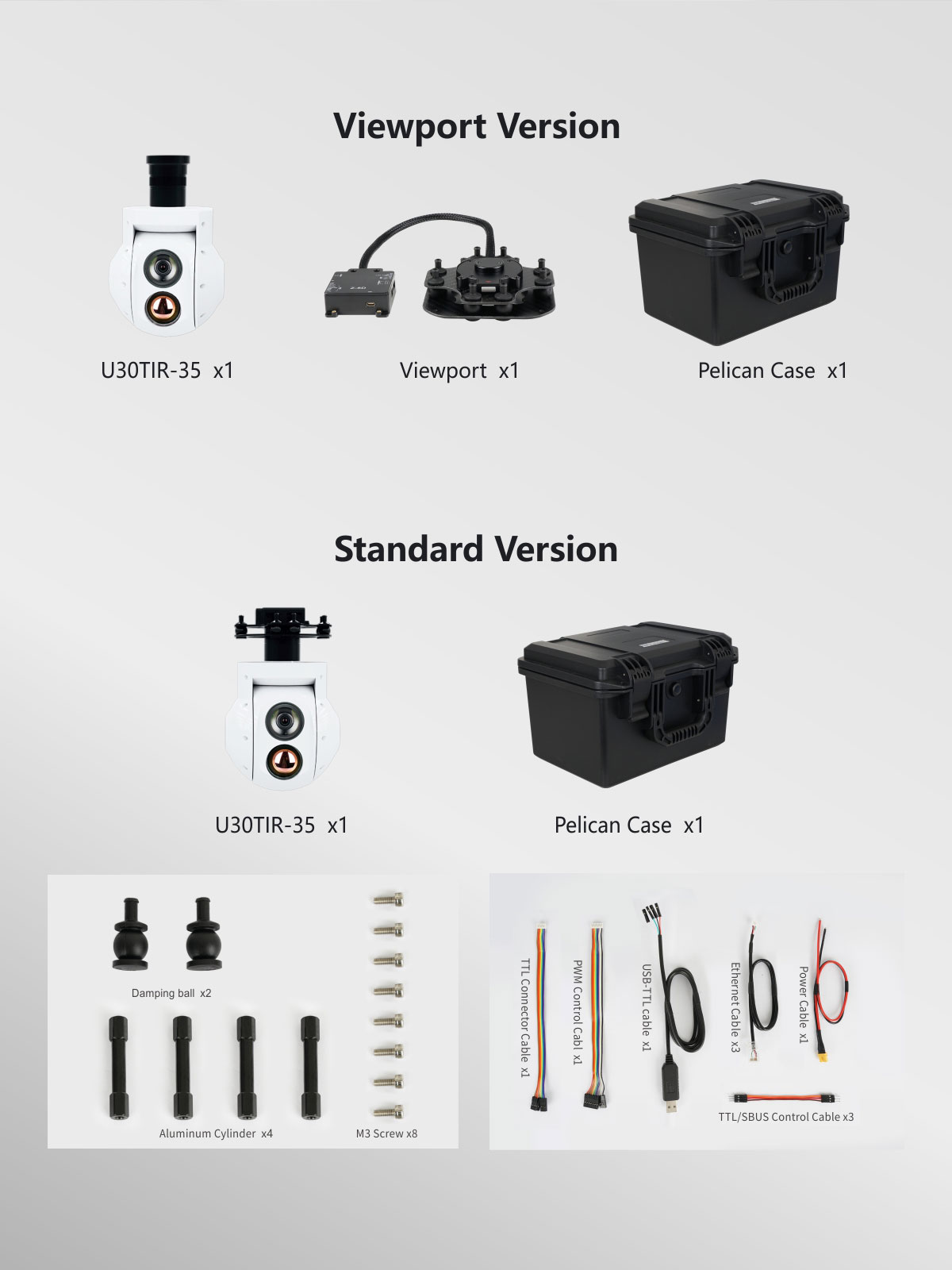

| مُكَمِّلات | جهاز كاميرا جيمبال واحد، براغي، أسطوانات ألومنيوم، كرات تخميد، ألواح تخميد، كابل USB إلى TTL واحد / صندوق بلاستيكي عالي الجودة مع وسادة إسفنجية |
| جي دبليو | حوالي 2185 غرام |
| قياسات العبوة. | 300 × 250 × 200 مم |
لمزيد من التفاصيل، يرجى زيارة كاميرا U30TIR-35 30x EO+IR ثنائية المستشعرات لتتبع الأجسام مع مثبت جيمبال
-
