Introducción del producto
Especificación
Especificación A609R
| Parámetros de hardware | |
| Voltaje de trabajo | 16 V |
| Voltaje de entrada | 4 S ~ 6 S (14,8 V ~ 25,2 V) |
| Corriente dinámica | 530 ~ 1000 mA a 16 V |
| Consumo de energía | 8,5 W ~ 16 W |
| Temperatura del entorno de trabajo | -20 ℃ ~ +60 ℃ |
| Tasa de IP | IP43 |
| Salida | IP (RTSP/UDP 720p/1080p 30 fps H264/H265) |
| Almacenamiento local | Tarjeta SD (hasta 256G, clase 10, FAT32) |
| Formato de almacenamiento de imágenes en tarjeta TF | JPG (1920*1080) |
| Formato de almacenamiento de video en tarjeta TF | MP4 (1080P 30 fps) |
| Método de control | TTL o S.BUS (elige uno de ellos, y TTL por defecto), y TCP/UDP |
| Especificaciones del cardán | |

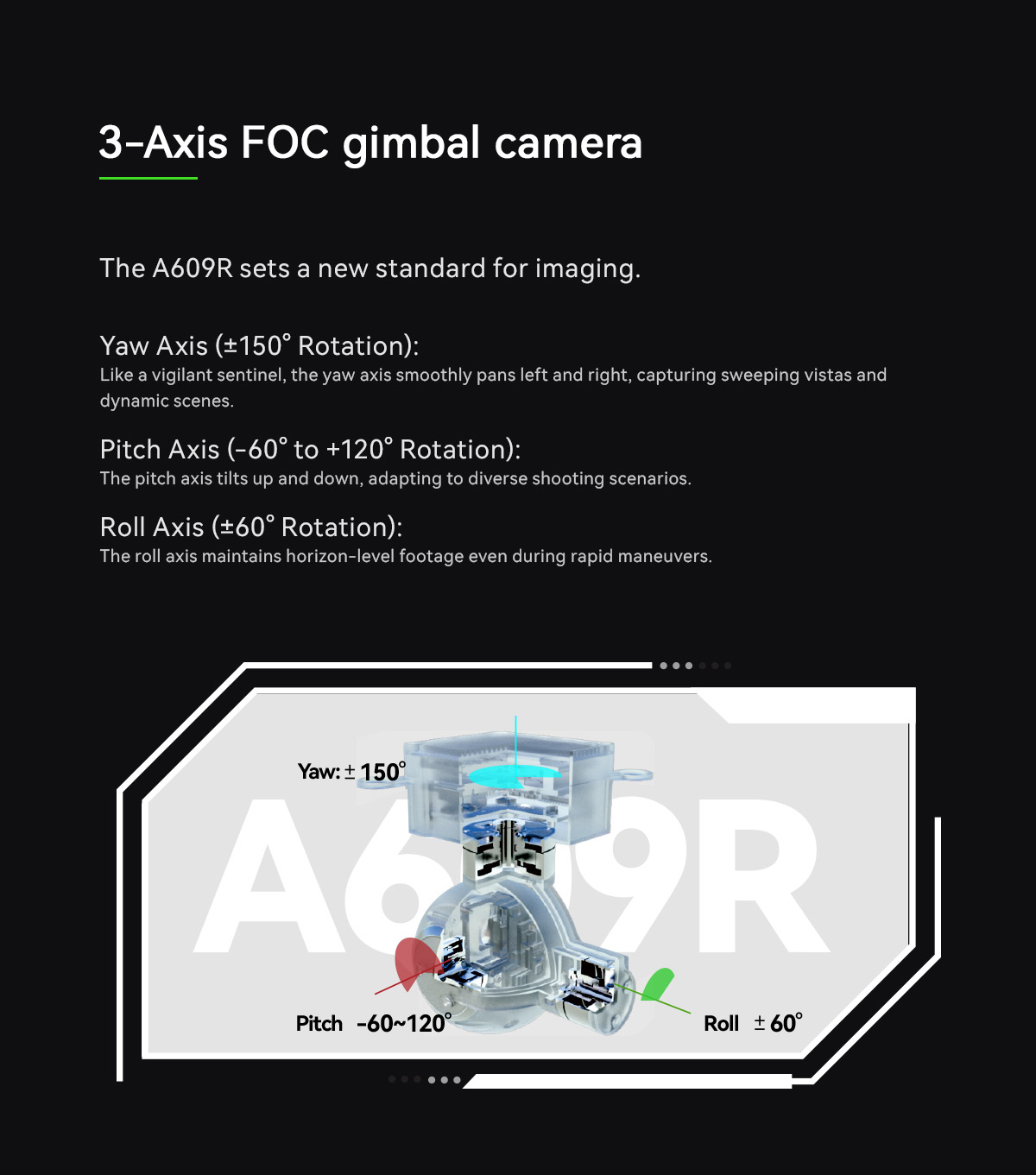

| Rango mecánico | Inclinación: -45°～130°, Rollo: ±60°, Guiñada/Panorámica: ±150° |
| Rango controlable | Inclinación/Inclinación: -40°～125°, Giro/Panorámica: ±145° |
| Ángulo de vibración | Inclinación/balanceo/giro: ±0,02° |
| Una tecla para centrar | √ |
| Especificaciones de la cámara EO | |
| Sensor de imagen | Sensor CMOS de 1/2,9" |
| Píxeles de imagen | 2 MP |
| Calidad de imagen | Full HD 1080 (1920*1080) |
| Longitud de enfoque | 6 mm |
| Zoom digital | 1x~12x |
| Ángulo de visión (D,H,V) | FOV: D 60° H 50° V 28° |
| Especificaciones de la cámara termográfica IR | |
| Longitud de enfoque | 9,1 mm |
| Campo de visión horizontal | 48,3° |
| Campo de visión vertical | 38,6° |
| Campo de visión diagonal | 62,4° |
| Modo de trabajo | Cámara termográfica de onda larga VOx sin refrigeración (8µm~14µm) |
| Píxeles del detector | 640*512 |
| Tamaño de píxel | 12µm |
| Zoom digital | 1x~8x |
| Método de enfoque | Prime atérmico lente |
| NETD | ≤40mK (@25℃,@F1.0) |
| Paleta de colores | Blanco, negro, pseudo color |
| Distancia de detección (hombre: 1,8 x 0,5 m) | 379 metros |
| Distancia de reconocimiento (hombre: 1,8 x 0,5 m) | 95 metros |
| Distancia verificada (hombre: 1,8 x 0,5 m) | 47 metros |
| Distancia de detección (automóvil: 4,2 x 1,8 m) | 1163 metros |
| Distancia de reconocimiento (automóvil: 4,2 x 1,8 m) | 291 metros |
| Distancia verificada (automóvil: 4,2 x 1,8 m) | 145 metros |
| Radiométrica Función (opcional) | Admite salida de datos de temperatura en pantalla completa |
| Rango opcional (-20 ℃ ~ +150 ℃, +100 ℃ ~ +550 ℃) | |
| ± 2 ℃ o ± 2 % de la lectura (lo que sea mayor). | |
| Seguimiento de objetos con cámara EO/IR | |
| Frecuencia de actualización del píxel de desviación | 30 Hz |
| Retardo de salida del píxel de desviación | <30 ms |
| Contraste mínimo del objeto | 5 % |
| SNR | 4 |
| Tamaño mínimo del objeto | 16 x 16 píxeles |
| Tamaño máximo del objeto | 256 x 256 píxeles |
| Velocidad de seguimiento | ± 48 píxel/fotograma |
| Tiempo de memoria del objeto | 100 fotogramas |
| Rendimiento de IA de la cámara EO/IR | |
| Tipo de objetivos | Automóvil y humano |
| Cantidad de detección simultánea | ≥ 10 objetivos |
| Relación de contraste mínima | 5% |
| Tamaño mínimo del objetivo | 5×5 píxeles |
| Tasa de detección de vehículos | ≥85% |
| Tasa de falsas alarmas | ≤10% |
| Telémetro láser IR | |
| Alcance | 5~1200 metros |
| Precisión | 1 m |
| Haz de luz | Láser de pulso de 905 nm |
| Ángulo divergente | ~6 mrad |
| Frecuencia del pulso láser | 1~4 Hz |
| Resolución de ubicación | Latitud y longitud del objetivo |
| Telémetro | Mide la distancia entre el objeto en el centro de la pantalla y el láser telémetro |
| Características | |

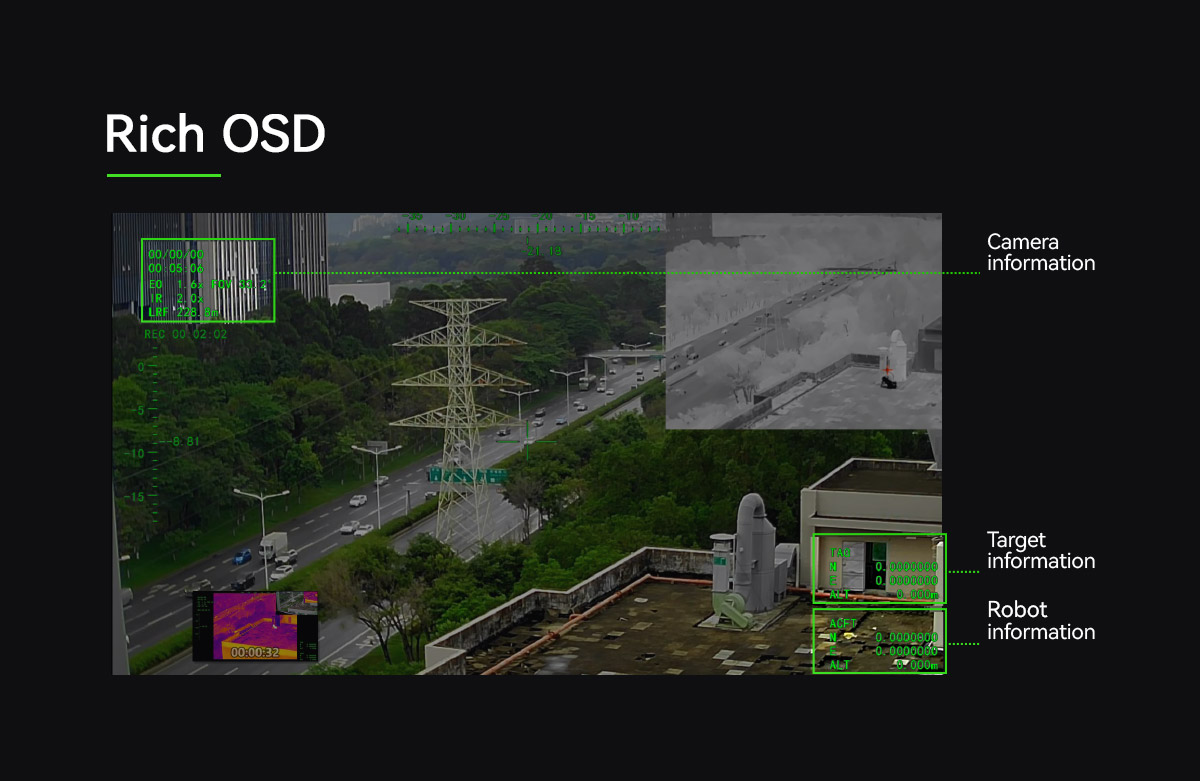

| OSD | Muestra el ángulo de guiñada y cabeceo del cardán, la ampliación, el valor de medición, la duración de la grabación de la tarjeta, el GPS y la altitud de la aeronave, el GPS y la altitud del punto de medición del objetivo, la fecha y la hora |
| Geoetiquetado | Muestra la hora y las coordenadas del GPS en la imagen exif |

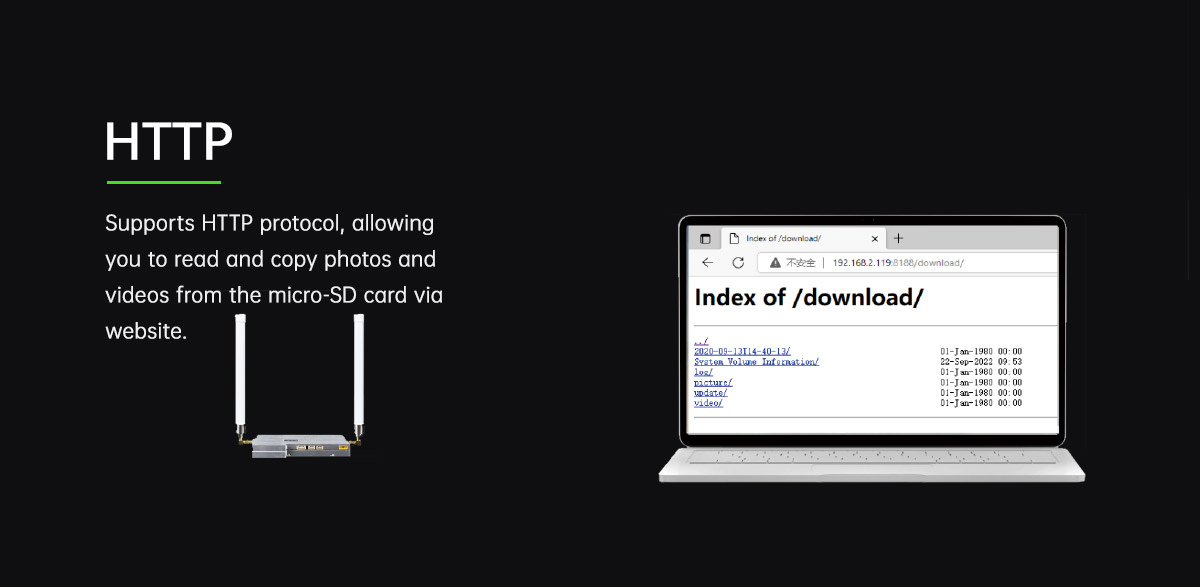

| Lectura de tarjetas en línea | HTTP lee imágenes o vídeos |
| KLV (UDP) | Grabación de tarjetas o reproducción de vídeo Viewlink |
| ArduPilot / PX4 | Compatibilidad (protocolo Mavlink) Opcional: compatible con la función Sígueme de Ardupilot |
| Unión de vídeo | EO+IR /IR+EO /EO /IR |
| Salida de transmisión de vídeo dual (opcional) | Compatibilidad (EO e IR, dos salidas de transmisión, notas: no se puede grabar una vez que se ha seleccionado la salida dual) |
| Información del embalaje | |
| Peso neto | 235±10 g |
| Medidas del producto | 78*62*106,2 mm |
| Accesorios | Tornillos, cable USB a TTL, cable de alimentación, cable multifunción, cable Ethernet, caja de alta calidad con cojín de espuma |

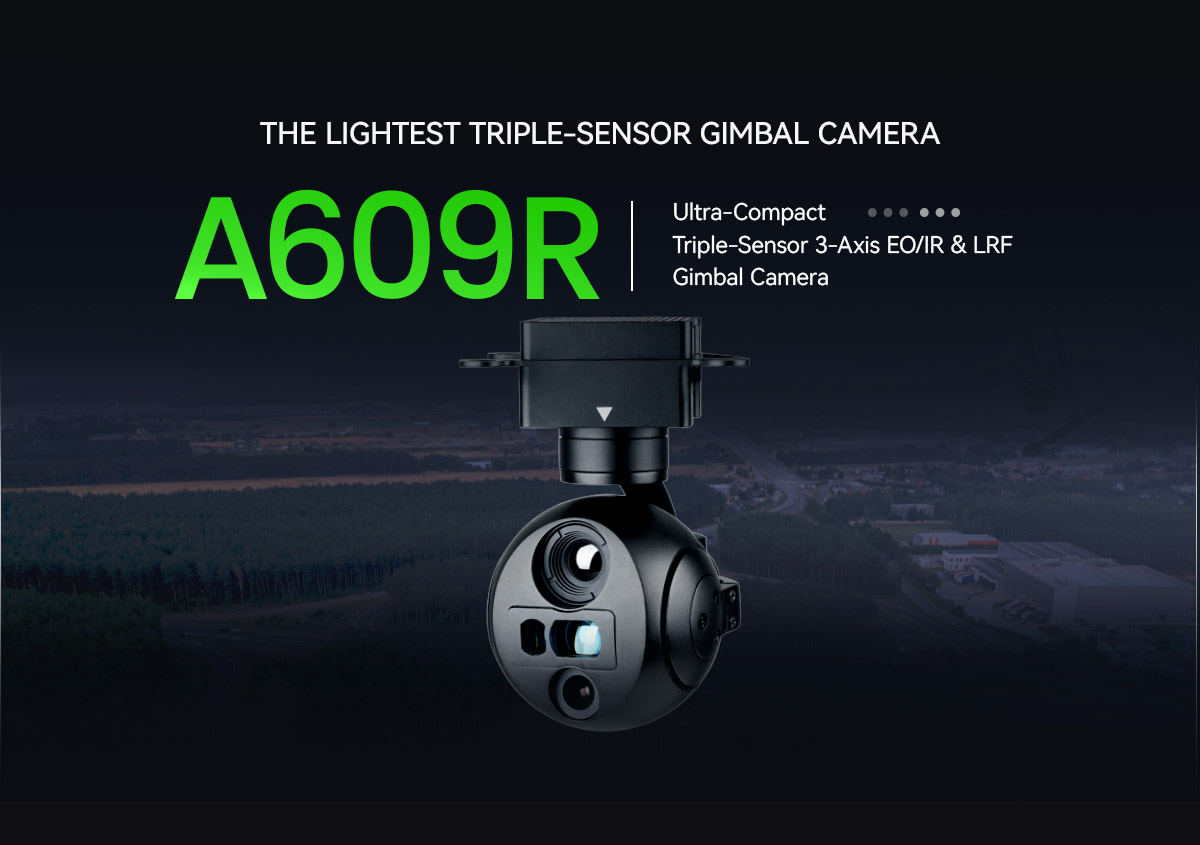

Para obtener más información, visite Cámara con cardán ultracompacta de 3 ejes, EO/IR y LRF, con triple sensor A609R
-
