Introducción del producto
Especificación
Especificaciones de la cámara con cardán y resolución de coordenadas GPS Q30TIRM Pro Target
| Parámetros de hardware | |
| Voltaje de trabajo | 16V |
| Voltaje de entrada | 4S ~ 6S (14,8 V ~ 25,2 V) |
| Voltaje de salida | 5 V (conectar con PWM) |
| Corriente dinámica | 750 ~ 1500 mA a 16 V |
| Consumo de energía | Promedio 12 W, máximo 24 W |
| Temperatura del entorno de trabajo. | -20℃ ~ +50℃ |
| Salida (opcional) | Micro HDMI (1080P 60 fps) / IP (RTSP/UDP 720p/1080p 25 fps/30 fps H264/H265) / SDI (1080P 30 fps) |
| Almacenamiento local | Tarjeta SD (hasta 512 GB, clase 10, formato FAT32) |
| Formato de almacenamiento de imágenes en tarjeta TF | JPG(1920*1080) |
| Formato de almacenamiento de vídeo en tarjeta TF | MP4 (1080P 30 fps) |
| Lectura de cartas en línea | SMB lee imágenes o vídeos / HTTP lee imágenes o vídeos |
| Método de control | PWM/TTL/S.BUS/TCP/UDP |
| Geoetiquetado | Soporte, visualización de tiempo y coordenadas GPS en imagen exif |
| Especificaciones del cardán | |

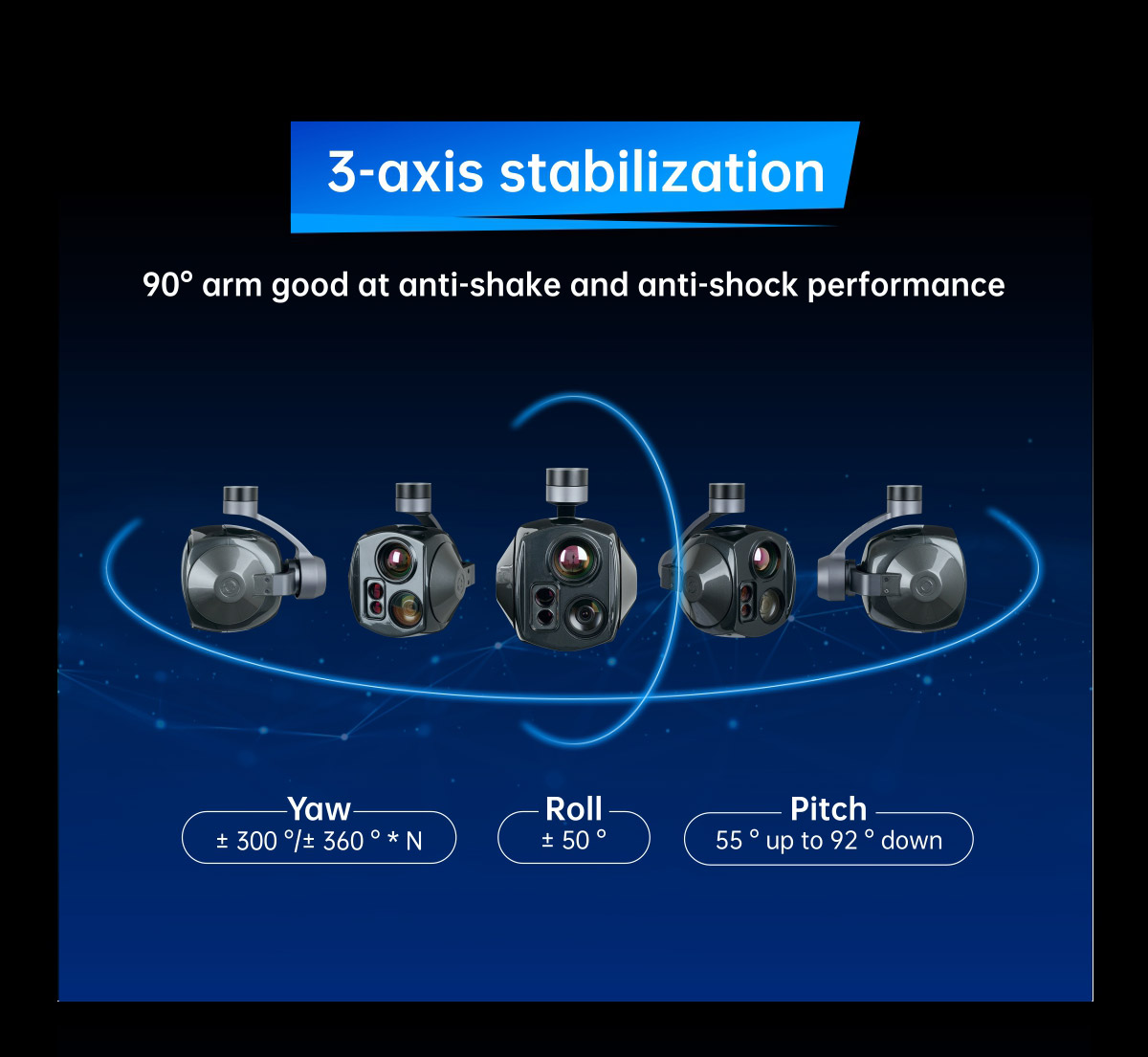

| Gama mecánica | Inclinación/cabeceo: -55°～92°, balanceo: ±50°, guiñada/panorámica: ±300° / ±360°*N (versión de salida IP/SDI) |
| Rango controlable | Inclinación/cabeceo: -45°～90°, giro/balanceo: ±290° / ±360°*N (versión de salida IP/SDI) |
| Ángulo de vibración | Inclinación/balanceo/guiñada: ±0,02° |
| Una tecla para centrar | √ |
| Especificaciones de la cámara EO | |
| Sensor de imagen | Sensor CMOS STARVIS2 tipo 1/2,8 |
| Calidad de imagen | Full HD 1080 (1920 x 1080) |
| Píxel efectivo | 2,13 MP |

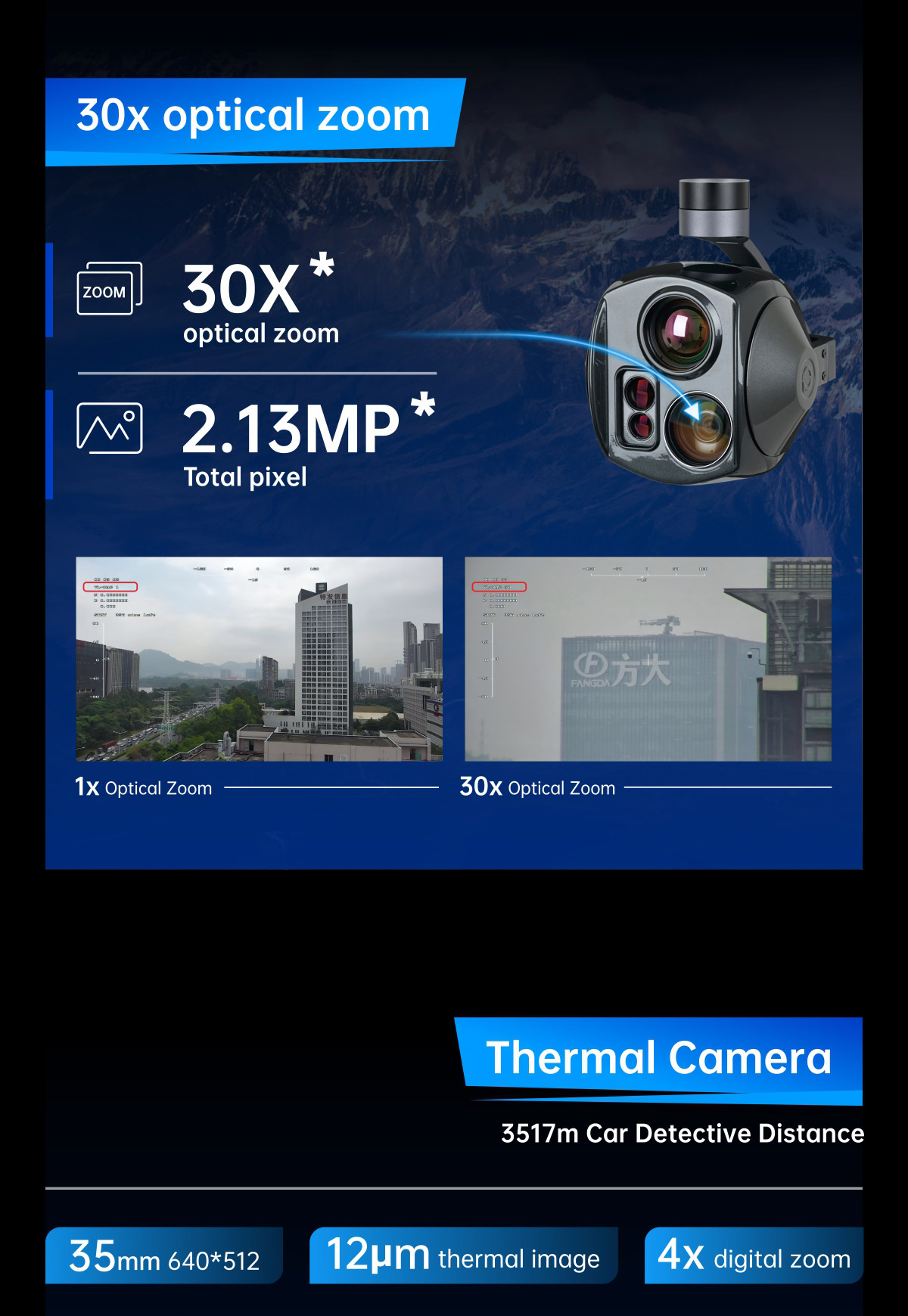

| Zoom óptico de la lente | 30x, apertura f=4,3~129 mm |
| Zoom digital | 12x (360x con zoom óptico) |
| Distancia mínima del objeto | 10 mm (extremo ancho) a 1200 mm (extremo telescópico) |
| Ángulo de visión horizontal | 64,0°(extremo ancho) ~ 2,4°(extremo telescópico) |
| Sistema de sincronización | Interno |
| Relación señal/ruido | más de 50dB |
| Iluminación mínima | Color 0,009 lux (1/30 s, 50 %, modo de alta sensibilidad activado) |
| Color 0,09 lux (1/30 s, 50 %, modo de alta sensibilidad desactivado) | |
| Control de exposición | Automático, Manual, Modo prioritario (prioridad de obturador y prioridad de iris), Compensación EV, AE lento |
| Ganar | Automático/Manual 0dB a 50,0dB (0 a 28 pasos) Límite de ganancia máxima: 10,7 dB a 50,0 dB (6 a 28 pasos) |
| Balance de blancos | Automático, ATW, Interior, Exterior, Balance de blancos con una pulsación, Balance de blancos manual, Automático para exteriores, Lámpara de vapor de sodio (Fijo/Automático/Automático para exteriores) |
| Velocidad de obturación | 1/1s a 1/10.000s, 22 pasos |
| Compensación de contraluz | Sí |
| Desempañar | Sí |
| Especificaciones de la cámara termográfica IR | |
| Longitud de enfoque | 35 mm |
| Campo de visión horizontal (°) | 12,5° |
| Campo de visión vertical (°) | 10,0° |
| Campo de visión diagonal(°) | 16,0° |
| Distancia del detective (Hombre: 1,8 x 0,5 m) | 1458 metros |
| Reconocer distancias (Hombre: 1,8x0,5m) | 365 metros |
| Distancia verificada (Hombre: 1,8 x 0,5 m) | 182 metros |
| Distancia de detección (coche: 4,2 x 1,8 m) | 4472 metros |
| Reconocer distancias (Coche: 4,2x1,8m) | 1118 metros |
| Distancia verificada (Automóvil: 4,2 x 1,8 m) | 559 metros |
| Modo de trabajo | Cámara termográfica de onda larga sin refrigeración (8 μm ~ 14 μm) |
| Píxel detector | 640*512 |
| Paso de píxeles | 12 µm |
| Método de enfoque | Lente principal atérmica |
| Corrección de emisividad | 0,01 ~ 1 |
| NETO | ≤50mK (@25℃) |
| Vehículo de marca registrada | ≤650mK (@frecuencia característica) |
| Mejora de imagen | Ajuste automático del brillo de la imagen y la relación de contraste. |
| Paleta de colores | Blanco, rojo hierro, pseudo color. |
| Corrección automática no uniforme | Sí (sin obturador) |
| Zoom digital | 1x ~ 4x |
| Tipo de termometría | No es compatible |
| Telémetro láser | |
| Longitudes de onda del láser | 1550 nm |
| Apertura óptica | Transmisión 13 mm/Recepción 17 mm |
| Resolución | 0,75 m |
| Capacidad de medición | 3000 m (valor típico 1: tamaño del objeto: la superficie del objetivo es más grande que el área del punto del láser Reflectividad: 60 % Tasa de precisión: 90 % Visibilidad: 10 km Temperatura ambiente: 20 ℃ Presión atmosférica: 1013 mbar) |
| Medición del objetivo del vehículo | 2300 m (valor típico 2: tamaño del objeto: 2,3 x 2,3 m; emisividad: 30 %; otros valores iguales que el valor típico 1) |
| Seguro para los ojos | Clase 1【Norma IEC 60825-1, segunda edición (2007-03)】 |
| Ángulo del haz láser (valor típico) | 1,0 mrad |
| Precisión (valor típico) | ±0,75 m |
| Precisión (en condiciones adversas) | ± 2m |
| Frecuencia de medición | 2 Hz |
| Resolución del objeto (valor típico) | 30 metros |
| Seguimiento de objetos con cámara EO/IR | |
| Tasa de actualización de la desviación de píxeles | 50 Hz |
| Retardo de salida del píxel de desviación | 5 ms |
| Contraste mínimo de objetos | 5% |
| relación señal/ruido | 4 |
| Tamaño mínimo del objeto | 32*32 píxeles |
| Tamaño máximo del objeto | 128*128 píxeles |
| Velocidad de seguimiento | ±48 píxeles por fotograma |
| Tiempo de memoria del objeto | 100 fotogramas (4 s) |
| Los valores de raíz cuadrada media del ruido del pulso en la posición del objeto | < 0,5 píxeles |
| Características | |
| OSD | Muestra el ángulo de inclinación y guiñada del cardán, la ampliación, el valor de medición, la duración de la grabación de la tarjeta, el GPS y la altitud de la aeronave o el GPS y la altitud del punto de medición de destino (elige uno de ellos y el GPS y la altitud del punto de medición de destino), la fecha y la hora |
| Geoetiquetado | Mostrar la hora y las coordenadas GPS en la imagen exif |
| Lectura de cartas en línea | SMB lee imágenes o vídeos / HTTP lee imágenes o vídeos |
| KLV (UDP) | Grabación de tarjeta o reproducción de video Viewlink |
| ArduPilot / PX4 | Soporte (protocolo Mavlink) Opcional: Soporte para la función Sígueme de Ardupilot |
| Costura de vídeo | EO+IR /IR+EO /EO /IR |
| Salida de transmisión de video dual | No compatible (salida de dos flujos EO e IR) |
| Información de embalaje | |

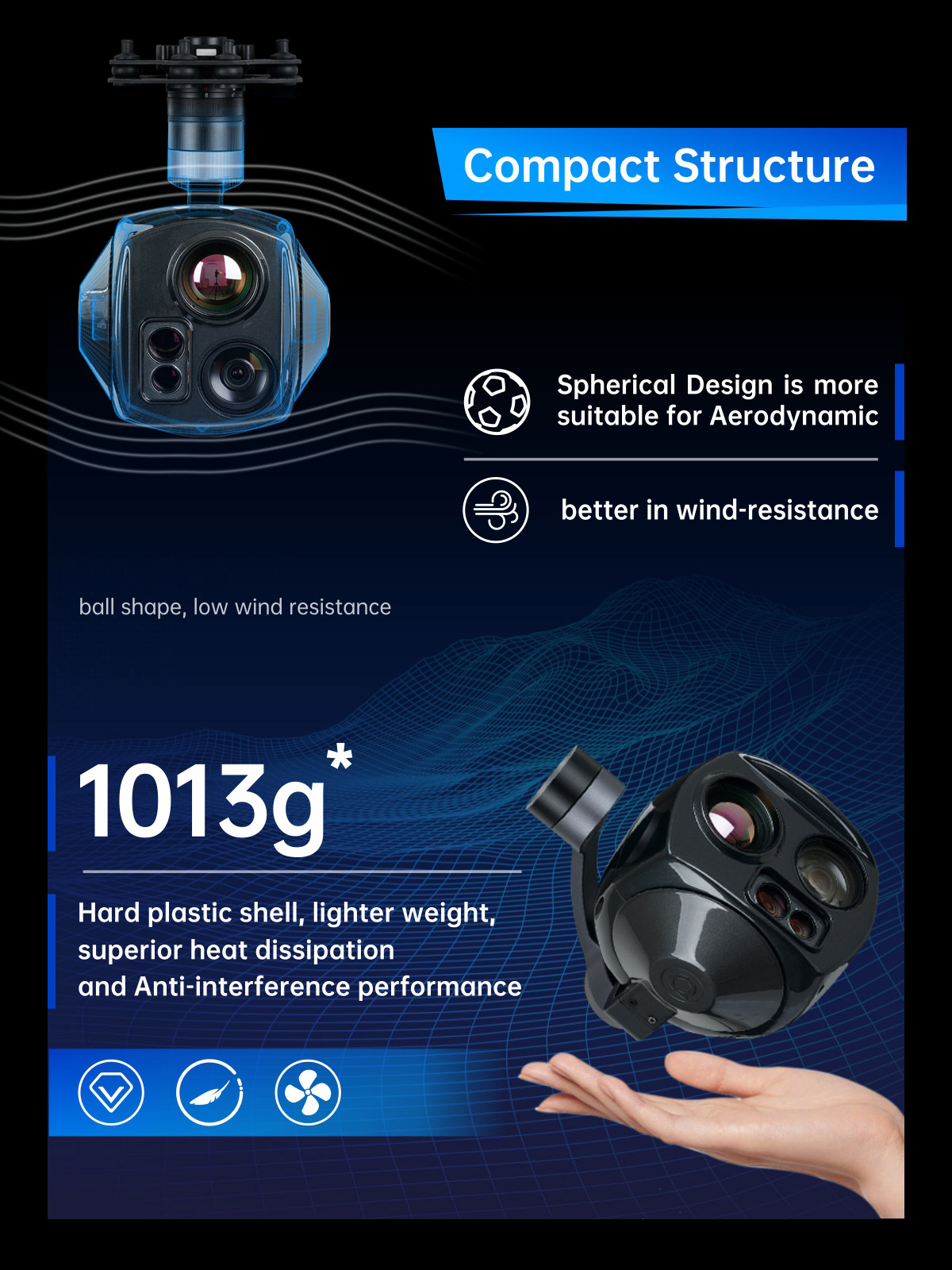

| NOROESTE. | 1116 g/1163 g (versión con ventana gráfica) |

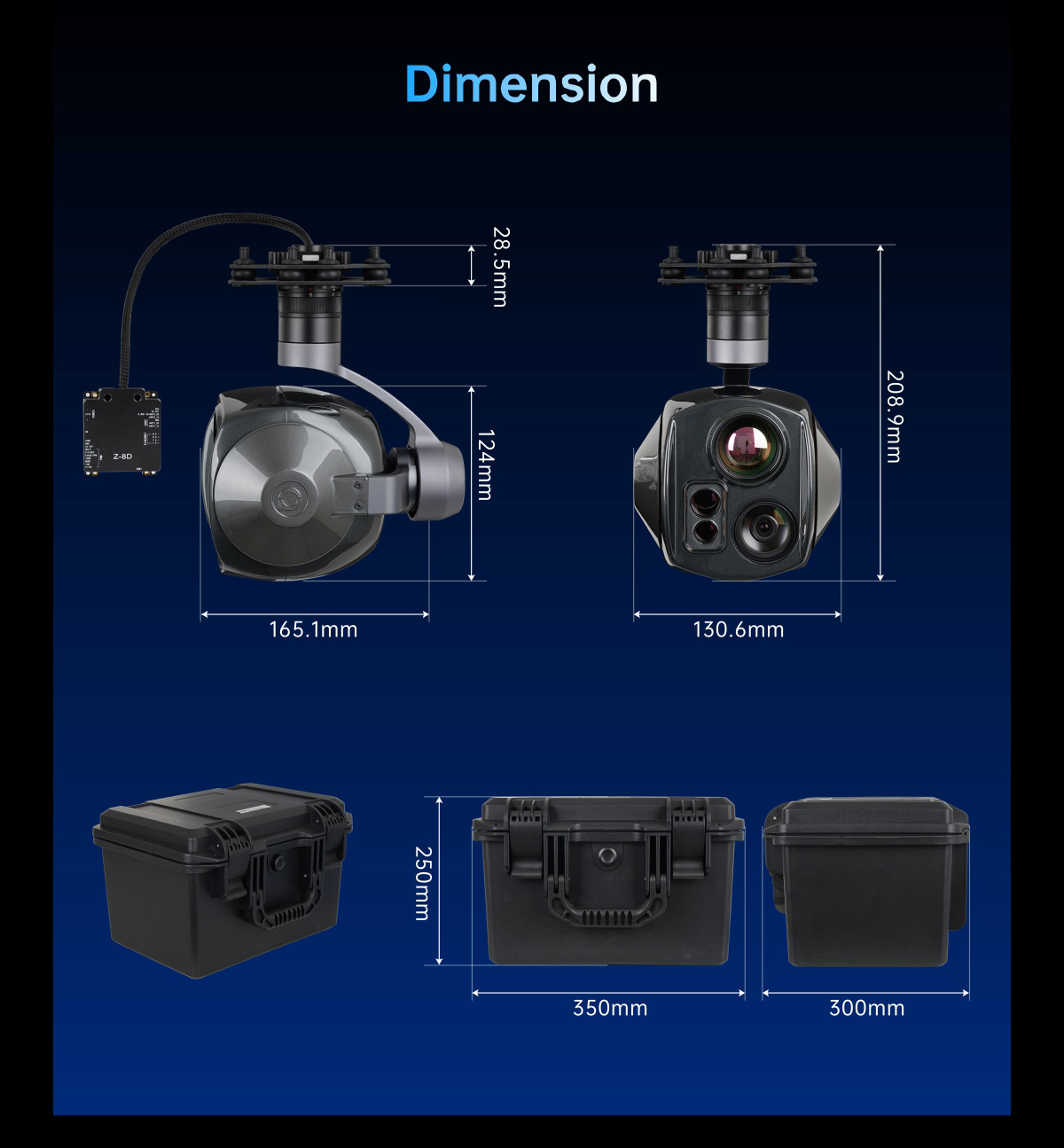

| Medida del producto | 165,1 x 130,6 x 203,2 mm/165,1 x 130,6 x 208,9 mm (versión con ventana gráfica) |

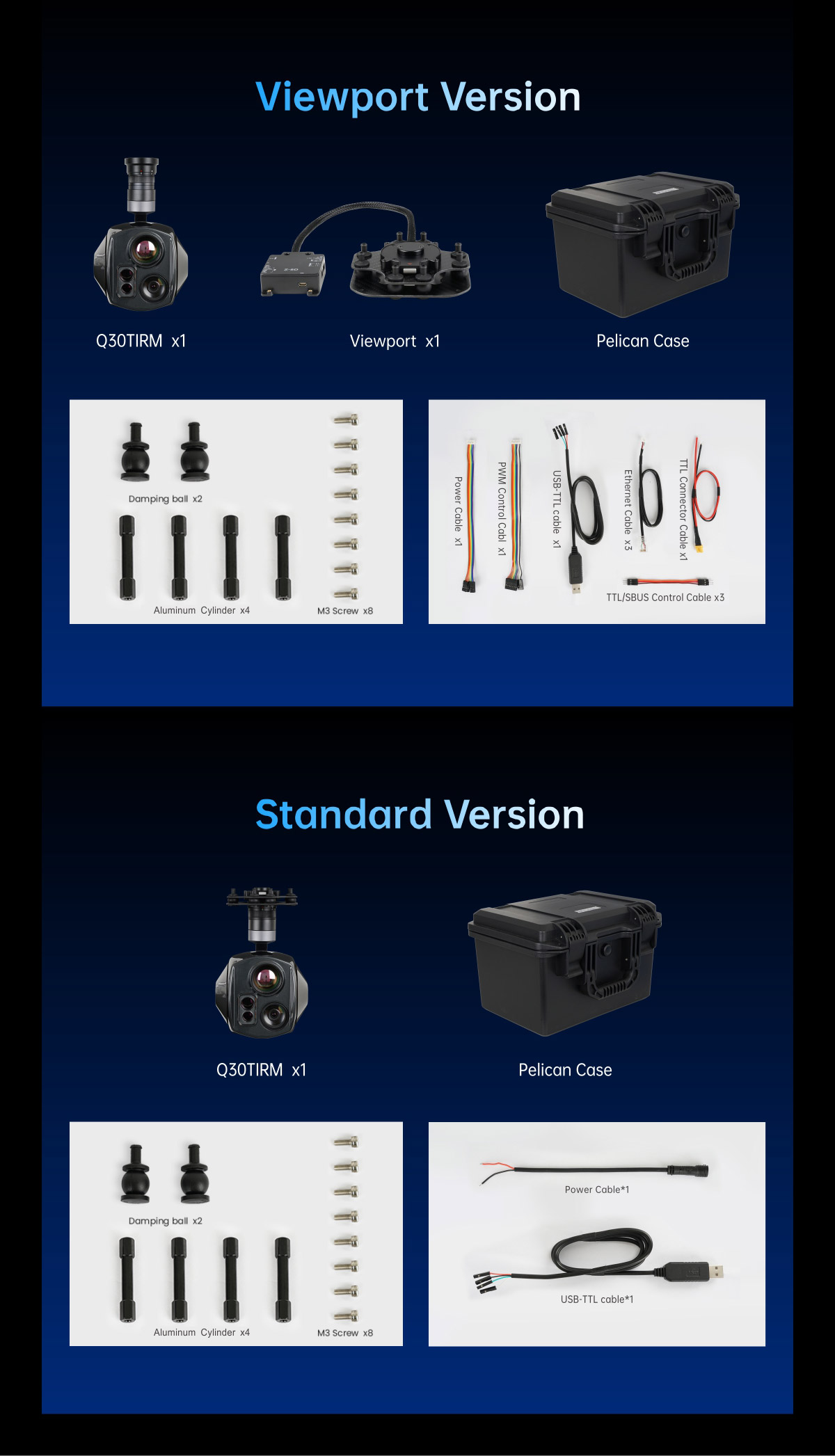

| Accesorios | Dispositivo de cámara con cardán de 1 pieza, tornillos, cilindros de cobre, bolas de amortiguación, cable USB a TTL de 1 pieza / Caja de plástico de alta calidad con cojín de espuma |
| G. W. | 3518 gramos |
| Paquete de medidas. | 360 x 300 x 250 mm |
Para más detalles, visiteTelémetro láser de alto nivel Q30TIRM Pro con zoom de 30x, EO/IR y seguimiento de objetos de 3 kmCámara
-
Introducción del producto
-
Especificación
Especificaciones de la cámara con cardán y resolución de coordenadas GPS Q30TIRM Pro Target
| Parámetros de hardware | |
| Voltaje de trabajo | 16V |
| Voltaje de entrada | 4S ~ 6S (14,8 V ~ 25,2 V) |
| Voltaje de salida | 5 V (conectar con PWM) |
| Corriente dinámica | 750 ~ 1500 mA a 16 V |
| Consumo de energía | Promedio 12 W, máximo 24 W |
| Temperatura del entorno de trabajo. | -20℃ ~ +50℃ |
| Salida (opcional) | Micro HDMI (1080P 60 fps) / IP (RTSP/UDP 720p/1080p 25 fps/30 fps H264/H265) / SDI (1080P 30 fps) |
| Almacenamiento local | Tarjeta SD (hasta 512 GB, clase 10, formato FAT32) |
| Formato de almacenamiento de imágenes en tarjeta TF | JPG(1920*1080) |
| Formato de almacenamiento de vídeo en tarjeta TF | MP4 (1080P 30 fps) |
| Lectura de cartas en línea | SMB lee imágenes o vídeos / HTTP lee imágenes o vídeos |
| Método de control | PWM/TTL/S.BUS/TCP/UDP |
| Geoetiquetado | Soporte, visualización de tiempo y coordenadas GPS en imagen exif |
| Especificaciones del cardán | |
| Gama mecánica | Inclinación/cabeceo: -55°～92°, balanceo: ±50°, guiñada/panorámica: ±300° / ±360°*N (versión de salida IP/SDI) |
| Rango controlable | Inclinación/cabeceo: -45°～90°, giro/balanceo: ±290° / ±360°*N (versión de salida IP/SDI) |
| Ángulo de vibración | Inclinación/balanceo/guiñada: ±0,02° |
| Una tecla para centrar | √ |
| Especificaciones de la cámara EO | |
| Sensor de imagen | Sensor CMOS STARVIS2 tipo 1/2,8 |
| Calidad de imagen | Full HD 1080 (1920 x 1080) |
| Píxel efectivo | 2,13 MP |
| Zoom óptico de la lente | 30x, apertura f=4,3~129 mm |
| Zoom digital | 12x (360x con zoom óptico) |
| Distancia mínima del objeto | 10 mm (extremo ancho) a 1200 mm (extremo telescópico) |
| Ángulo de visión horizontal | 64,0°(extremo ancho) ~ 2,4°(extremo telescópico) |
| Sistema de sincronización | Interno |
| Relación señal/ruido | más de 50dB |
| Iluminación mínima | Color 0,009 lux (1/30 s, 50 %, modo de alta sensibilidad activado) |
| Color 0,09 lux (1/30 s, 50 %, modo de alta sensibilidad desactivado) | |
| Control de exposición | Automático, Manual, Modo prioritario (prioridad de obturador y prioridad de iris), Compensación EV, AE lento |
| Ganar | Automático/Manual 0dB a 50,0dB (0 a 28 pasos) Límite de ganancia máxima: 10,7 dB a 50,0 dB (6 a 28 pasos) |
| Balance de blancos | Automático, ATW, Interior, Exterior, Balance de blancos con una pulsación, Balance de blancos manual, Automático para exteriores, Lámpara de vapor de sodio (Fijo/Automático/Automático para exteriores) |
| Velocidad de obturación | 1/1s a 1/10.000s, 22 pasos |
| Compensación de contraluz | Sí |
| Desempañar | Sí |
| Especificaciones de la cámara termográfica IR | |
| Longitud de enfoque | 35 mm |
| Campo de visión horizontal (°) | 12,5° |
| Campo de visión vertical (°) | 10,0° |
| Campo de visión diagonal(°) | 16,0° |
| Distancia del detective (Hombre: 1,8 x 0,5 m) | 1458 metros |
| Reconocer distancias (Hombre: 1,8x0,5m) | 365 metros |
| Distancia verificada (Hombre: 1,8 x 0,5 m) | 182 metros |
| Distancia de detección (coche: 4,2 x 1,8 m) | 4472 metros |
| Reconocer distancias (Coche: 4,2x1,8m) | 1118 metros |
| Distancia verificada (Automóvil: 4,2 x 1,8 m) | 559 metros |
| Modo de trabajo | Cámara termográfica de onda larga sin refrigeración (8 μm ~ 14 μm) |
| Píxel detector | 640*512 |
| Paso de píxeles | 12 µm |
| Método de enfoque | Lente principal atérmica |
| Corrección de emisividad | 0,01 ~ 1 |
| NETO | ≤50mK (@25℃) |
| Vehículo de marca registrada | ≤650mK (@frecuencia característica) |
| Mejora de imagen | Ajuste automático del brillo de la imagen y la relación de contraste. |
| Paleta de colores | Blanco, rojo hierro, pseudo color. |
| Corrección automática no uniforme | Sí (sin obturador) |
| Zoom digital | 1x ~ 4x |
| Tipo de termometría | No es compatible |

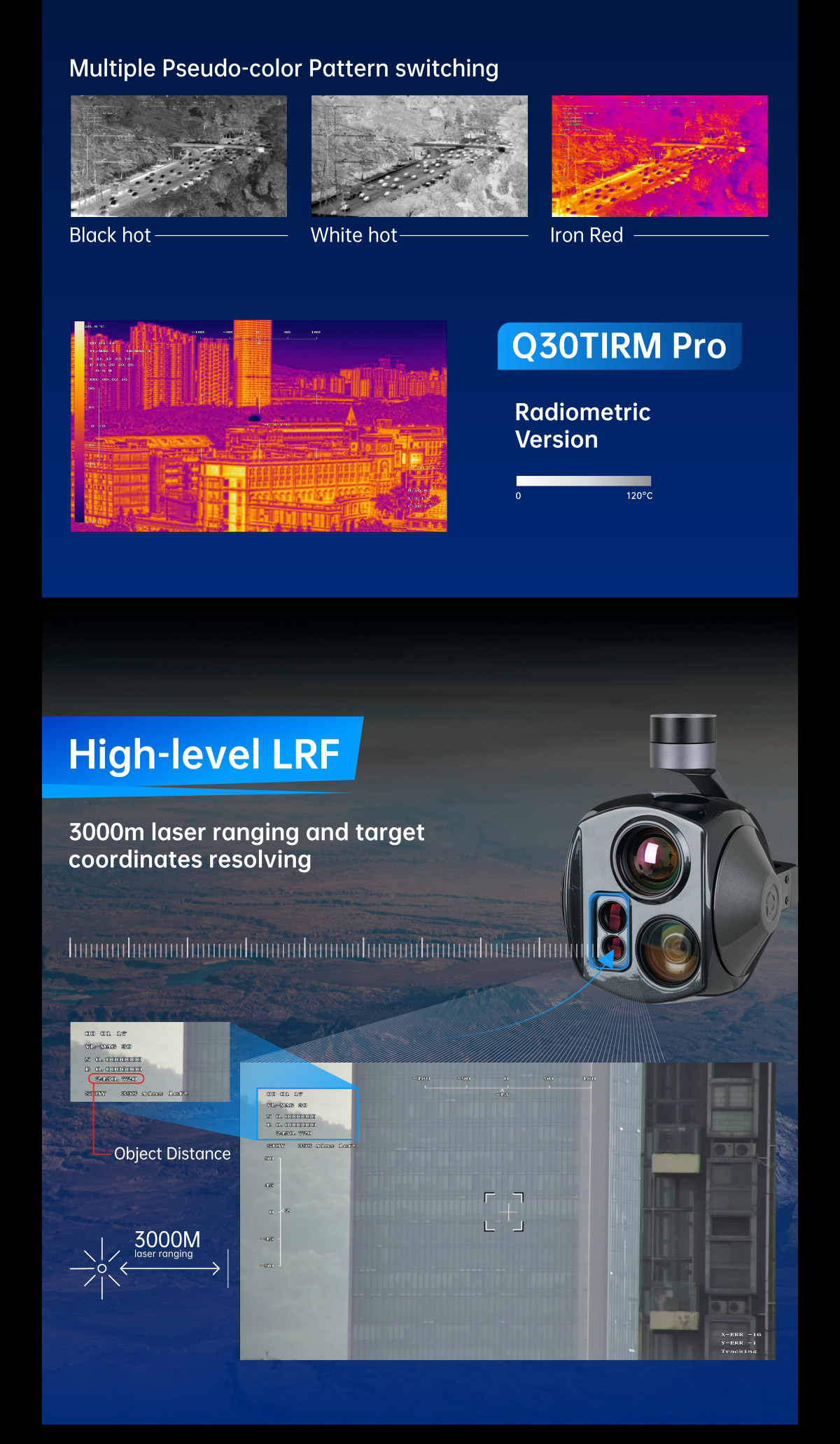

| Telémetro láser | |
