Introducción del producto
Especificación
Especificaciones del modelo U30TIRM-HD
| Parámetros de hardware | |
| Voltaje de trabajo | 16V |
| Voltaje de entrada | 4S ~ 6S (14,8 V ~ 25,2 V) |
| Voltaje de salida | 5 V (conectar con PWM) |
| Corriente dinámica | 850 ~ 1500 mA a 16 V |
| Consumo de energía | Promedio 13,6 W, máximo 24 W |
| Temperatura del ambiente de trabajo. | -20℃ ~ +50℃ |
| Salida (opcional) | IP (RTSP/UDP 720p/1080p 25 fps/30 fps H264/H265) / SDI (1080P 30 fps) |
| Almacenamiento local | Tarjeta TF (hasta 512G, clase 10, formato FAT32) |
| Formato de almacenamiento de imágenes en tarjeta TF | JPG (1920*1080) |
| Formato de almacenamiento de vídeo en tarjeta TF | MP4 (1080P 30 fps) |
| Método de control | PWM / TTL / S.BUS / TCP / UDP |

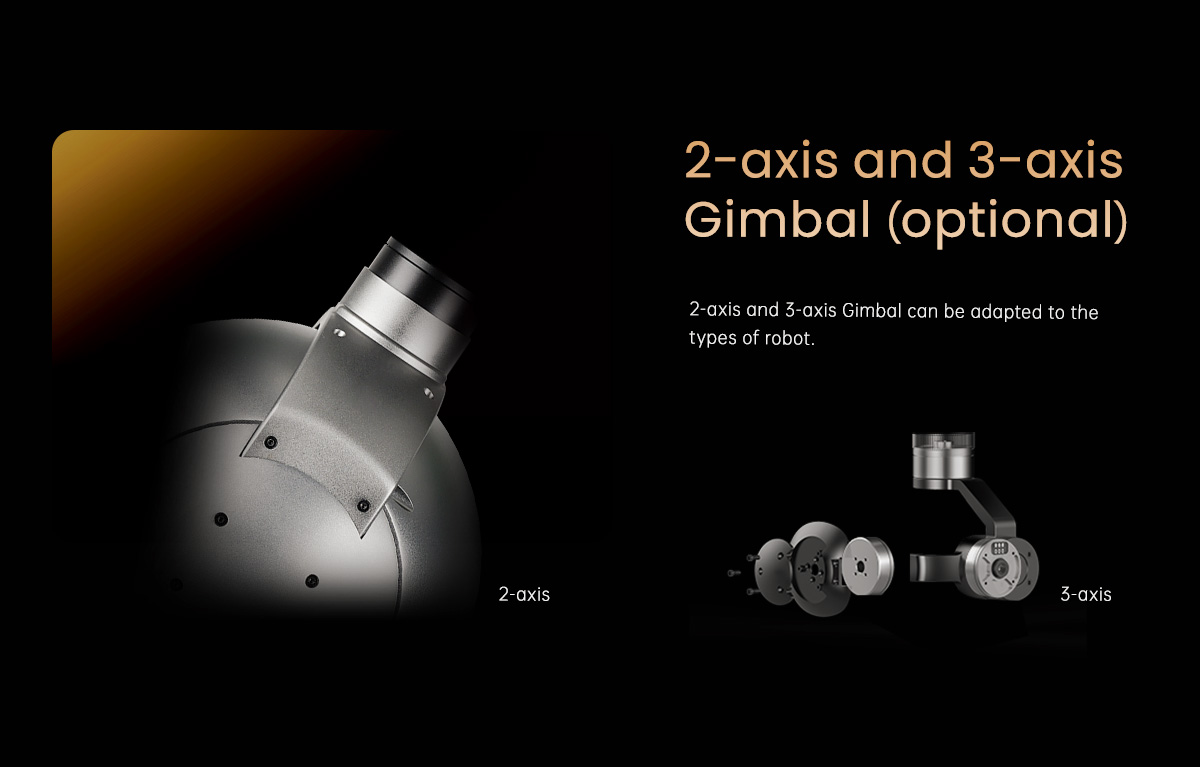

| Especificaciones del cardán | |
| Gama mecánica | Inclinación/cabeceo: -45°~135°, guiñada/panorámica: ±360°*N |
| Rango controlable | Inclinación/cabeceo: -40°~130°, giro/giro horizontal: ±360°*N |
| Ángulo de vibración | Inclinación/balanceo/guiñada: ±0,02° |
| Una tecla para centrar | √ |
| Especificaciones de la cámara EO | |
| Sensor de imagen | Sensor CMOS STARVIS2 tipo 1/2,8 |
| Calidad de imagen | Full HD 1080 (1920 x 1080) |
| Píxel efectivo | 2,13 MP |
| Zoom óptico de la lente | 30x, apertura f=4,3~129 mm |
| Zoom digital | 12x (360x con zoom óptico) |
| Distancia mínima del objeto | 10 mm (extremo ancho) a 1200 mm (extremo telescópico) |
| Ángulo de visión horizontal | 64,0°(extremo ancho) ~ 2,4°(extremo telescópico) |
| Relación señal/ruido | más de 50dB |
| Iluminación mínima | Color 0,009 lux (1/30 s, 50 %, modo de alta sensibilidad activado) |
| Color 0,09 lux (1/30 s, 50 %, modo de alta sensibilidad desactivado) | |
| Control de exposición | Automático, Manual, Modo prioritario (prioridad de obturador y prioridad de iris), Compensación EV, AE lento |
| Ganar | Automático/Manual 0dB a 50,0dB (0 a 28 pasos) Límite de ganancia máxima: 10,7 dB a 50,0 dB (6 a 28 pasos) |
| Balance de blancos | Automático, ATW, Interior, Exterior, Balance de blancos con una pulsación, Balance de blancos manual, Automático para exteriores, Lámpara de vapor de sodio |
| Velocidad de obturación | 1/1s a 1/10.000s, 22 pasos |
| Compensación de contraluz | Encendido/apagado |
| Reducción de ruido | Encendido/apagado |
| Estabilización de imagen | Encendido/apagado |
| Desempañar | Encendido/apagado |
| Especificaciones de la cámara termográfica IR | |
| Longitud de enfoque | 50 mm |
| Campo de visión horizontal | 17,5° |
| Campo de visión vertical | 14,0° |
| Distancia del detective (Hombre: 1,8 x 0,5 m) | 2083 metros |
| Reconocer distancias (Hombre: 1,8x0,5m) | 521 metros |
| Distancia verificada (Hombre: 1,8 x 0,5 m) | 260 metros |
| Distancia de detección (coche: 4,2 x 1,8 m) | 6389 metros |
| Reconocer distancias (Coche: 4,2x1,8m) | 1597 metros |
| Distancia verificada (Automóvil: 4,2 x 1,8 m) | 799 metros |
| Modo de trabajo | Cámara termográfica de onda larga sin refrigeración (8 μm ~ 14 μm) |
| Píxel detector | 1280*1024 |
| Paso de píxeles | 12 µm |
| Método de enfoque | Lente principal atérmica |
| NETO | ≤40mK@25℃,F#1.0 |
| Vehículo de marca registrada | ≤400mK@25°C,F#1.0 |
| Obturador | Obturador biestable |
| Paleta de colores | Blanco, negro, pseudo color. |
| Zoom digital | 1x ~ 4x |
| Tipo de termometría | No soportado |
| Seguimiento de objetos con cámara EO/IR | |
| Tasa de actualización de la desviación de píxeles | 50 Hz |
| Retardo de salida del píxel de desviación | 5 ms |
| Contraste mínimo de objetos | 5% |
| relación señal/ruido | 4 |
| Tamaño mínimo del objeto | 32*32 píxeles |
| Tamaño máximo del objeto | 128*128 píxeles |
| Velocidad de seguimiento | ±48 píxeles por fotograma |
| Tiempo de memoria del objeto | 100 fotogramas (4 s) |
| Los valores de la raíz cuadrada media del pulso ruido en la posición del objeto |
< 0,5 píxeles |
| Telémetro láser IR | |
| Capacidad de medición | ≥5 km para objetivos grandes (por ejemplo, edificios) ≥3km para coche（2,3m×2,3m ） ≥1,5 km para personas（1,75 m × 0,75 m） (Basado en valor típico: Visibilidad LOS: ≥8km Tasa de reflexión difusa: ≥0,3 Humildad: ≤80%) |
| Precisión (valor típico) | ≤ ±1 m (RMS) |
| Longitud de onda | Láser de pulso de 1535 nm |
| Angulo divergente | ≤ 0,5 mrad |
| Frecuencia de medición | 1 ~ 10 Hz |
| Rango de medición mínimo | ≤20m |
| Resolución de ubicación | Latitud y longitud del objetivo |
| buscador de robos | Mida la distancia entre el objeto en el centro de la pantalla y el telémetro láser |
| Características | |
| OSD | Muestra el ángulo de inclinación y guiñada del cardán, la ampliación, el valor de rango y la duración de la grabación de la tarjeta. GPS y altitud de la aeronave o GPS y altitud del punto de medición del objetivo (elija uno de ellos y t t i i t GPS d ltit d ) d t d ti |
| Geoetiquetado | Dairsgpela atni npdo PS co rndin teuin ict r xnif me |
| Lectura de cartas en línea | SMB lee imágenes o vídeos / HTTP lee imágenes o vídeos |

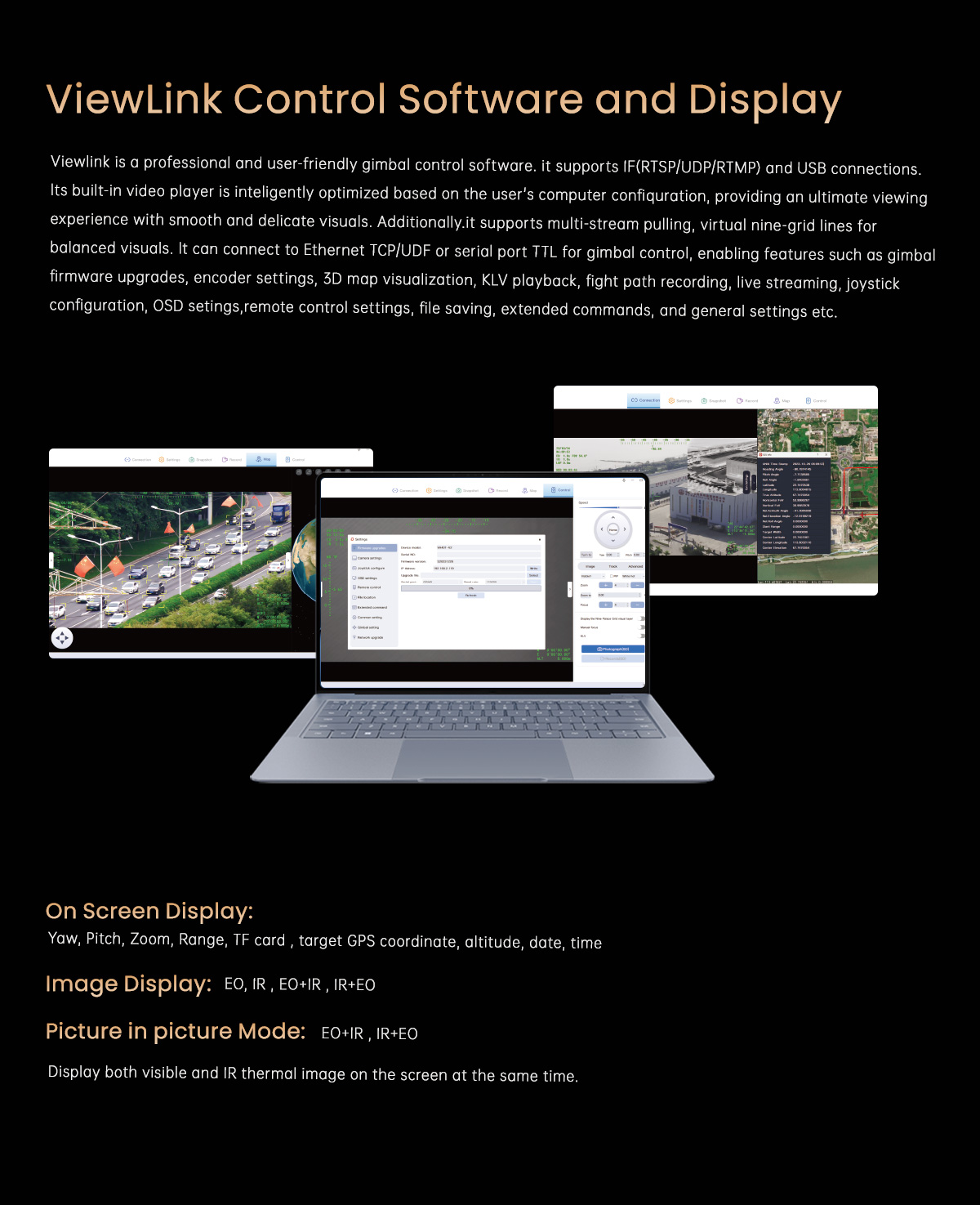

| KLV (UDP) | Grabación de tarjeta o reproducción de video Viewlink |

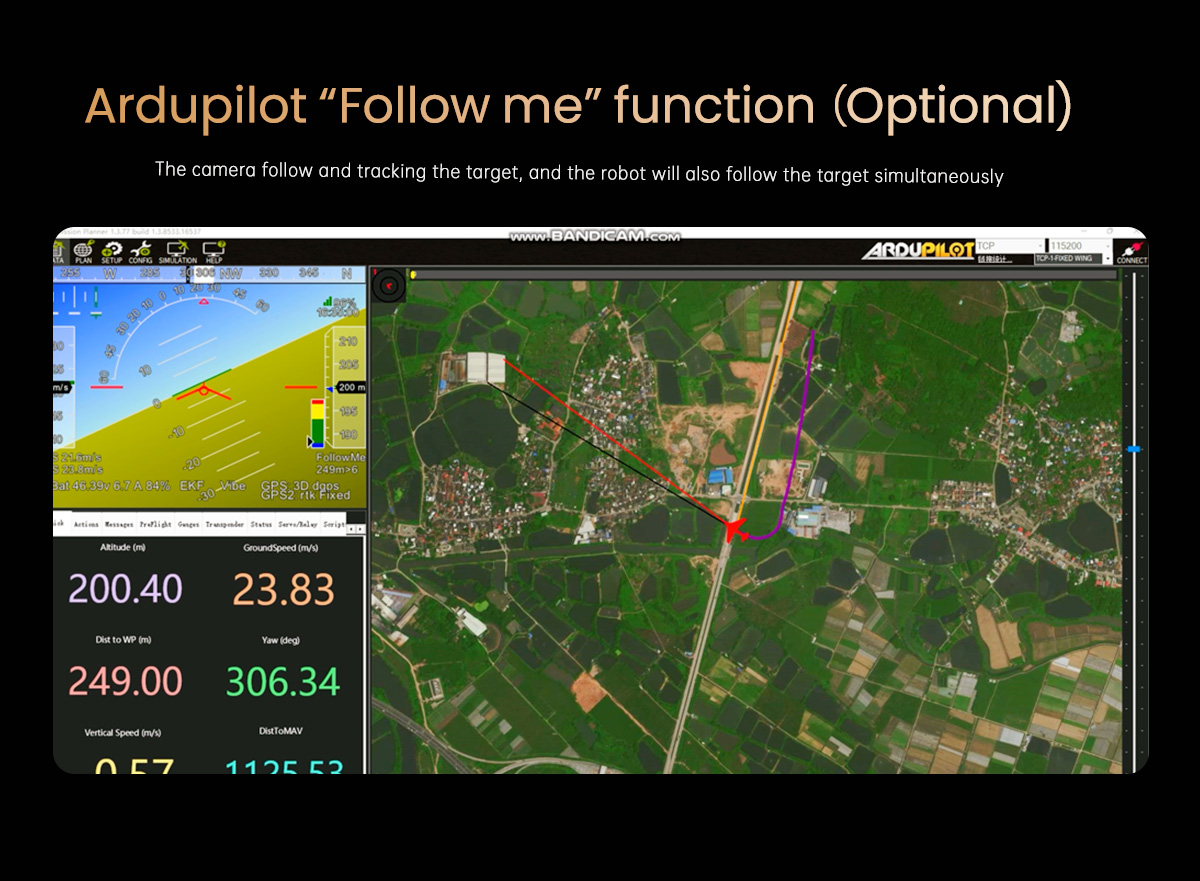

| ArduPilot / PX4 | Soporte (protocolo Mavlink) Opcional: Admite la función Sígueme de Ardupilot |
| Costura de vídeo | EO+IR /IR+EO /EO /IR |
| Salida de transmisión de video dual | No compatible (salida de dos flujos EO e IR) |

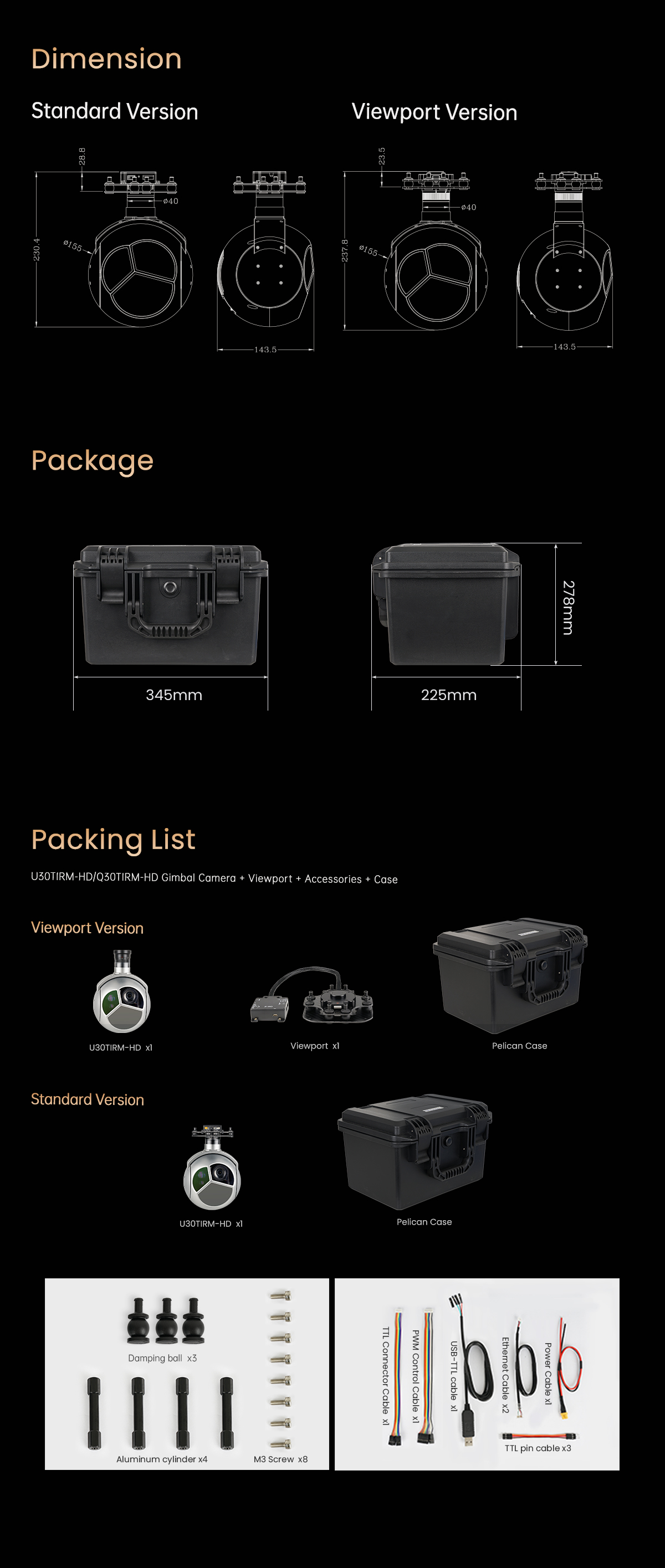

| Información de embalaje | |
| NOROESTE. | 1625 ± 10 g (versión con ventana gráfica) |
| Medida del producto | 155*143,5*232,1 mm / 155*143,5*237,8 mm (versión con ventana gráfica) |
| Accesorios | Dispositivo de cámara con cardán de 1 pieza, tornillos, cilindros de cobre, bolas de amortiguación, cable USB a TTL de 1 pieza / Caja de plástico de alta calidad con cojín de espuma. |
| G. W. | 3352 gramos |
| Paquete de medidas. | 350*300*250 mm |
Para más detalles, visiteCámara U30TIRM-HD de alta definición con zoom óptico de 30x, 1280 lR, visión nocturna Starlight, triple sensor, seguimiento de objetos y estabilizador LRF de 5000 m
-
