Введение в продукт
Спецификация

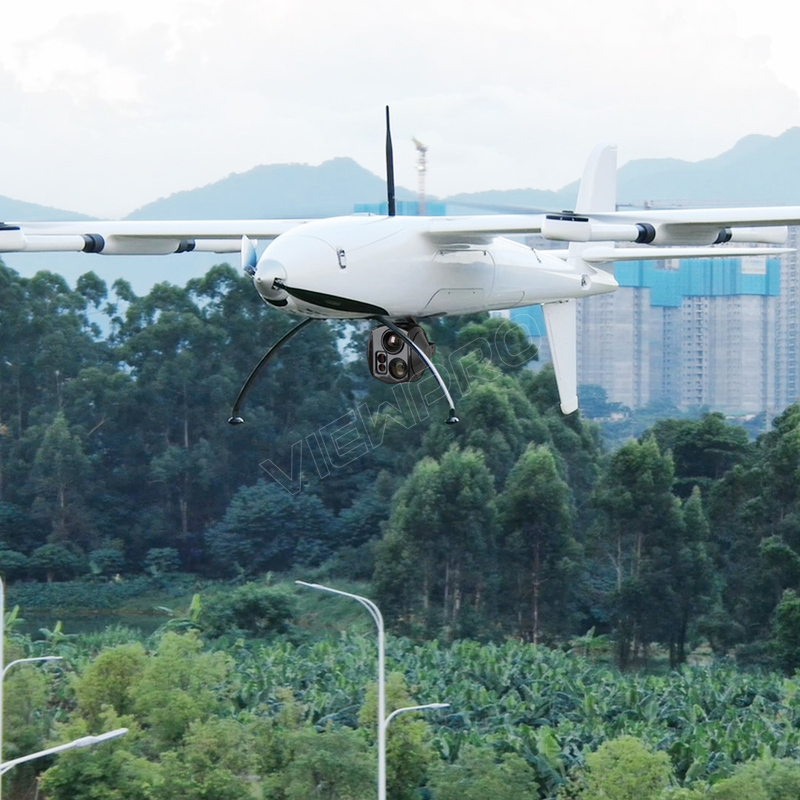

Технические характеристики камеры Q30TIRM Pro Target GPS Coordinate Resolveing Gimbal
| Параметры оборудования | |
| Рабочее напряжение | 16В |
| Входное напряжение | 4S ~ 6S (14,8 В ~ 25,2 В) |
| Выходное напряжение | 5В (подключение с ШИМ) |
| Динамический ток | 750~1500мА при 16В |
| Потребляемая мощность | Средняя 12 Вт, максимальная 24 Вт |
| Температура рабочей среды. | -20℃ ~ +50℃ |
| Вывод (необязательно) | микро HDMI (1080P 60 кадров в секунду) / IP (RTSP/UDP 720p/1080p 25 кадров в секунду/30 кадров в секунду H264/H265) / SDI (1080P 30 кадров в секунду) |
| Локальное хранилище | SD-карта (до 512 ГБ, класс 10, формат FAT32) |
| Формат хранения изображений на TF-карте | JPEG(1920*1080) |
| Формат хранения видео на TF-карте | MP4(1080P 30 кадров в секунду) |
| Гадание по картам онлайн | SMB чтение изображений или видео / HTTP чтение изображений или видео |
| Метод контроля | ШИМ / TTL / S.BUS / TCP / UDP |
| Геотеггинг | Поддержка, отображение времени и координат GPS в exif-файле изображения |
| Характеристики подвеса | |
| Механический диапазон | Тангаж/Наклон: -55°～92°, Крен: ±50°, Рыскание/Панорамирование: ±300° / ±360°*N (версия с выходом IP / SDI) |
| Диапазон контролируемых значений | Тангаж/Наклон: -45°～90°, рыскание/панорамирование: ±290° / ±360°*N (версия с выходом IP / SDI) |
| Угол вибрации | Тангаж/Крен/Рыскание: ±0,02° |
| Одна клавиша для центрирования | √ |
| Характеристики камеры EO | |
| Датчик изображения | КМОП-сенсор STARVIS2 типа 1/2.8 |
| Качество изображения | Full HD 1080 (1920*1080) |
| Эффективный пиксель | 2.13МП |
| Оптический зум объектива | 30x, F=4.3~129 мм |
| Цифровой зум | 12x (360x с оптическим зумом) |
| Минимальное расстояние до объекта | 10 мм (широкий конец) до 1200 мм (телеконец) |
| Горизонтальный угол обзора | 64,0°(широкий угол) ~ 2,4°(телеугол) |
| Система синхронизации | Внутренний |
| Соотношение сигнал/шум | более 50 дБ |
| Минимальная освещенность | Цвет 0,009 люкс (1/30 сек, 50%, режим высокой чувствительности включен) |
| Цвет 0,09 люкс (1/30 сек, 50%, режим высокой чувствительности выключен) | |
| Контроль экспозиции | Автоматический, ручной, режим приоритета (приоритет выдержки и приоритет диафрагмы), компенсация экспозиции, медленная автоэкспозиция |
| Прирост | Авто/Ручной от 0 дБ до 50,0 дБ (от 0 до 28 шагов) Максимальный предел усиления от 10,7 дБ до 50,0 дБ (от 6 до 28 шагов) |
| Баланс белого | Авто, ATW, В помещении, На улице, Баланс белого одним нажатием, Ручной баланс белого, Автоматический режим на улице, Натриевая лампа (фиксированный/автоматический/автоматический режим на улице) |
| Скорость затвора | От 1/1 с до 1/10 000 с, 22 шага |
| Компенсация контрового света | Да |
| Устранение запотевания | Да |
| Характеристики ИК-тепловизора | |
| Длина фокуса | 35мм |
| Горизонтальное поле зрения (°) | 12,5° |
| Вертикальное поле зрения (°) | 10.0° |
| Диагональ поля зрения (°) | 16.0° |
| Расстояние детектива (мужчина: 1,8x0,5 м) | 1458 метров |
| Распознавание расстояния (мужчина: 1,8x0,5 м) | 365 метров |
| Проверенное расстояние (мужчина: 1,8x0,5 м) | 182 метра |
| Расстояние обнаружения (Автомобиль: 4,2x1,8 м) | 4472 метра |
| Распознавание расстояния (автомобиль: 4,2x1,8 м) | 1118 метров |
| Проверенное расстояние (Автомобиль: 4,2x1,8 м) | 559 метров |
| Режим работы | Неохлаждаемый длинноволновый (8мкм~14мкм) тепловизор |
| Детектор пикселя | 640*512 |
| Шаг пикселя | 12мкм |
| Метод фокусировки | Атермальный объектив с фиксированным фокусным расстоянием |
| Коррекция излучательной способности | 0,01~1 |
| НЕТД | ≤50 мК (при 25℃) |
| МСПД | ≤650 мК (при характеристической частоте) |
| Улучшение изображения | Автоматическая регулировка яркости и контрастности изображения |
| Цветовая палитра | Белый, железно-красный, псевдоцвет |
| Автоматическая неравномерная коррекция | Да (без затвора) |
| Цифровой зум | 1x ~ 4x |
| Тип термометрии | Не поддерживает |
| Лазерный дальномер | |
| Длины волн лазера | 1550 нм |
| Оптическая апертура | Передача 13 мм / Прием 17 мм |
| Разрешение | 0,75м |
| Измерить способность | 3000 м (Типичное значение 1: Размер объекта: поверхность цели больше площади пятна лазера Отражательная способность: 60% Показатель точности: 90% Видимость: 10 км Температура окружающей среды: 20℃ Атмосферное давление: 1013 мбар) |
| Измерение цели транспортного средства | 2300 м (Типичное значение 2: Размер объекта: 2,3*2,3 м Коэффициент излучения: 30% Остальное то же, что и для типичного значения 1) |
| Безопасно для глаз | Класс 1【Стандарт IEC 60825-1, второе издание (2007-03)】 |
| Угол лазерного луча (типичное значение) | 1,0 мрад |
| Точность (типичное значение) | ± 0,75м |
| Точность (в тяжелых условиях) | ± 2м |
| Частота измерения | 2Гц |
| Разрешение объекта (типичное значение) | 30м |
| Отслеживание объектов с помощью EO/IR-камеры | |
| Скорость обновления пикселя отклонения | 50 Гц |
| Задержка вывода пикселя отклонения | 5мс |
| Минимальный контраст объекта | 5% |
| SNR | 4 |
| Минимальный размер объекта | 32*32 пикселя |
| Максимальный размер объекта | 128*128 пикселей |
| Скорость отслеживания | ±48 пикселей/кадр |
| Время запоминания объекта | 100 кадров (4с) |
| Средние квадратные значения импульсного шума в позиции объекта | < 0,5 пикселя |
| Функции | |
| экранное меню | Отображение угла рыскания и тангажа подвеса, увеличения, значения дальности, продолжительности записи на карту, GPS и высоты летательного аппарата или GPS и высоты точки дальности до цели (выберите один из них, а также GPS и высоты точки дальности до цели), даты и времени |
| Геотеггинг | Отображение времени и координат GPS в exif-файле изображения |
| Гадание по картам онлайн | SMB чтение изображений или видео / HTTP чтение изображений или видео |
| КЛВ (УДП) | Запись карты или воспроизведение видео Viewlink |
| ArduPilot / PX4 | Поддержка (протокол Mavlink) Дополнительно: поддержка функции Ardupilot Follow me |
| Видео сшивание | ЭО+ИК/ИК+ЭО/ЭО/ИК |
| Двойной видеовыход | Не поддерживается (выход двух потоков EO и IR) |
| Информация об упаковке | |
| СЗ | 1116g / 1163g (версия Viewport с Viewport) |
| Измерения продукта. | 165,1*130,6*203,2 мм / 165,1*130,6*208,9 мм (версия Viewport с Viewport) |
| Аксессуары | 1 шт. устройство для подвеса камеры, винты, медные цилиндры, демпфирующие шарики, 1 шт. кабель USB-TTL / Высококачественная пластиковая коробка с пенопластовой подушкой |
| ГВ | 3518г |
| Размеры упаковки. | 360*300*250мм |
Для получения более подробной информации посетите сайт Q30TIRM Pro 30x Zoom EO/IR 3KM лазерный дальномер для слежения за объектами
-
