مقدمة المنتج
مواصفة
مواصفات A609R
| معلمة الأجهزة | |
| جهد العمل | 16 فولت |
| جهد الإدخال | 4 ثانية ~ 6 ثانية (14.8 فولت ~ 25.2 فولت) |
| التيار الديناميكي | 530~1000 مللي أمبير عند 16 فولت |
| استهلاك الطاقة | 8.5 واط ~ 16 واط |
| درجة حرارة بيئة العمل. | -20 درجة مئوية ~ +60 درجة مئوية |
| معدل IP | IP43 |
| الناتج | IP (RTSP/UDP 720p/1080p 30fps H264/H265) |
| التخزين المحلي | بطاقة SD (حتى 256 جيجابايت، الفئة 10، FAT32) |
| تنسيق تخزين الصور على بطاقة TF | JPG(1920*1080) |
| تنسيق تخزين الفيديو على بطاقة TF | MP4 (1080 بكسل 30 إطارًا في الثانية) |
| طريقة التحكم | TTL أو S.BUS (اختر أحدهما، وTTL افتراضيًا)، وTCP/UDP |
| مواصفات الجيمبال | |
| مجموعة ميكانيكية | الميل/الميل: -45°～130°، الدوران: ±60°، الانحراف/الدوران: ±150° |
| مدى قابل للتحكم | الميل/الميل: -40°～125°، الانحراف/الدوران: ±145° |
| زاوية الاهتزاز | الميل/الدوران/الانحراف: ±0.02 درجة |
| مفتاح واحد للمركز | √ |
| مواصفات كاميرا EO | |
| مستشعر التصوير | مستشعر CMOS مقاس 1/2.9 بوصة |
| بكسل الصورة | 2 ميجا بكسل |
| جودة الصورة | دقة كاملة 1080 (1920*1080) |
| طول التركيز | 6 مم |
| التقريب الرقمي | 1x~12x |
| زاوية الرؤية (D,H,V) | مجال الرؤية: عمق 60 درجة ارتفاعًا 50 درجة عرضًا 28 درجة |
| مواصفات جهاز التصوير الحراري بالأشعة تحت الحمراء | |
| طول التركيز | 9.1 ملم |
| مجال الرؤية الأفقي | 48.3 درجة |
| مجال الرؤية العمودي | 38.6 درجة |
| مجال الرؤية القطري | 62.4 درجة |
| وضع العمل | جهاز تصوير حراري غير مبرد بموجة طويلة (8μm~14μm) VOx |
| بكسل الكاشف | 640*512 |
| حجم البكسل | 12 ميكرومتر |
| التقريب الرقمي | 1x~8x |
| طريقة التركيز | عدسة أساسية حرارية |
| شبكة الانترنت | ≤40mK (@25 درجة مئوية،@1.0 فهرنهايت) |
| لوحة الألوان | أبيض، أسود، لون زائف |
| مسافة المباحث (الرجل: 1.8 × 0.5 متر) | 379 متر |
| التعرف على المسافة (الرجل: 1.8 × 0.5 متر) | 95 مترا |
| المسافة المؤكدة (رجل: 1.8 × 0.5 متر) | 47 مترا |
| مسافة المباحث (السيارة: 4.2 × 1.8 متر) | 1163 متر |
| التعرف على المسافة (السيارة: 4.2 × 1.8 متر) | 291 متر |
| المسافة المؤكدة (السيارة: 4.2 × 1.8 متر) | 145 متر |
| الدالة الإشعاعية (اختياري) | دعم إخراج بيانات درجة الحرارة على الشاشة الكاملة |
| النطاق الاختياري (-20 درجة مئوية ~ +150 درجة مئوية، +100 درجة مئوية ~ +550 درجة مئوية) | |
| ±2℃ أو ±2% من القراءة (أيهما أكبر). | |
| تتبع الأشياء بواسطة كاميرا EO/IR | |
| معدل تحديث انحراف البكسل | 30 هرتز |
| تأخير إخراج بكسل الانحراف | <30 مللي ثانية |
| الحد الأدنى من تباين الكائن | 5% |
| نسبة الإشارة إلى الضوضاء | 4 |
| الحد الأدنى لحجم الكائن | 16*16 بكسل |
| الحد الأقصى لحجم الكائن | 256*256 بكسل |
| سرعة التتبع | ±48 بكسل/إطار |
| وقت ذاكرة الكائن | 100 إطار |
| أداء كاميرا EO/IR AI | |
| نوع الاهداف | السيارة والإنسان |
| كمية الكشف المتزامنة | ≥ 10 أهداف |
| الحد الأدنى لنسبة التباين | 5% |
| الحد الأدنى لحجم الهدف | 5×5 بكسل |
| معدل اكتشاف السيارة | ≥85% |
| معدل الإنذار الكاذب | ≤10% |
| جهاز تحديد المدى بالليزر بالأشعة تحت الحمراء | |
| يتراوح | 5~1200 متر |
| دقة | 1م |
| شعاع الضوء | ليزر نبضي بطول موجي 905 نانومتر |
| زاوية متباعدة | ~6 مراد |
| تردد نبضة الليزر | 1~4 هرتز |
| حل الموقع | خط العرض وخط الطول للهدف |
| جهاز تحديد المدى | قم بقياس المسافة بين الكائن الموجود في منتصف الشاشة وجهاز تحديد المدى بالليزر |
| سمات | |
| شاشة العرض على الشاشة | عرض زاوية انحراف المحور وميله، والتكبير، وقيمة النطاق، ومدة تسجيل البطاقة، ونظام تحديد المواقع العالمي (GPS) للطائرة والارتفاع، ونظام تحديد المواقع العالمي (GPS) لنقطة النطاق المستهدفة والارتفاع، والتاريخ والوقت |
| تحديد الموقع الجغرافي | عرض الوقت وإحداثيات GPS في صورة exif |
| قراءة البطاقات عبر الإنترنت | قراءة الصور أو مقاطع الفيديو عبر HTTP |
| KLV (UDP) | تسجيل البطاقة أو تشغيل الفيديو من خلال Viewlink |
| أردو بايلوت / PX4 | دعم (بروتوكول Mavlink) اختياري: دعم ميزة "اتبعني" في Ardupilot |
| خياطة الفيديو | EO+IR/IR+EO/EO/IR |
| إخراج دفق الفيديو المزدوج (اختياري) | دعم (إخراج دفقين EO وIR، ملاحظات: غير قادر على التسجيل بمجرد تنشيط إخراج دفق الفيديو المزدوج) |
| معلومات التعبئة والتغليف | |
| شمال غرب | 235±10 جرام |
| قياس المنتج | 78*62*106.2 ملم |
| مُكَمِّلات | مسامير، كابل USB إلى TTL، كابل الطاقة، كابل متعدد الوظائف، كابل إيثرنت، صندوق عالي الجودة مع وسادة إسفنجية |

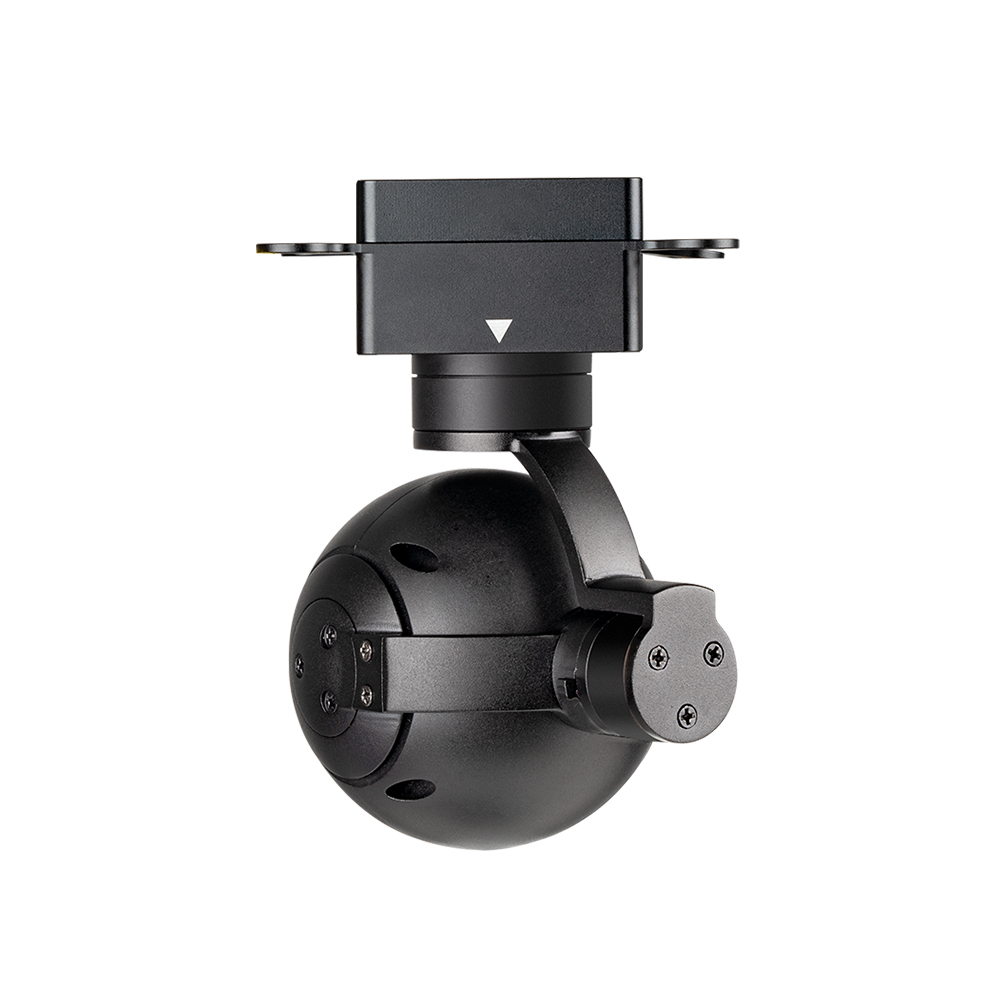

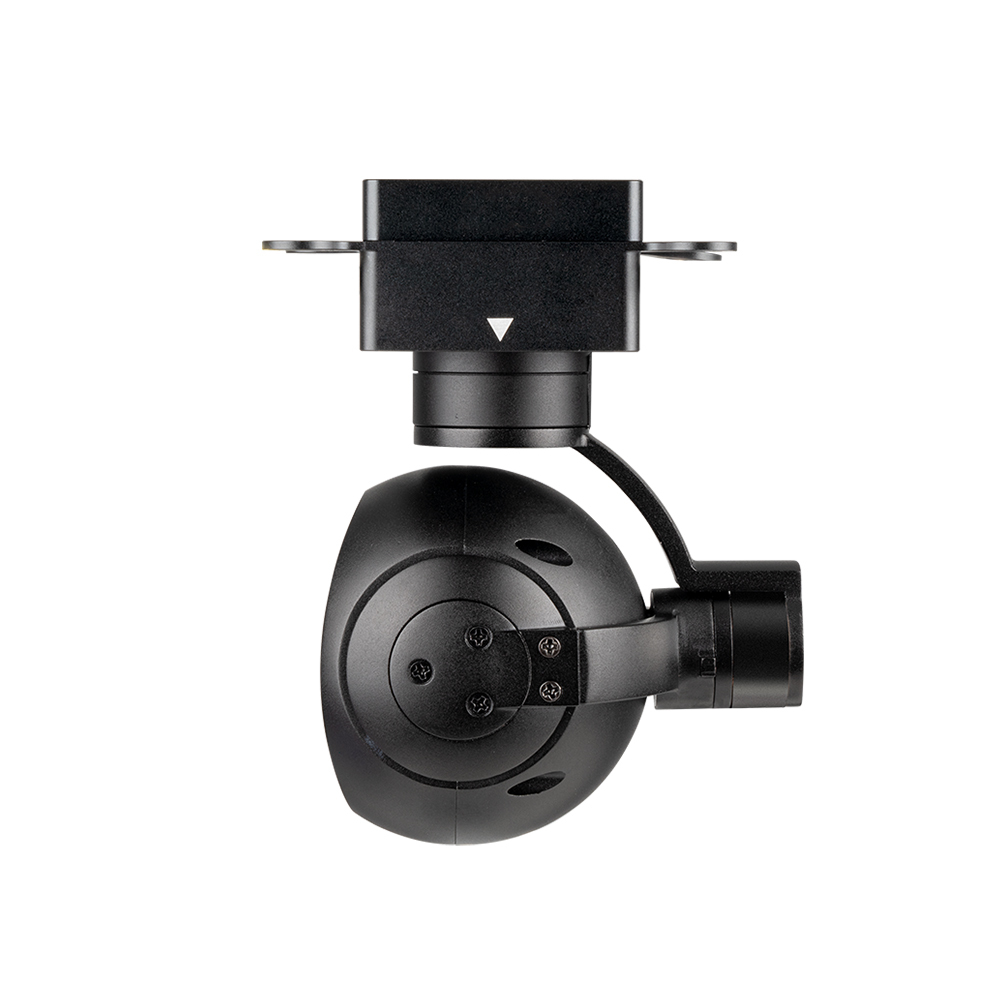

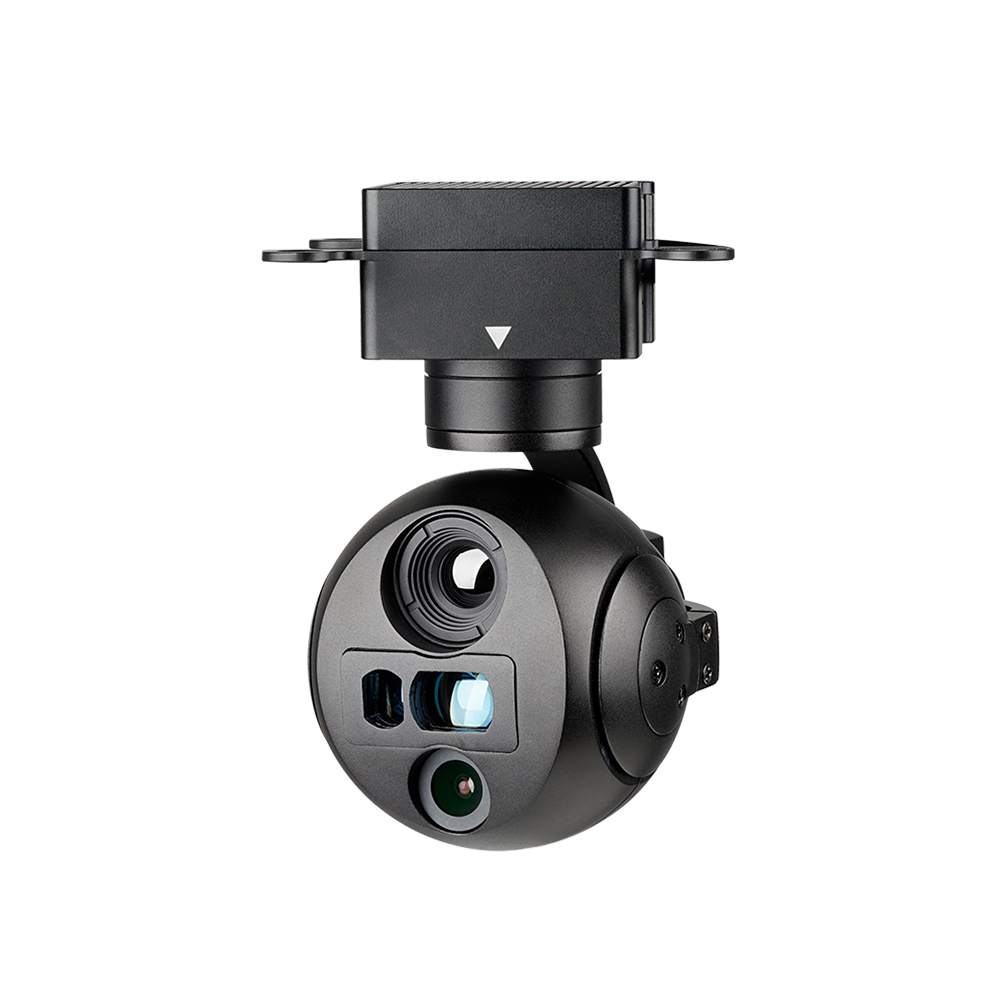

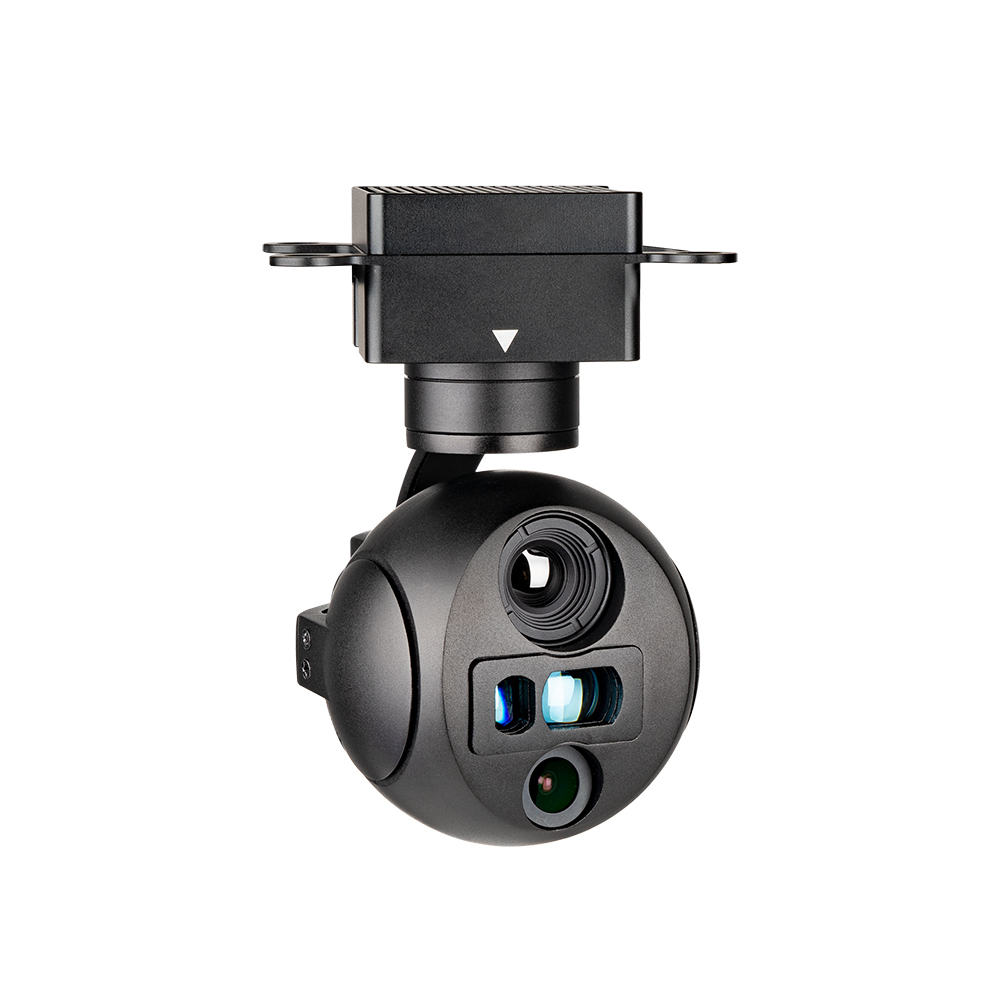

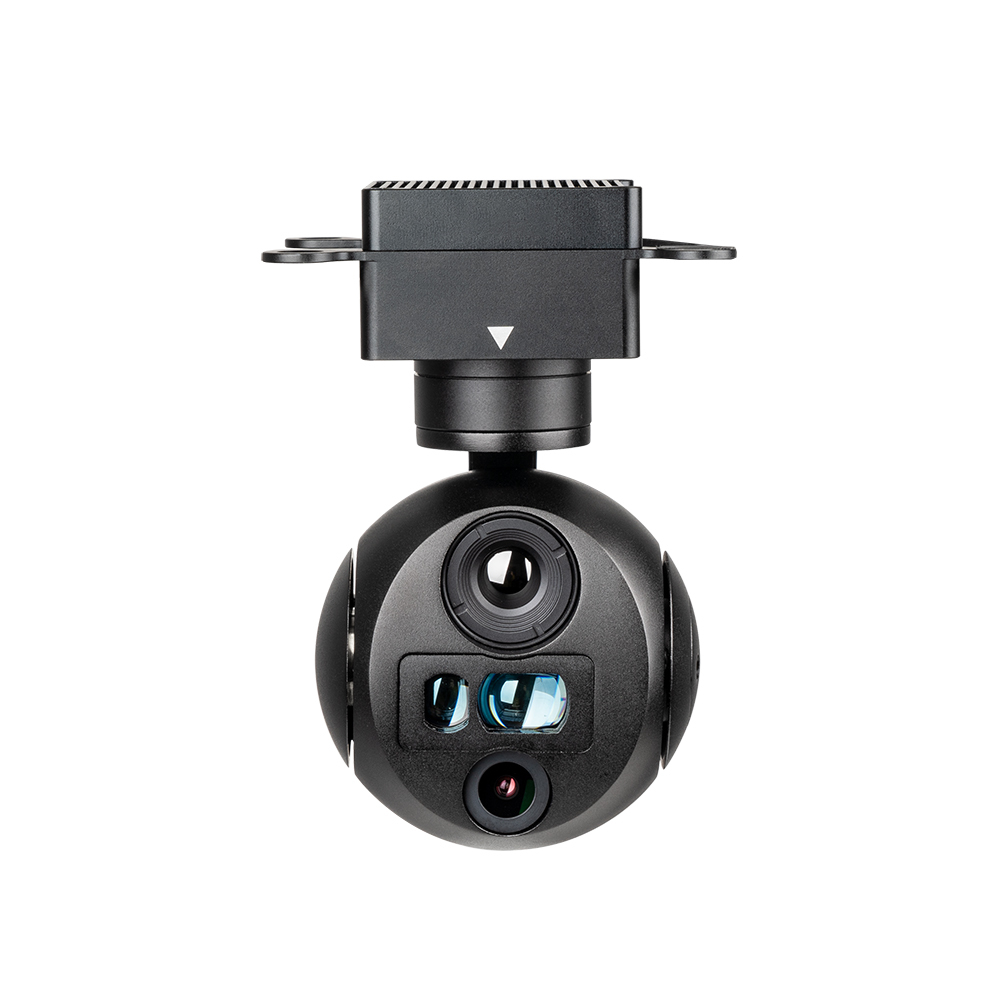

لمزيد من التفاصيل، يرجى زيارة كاميرا A609R Ultra-Compact Triple-Sensor 3-Axis EO/IR & LRF Gimbal
-
